Stappen
1. Verwijder de schroef (M2x2) waarmee de thermische plaat van de M.2 2280 SSD aan de palmsteun- en toetsenbordeenheid is
bevestigd.
2. Schuif en verwijder de thermische plaat van de M.2 2280 SSD van de palmsteun- en toetsenbordeenheid.
OPMERKING:
Er wordt een thermische pad meegeleverd met de thermische plaat van de SSD. Deze moet altijd aan de plaat
worden bevestigd. Als tijdens het vervangen van de SSD de thermische pad wordt gescheiden van de thermische plaat of aan de
SSD blijft kleven, moet de thermische pad opnieuw aan de thermische plaat van de SSD bevestigd worden voordat de thermische
plaat opnieuw wordt geïnstalleerd op het systeem.
3. Verwijder de schroef (M2x2) waarmee de M.2 2280 SSD aan de M.2-kaartslot op de systeemkaart is bevestigd.
4. Schuif de M.2 2280 SSD uit de slot voor de M.2-kaart op de systeemkaart om deze te verwijderen.
De M.2 2280 SSD installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

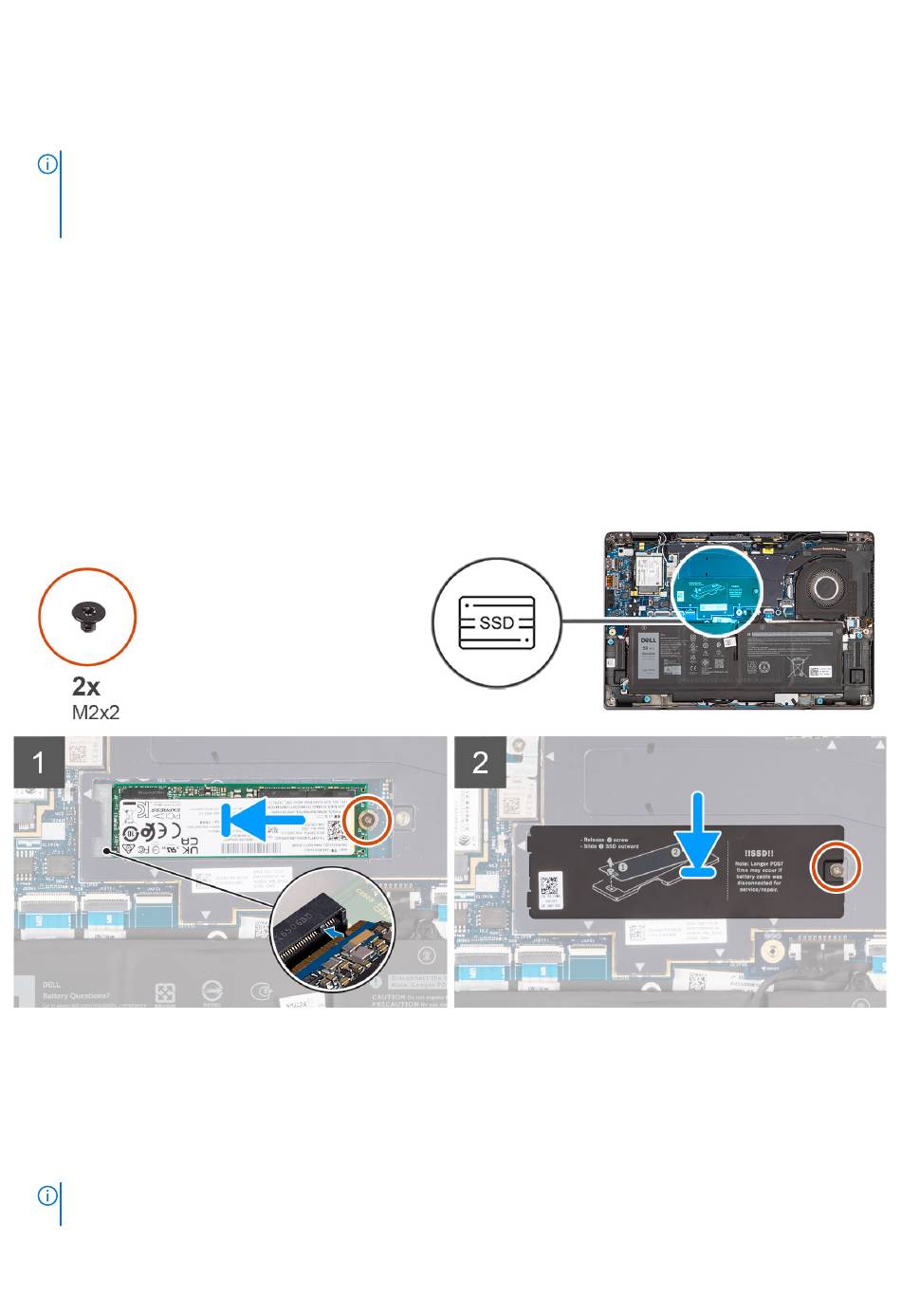

De volgende afbeeldingen geven de locatie van de M.2 2280 SSD aan en bieden een visuele weergave van de installatieprocedure.
Stappen
1. Lijn de uitsparing op de M.2 2280 SSD uit met het lipje op de M.2-kaartslot op de systeemkaart.
2. Schuif en plaats de M.2 2280 SSD in de M.2-kaartslot op de systeemkaart.
3. Lijn het schroefgat op de M.2 2280 SSD uit met het schroefgat op de systeemkaart.
4. Plaats de schroef (M2x2) terug om de M.2 2280 SSD aan de M.2-kaartslot op de systeemkaart te bevestigen.
5. Plaats de thermische plaat van de M.2 2280 SSD op de M.2 2280 SSD.
OPMERKING:
Er wordt een thermische pad meegeleverd met de thermische plaat van de SSD. Deze moet altijd aan de plaat
worden bevestigd. Als tijdens het vervangen van de SSD de thermische pad wordt gescheiden van de thermische plaat of aan de
