d. Kabel van de sensor op de dochterkaart, indien van toepassing
OPMERKING:
dochterkaart.
e. Luidsprekerkabel
f. FFC audio-dochterkaart
g. Touchpad FFC
h. FFC USH-dochterkaart, indien van toepassing
OPMERKING:
dochterkaart.
i.
FFC LED-dochterkaart
7. Lijn de beugel van de beeldschermkabel uit en plaats deze in de daarvoor bestemde slot op de systeemkaart.
8. Plaats de twee schroeven (M2x2) terug om de beugel van beeldschermkabel aan de systeemkaart te bevestigen.
9. Leid de WLAN-antennekabels door de geleiders en sluit ze aan op de desbetreffende connectoren op de systeemkaart.
10. Uitlijnen met de desbetreffende slot op de systeemkaart en de beugel plaatsen.
11. Terugplaatsen u de schroef (M2x2) terug om de WLAN-beugel aan de systeemkaart te bevestigen.
12. Geleiden u de #1 Darwin-antennekabel, #2 Darwin-antennekabel, #6 zwarte/grijze WWAN Aux1-antennekabel en de #5 witte/grijze
WWAN-hoofdantennekabel door de respectievelijke geleiders op de palmsteun- en toetsenbordeenheid.
OPMERKING:
Stappen 16 t/m 19 zijn alleen van toepassing op computers die worden geleverd met een geïnstalleerde WWAN-
kaart.
OPMERKING:
Wanneer u de WWAN-antennekabels geleidt, bevestigt u de Darwin-kabels en de zwarte/grijze WWAN-
antennekabel (voor WWAN-configuratie) op zijn plaats met de sponzen.

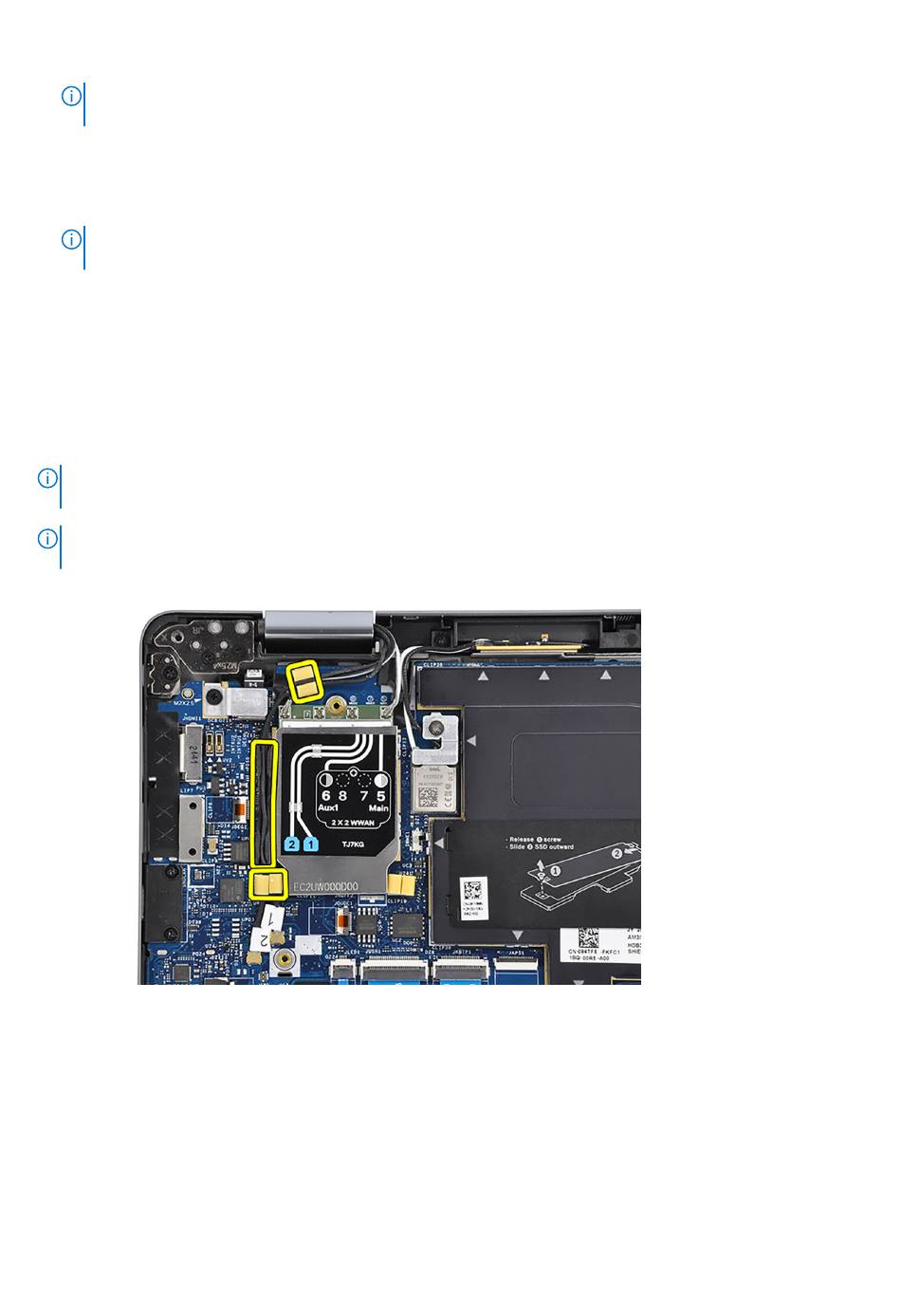

13. Sluit de #1 Darwin-antennekabel en #2 Darwin-antennekabel aan op de respectievelijke connectoren op de systeemkaart.
Deze stap is alleen van toepassing op computers die worden geleverd met een geïnstalleerde sensor op de
Deze stap is alleen van toepassing op computers die worden geleverd met een geïnstalleerde USH-
Onderdelen verwijderen en plaatsen
83
