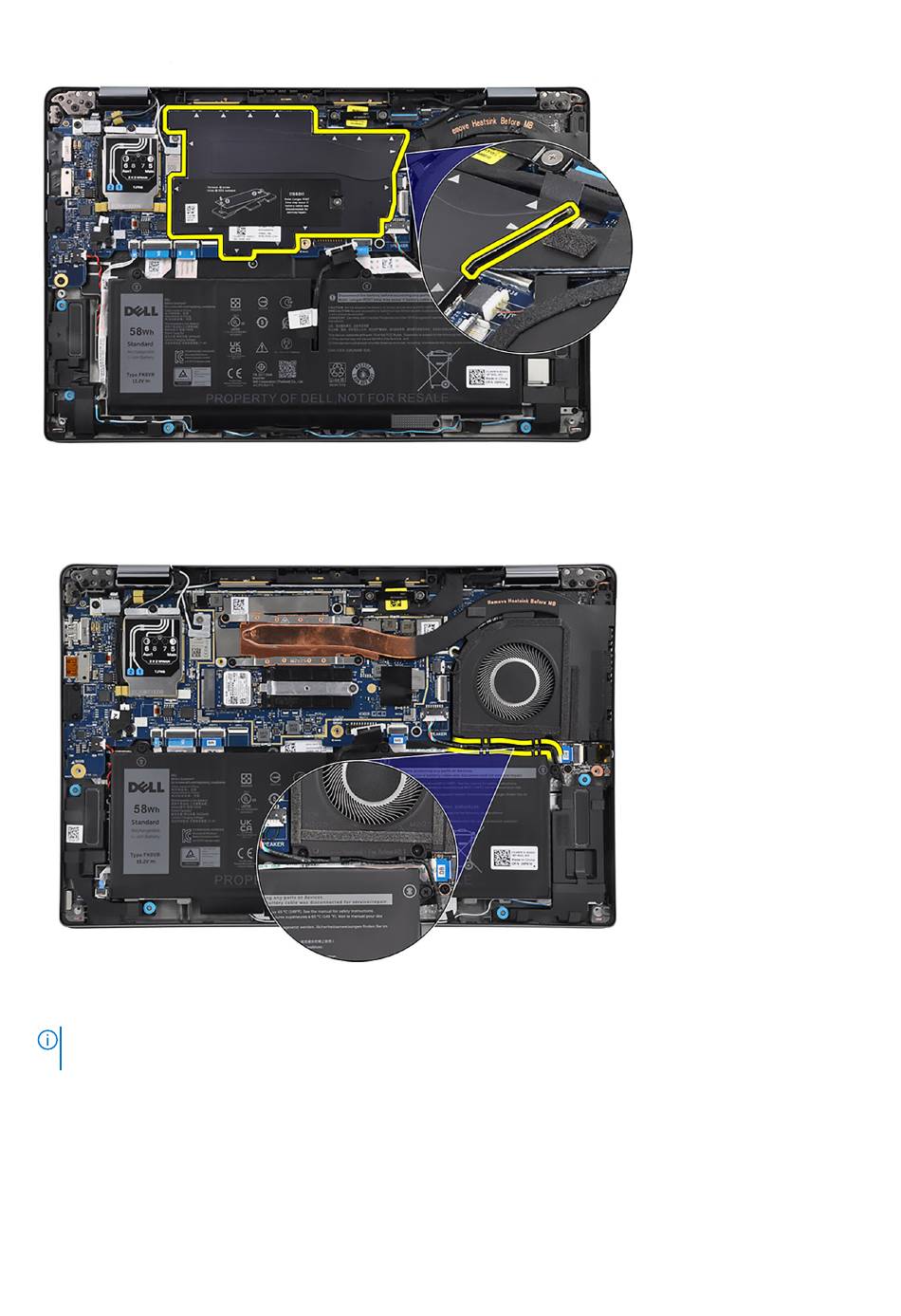

2. Koppel de kabel van de ventilator los van de connector op de systeemkaart.
3. Maak de luidsprekerkabel los van de connector op de systeemkaart.
4. Verwijder de luidsprekerkabel uit de geleiders aan de onderkant van de thermische ventilator.
5. Verwijder de drie schroeven (M2x2.5) waarmee de thermische ventilator is bevestigd en de vier schroeven (M2x2.5) waarmee de
thermische koelplaat aan de systeemkaart is bevestigd.
OPMERKING:
Verwijder de vier schroeven (M2x2.5) in de omgekeerde volgorde die wordt vermeld op de thermische koelplaat
[4 > 3 > 2 > 1].
6. Til en verwijder de koelplaat van de systeemkaart.
De koelplaat installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
46
Onderdelen verwijderen en plaatsen
