De systeemkaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

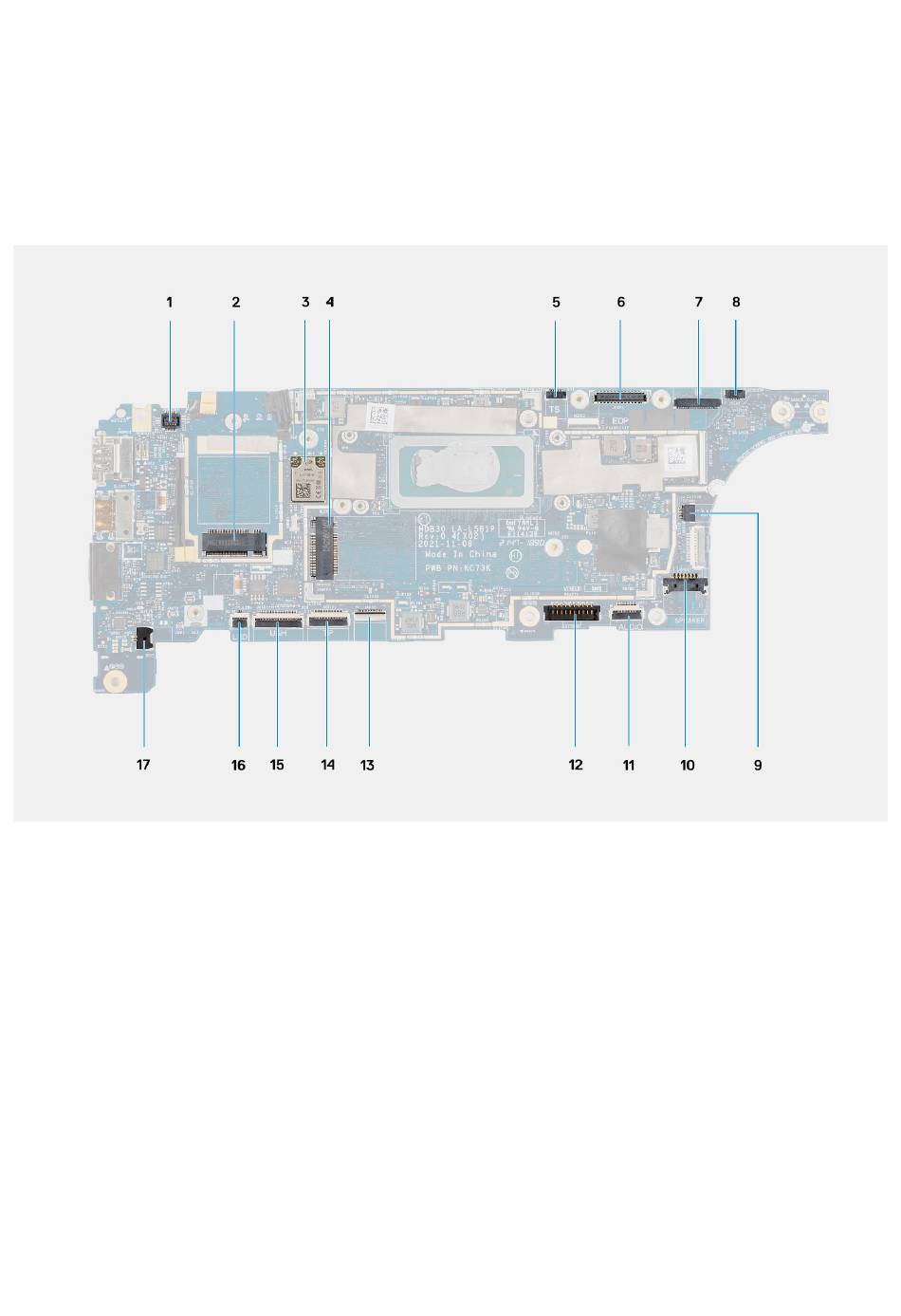

De volgende afbeelding geeft de connectoren op de systeemkaart aan.
1. FPC-connector voor vingerafdruklezer
2. Connector voor de WWAN-kaart
3. Connector voor de WLAN-kaart
4. M.2 SSD-connector
5. Kabelaansluiting touchscreen
6. Connector voor eDP-kabel
7. Kabelconnector voor de IR-camera
8. Kabelconnector voor de sensor op de dochterkaart
9. Kabelconnector voor de thermische ventilator
10. Luidsprekerkabelconnector
11. FFC-connector voor de audio-dochterkaart
12. Batterijkabelconnector
13. Toetsenbord FFC-connector
14. Touchpad FFC-connector
15. FFC-connector voor de USH-dochterkaart
16. FFC-connector voor de LED-dochterkaart
17. Connector van knoopcelbatterij
