De audio-dochterkaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

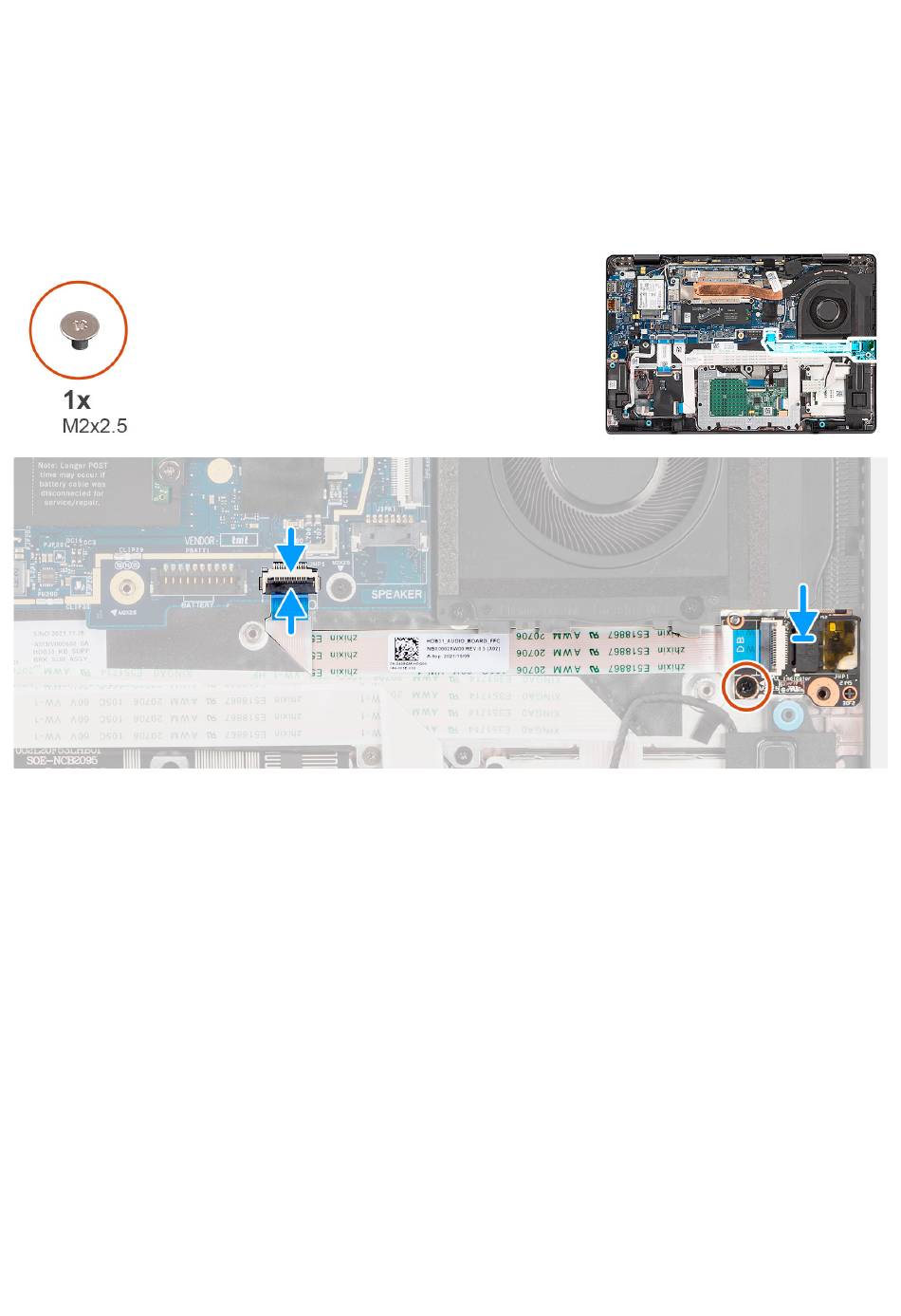

De volgende afbeelding geeft de locatie van de audio-dochterkaart aan en biedt een visuele weergave van de installatieprocedure.
Stappen
1. Sluit de flexibele platte kabel van de audio-dochterkaart aan op de connector op de audio-dochterkaart.
2. Plaats de audio-dochterkaart samen met de flexibele platte kabel van de audio-dochterkaart in de daarvoor bestemde slot op het
systeem.
3. Plaats de schroef (M2x2.5) terug om de dochterkaart voor audio aan de systeemkaart te bevestigen.
4. Bevestig de flexibele platte kabel van de audio-dochterkaart aan de palmsteun- en toetsenbordeenheid.
5. Sluit de flexibele platte kabel van de audio-dochterkaart en de kabel van de aan op de respectievelijke connectoren op de
systeemkaart.
Vervolgstappen
1. Installeer de
3-cels batterij
2. Installeer de onderplaat.
3. Volg de procedure in
Nadat u in de computer hebt
of de
4-cels
batterij, afhankelijk van welke van toepassing is.
gewerkt.
Onderdelen verwijderen en plaatsen
65
