Descripción del aparato
3.5
Leyenda del cuadro explicativo de los aparatos HC con motor elettrico
1 Pistola de pulverización
2 Manguera de alta presión
3 Motor elettrico
4 Interruptor ON/OFF (230 V)
5 El piloto indica la disponibilidad de servicio
HC 920, HC 940, HC 940-SSP
6 Cable de conexión
7 Lanza extensible
8 El piloto indica la disponibilidad de servicio
HC 960, HC 960-SSP
9 Interruptor ON/OFF (400 V), HC 960, HC 960-SSP
10 Correa trapezoidal debajo de la tapa de correa
11 Manguera de retorno
12 Tubo de aspiración
13 Filtro de alta presión
14 Bomba de transporte de material, HC 940, HC 960
15 Bomba de transporte de material, HC 940-SSP, HC 960-SSP
16 Bomba de transporte de material HC 920
17 Manómetro
3.6

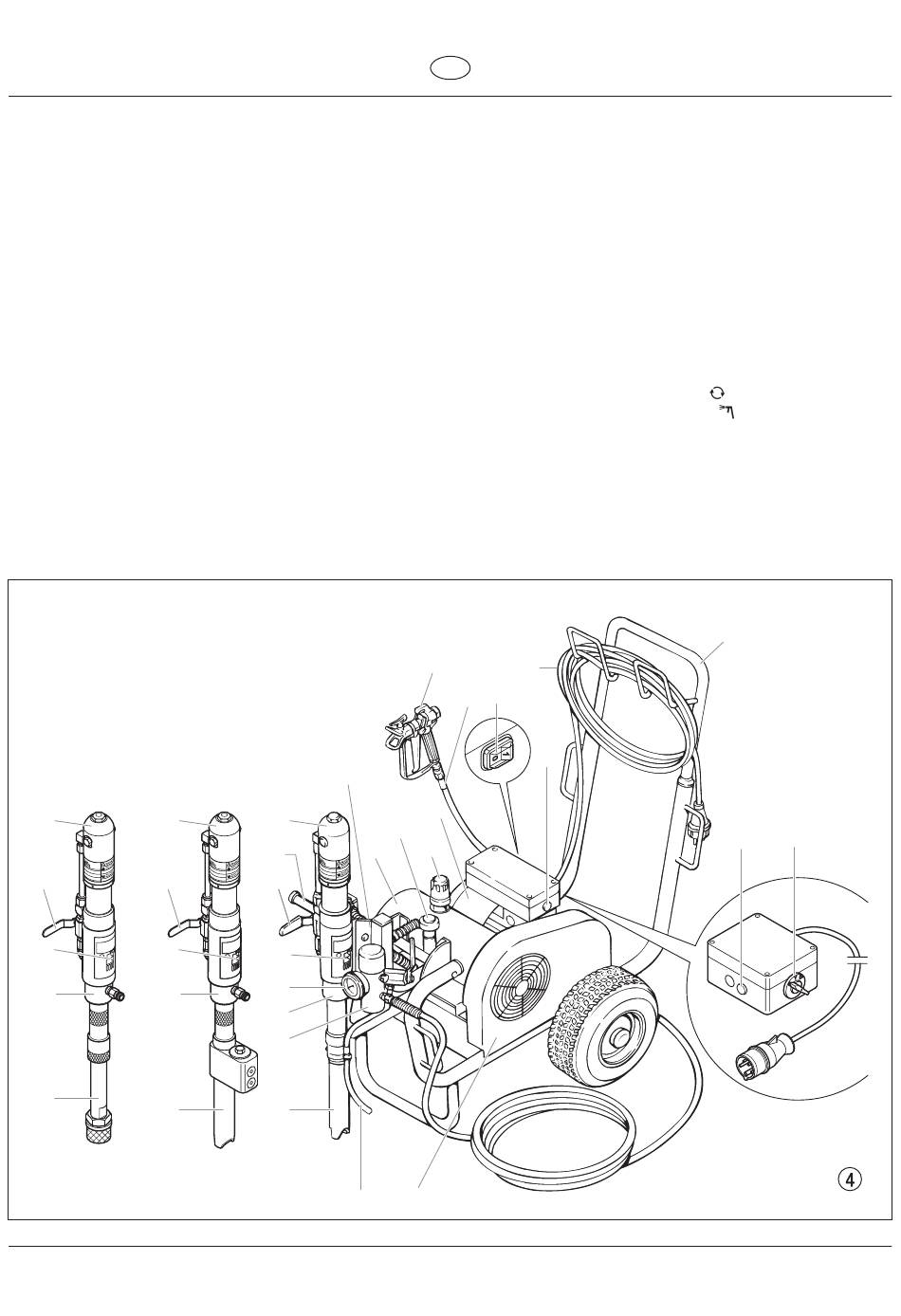

Cuadro explicativo de los aparatos HC con motor elettrico
21
21
19
19
18
18
16
15
12
12
1
22
3
21
24
25
23
20
19
18
17
14
13
12
10
11
E
18 Abertura de relleno para aceite separador
(el aceite separador el desgaste excesivo de las
empaquetaduras)
19 Grifo de macho esférico –
Palanca en posición horizontal –
Motor hidráulico desconectado
Palanca en posición vertical –
Motor hidráulico conectado
20 Empuñadura para girar la bomba de transporte
de material
21 Motor hidráulico
22 Mando de válvula de descarga
giro a la izquierda: Circulación
giro a la derecha: Pulverización
23 Bomba hidráulica
24 Botón regulador de presión
25 Varilla indicadora del nivel de aceite
6
4
2
5
6
7
9
8
HC 920 • HC 940 • HC 960
