All manuals and user guides at all-guides.com
1.
SAMENVATTING VEILIGHEID
WAARSCHUWING:
- Voer geen installatiewerk, werkzaamheden aan koelleidingen en elektrische
bedradingwerkzaamheden uit zonder eerst onze installatiehandleiding te hebben
geraadpleegd.
- Controleer of de aardedraad goed is aangesloten.
- Sluit een zekering met de gespecificeerde sterkte aan.
VOORZICHTIG:
- Installeer de CH-unit en de kabel niet op een afstand kleiner dan 3 meter van een apparaat
met een sterk elektromagnetisch veld, zoals medische apparatuur.
2.
OPBOUW

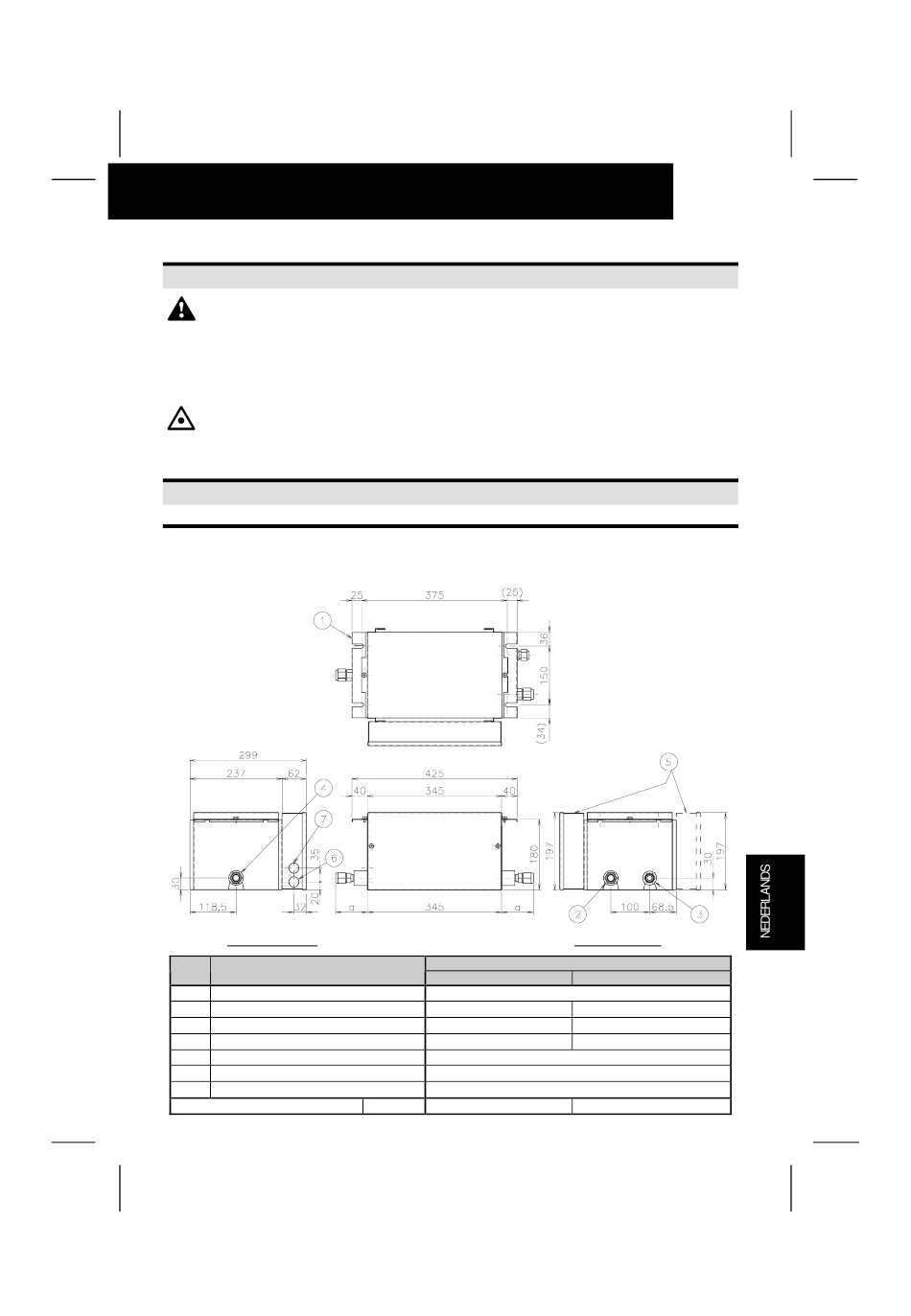

2.1. AFMETINGEN
2.1.1. Model: CH Unit – CH-(4.0/8.0)NE
Naar binnenunit
NR.
Benaming
1
Ophangbeugel
2
Aansluiting koelgasleiding (lage druk)
3
Aansluiting koelgasleiding (hoge druk)
4
Aansluiting koelgasleiding
5
Elektrische regelkast
6
Sparing voor bedieningsleiding
7
Sparing voor stroomtoevoerleiding
Afmetingen
SAMENVATTING VEILIGHEID
Opmerkingen
CH-4.0NE
Voor bout M8 or W5/16
∅15.88 Flareverbinding
∅12.7 Flareverbinding
∅15.88 Flareverbinding
(Beschikbare aansluiting aan beide zijden)
∅26.5
∅26.5
a
78mm
113
Unit:mm
Naar buitenunit
CH-8.0NE
∅19.05 Flareverbinding
∅15.88 Flareverbinding
∅19.05 Flareverbinding
82mm
