MONTAGE DER CH-EINHEIT
4.3. AUFHÄNGESCHRAUBEN
- Wählen Sie die Montagestellung und Ausrichtung der Inneneinheit auch im Hinblick auf
ausreichenden Platz für Rohrleitungen, Kabel und Wartung.

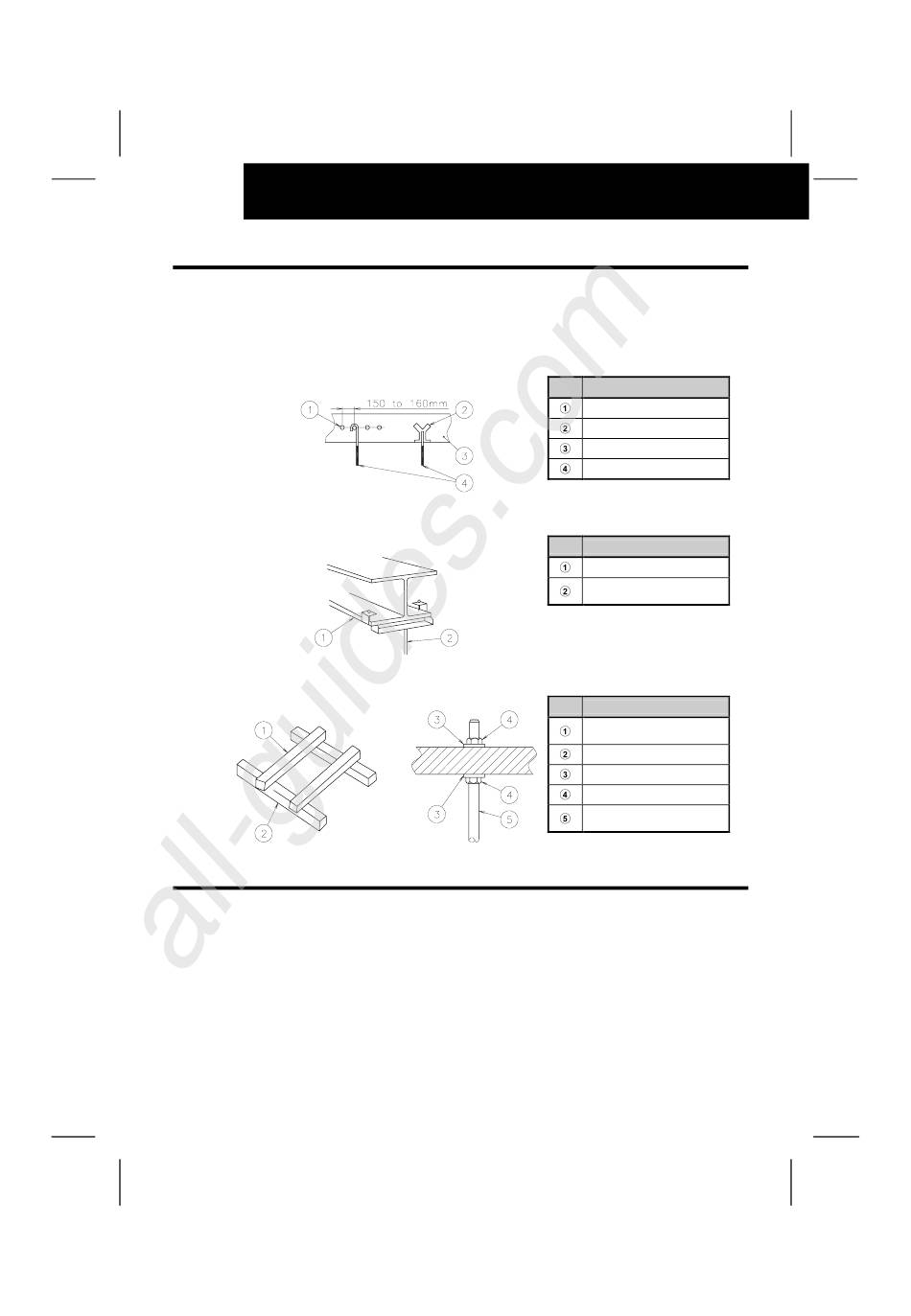

- Die Aufhängeschrauben wie folgt montieren.
- Für Betonplatten
- Für Stahlträger
- Für Aufhängung an Holzbalken
4.4. MONTAGE
4.4.1. Markieren der Positionen der Aufhängeschrauben und Rohranschlüsse
- Markieren Sie die Lage der Aufhängeschrauben, Kühlmittelrohr- und Abwasseranschlüsse.
- Siehe Abmessungen für die Installation in Kapitel 2.1.
Nr
Bezeichnung
Ankerschrauben
Einsatz (100 bis 150kg)
Beton
Aus Stahl (W3/8 bis M10)
Nr
Bezeichnung
Träger
Aufhängeschrauben
(W3/8 bis M10)
Nr
Bezeichnung
Holzleisten
(60~90mm quadratisch)
Holzbalken
Unterlegscheiben
Muttern
Ösenchraube
(W3/8 bis M10)
