ВОЗДУШНАЯ ПАНЕЛЬ P-AP56NAMS
•

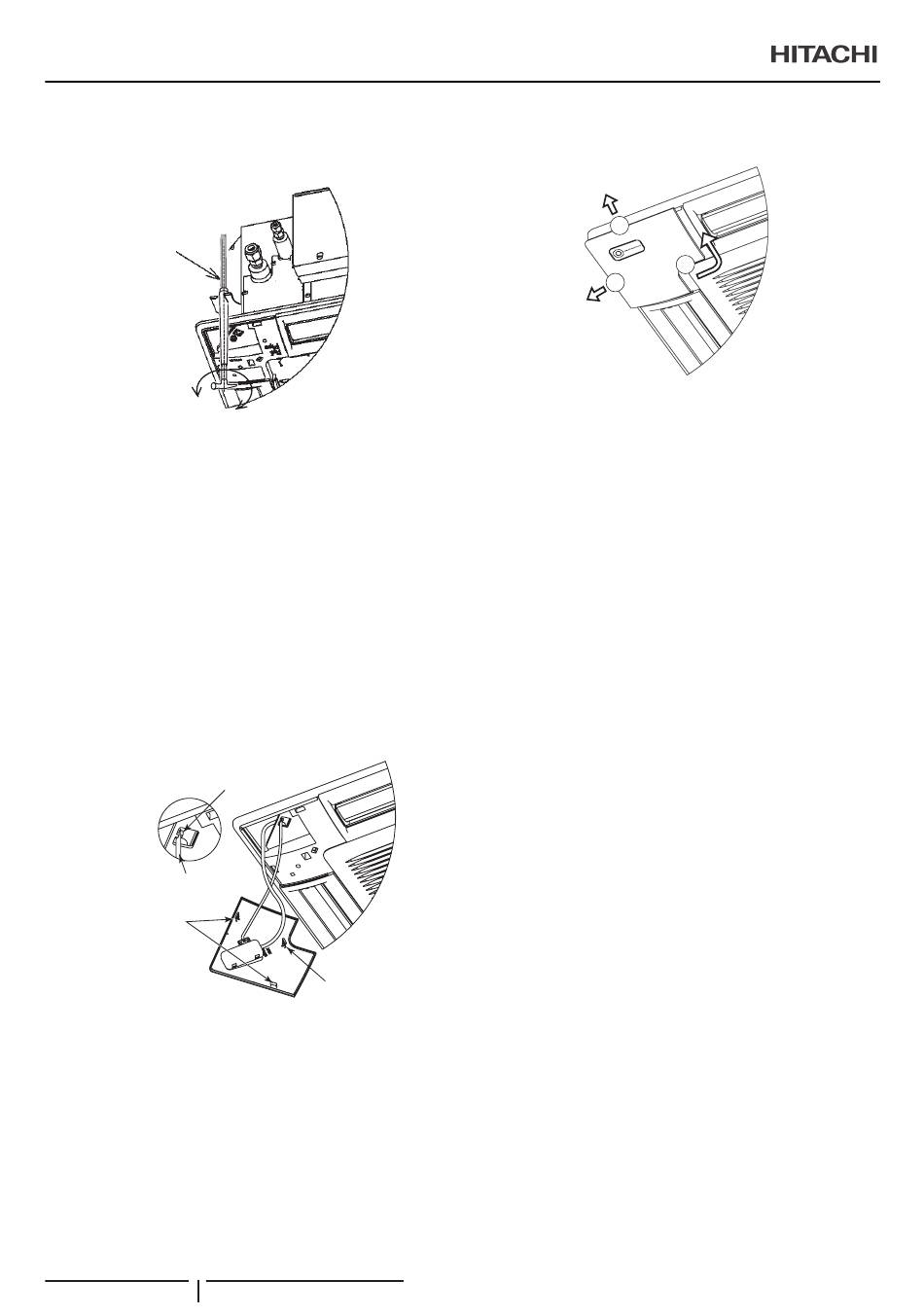

Регулировку высоты внутреннего блока можно выполнить со
стороны углового отверстия, если эта регулировка не влияет
на уровень внутреннего блока, дренажного трубопровода и т. д.
Гаечный
ключ
?
П Р И М Е Ч А Н И Е
Значительная регулировка высоты может привести к утечке
воды из дренажного поддона.
!
В Н И М А Н И Е
•
После установки воздушной панели с помощью формовочного
материала, убедитесь, что материал не контактирует с
панелью.
•
Иначе это может привести к поломке панели и ее падению.
Удалите полностью остатки формовочного материала.
10 Прикрепление покрытия угловой крышки
Прикрепите покрытия угловых крышек (4 части) после
полного монтажа воздушной панели.
a. Поместите ремень с задней стороны покрытия
угловой крышки на выступ на воздушной панели, как
показано на рисунке ниже.
Проекция
Ремень
Ⓐ
Защелка
?
П Р И М Е Ч А Н И Е
Надежно закрепите ремень на выступе. Если не закрепить его
должным образом, то крышка может упасть и нанести травму.
444
PMML0570 rev.0 - 01/2021
A
B
A
?
Надежно закрепите защелки покрытия угловой крышки на
воздушной панели.
Ⓑ
Защелка
b. Вставьте 3 защелки Ⓐ и Ⓑ в воздушную панель.
A
A
П Р И М Е Ч А Н И Е
B
