Installatie
5.1
Systeeminstallatievoorbeelden
▶
Gebruik de installatieschema's als voorbeelden.
▶
Selecteer het installatieschema waarmee u uw installatie
wilt configureren.
▶
Installeer uitsluitend de regelingen die in de tabellen bij
de systeemschema's zijn vermeld om alle functies van
het systeem ter beschikking te hebben.
▶
Breng de aansluitingen op een deskundige manier tot
stand.
▶
Neem de betreffende nationale en internationale wetten,
normen en richtlijnen in acht.
▶
Installeer vooral bij oudere installaties een magneetfilter
aan de retour van het verwarmingscircuit om het product
tegen verontreinigingen uit de installatie te beschermen.
–
Let op voldoende dimensionering, om een snelle ver-
stopping en een aanvullend, hoog drukverlies te voor-
komen.
▶
Neem de aanwijzingen bij het onderwerp CV-water voor-
bereiden in acht. (→ Pagina 19)
▽
Als u niet aan de voorwaarden voor de bereiding van
het CV-water kunt voldoen, installeer dan een externe
plaatwarmtewisselaar om het product te beschermen.
▶
Installeer de nodige veiligheidsinrichtingen en systeem-
componenten in de installatie.
5.1.1

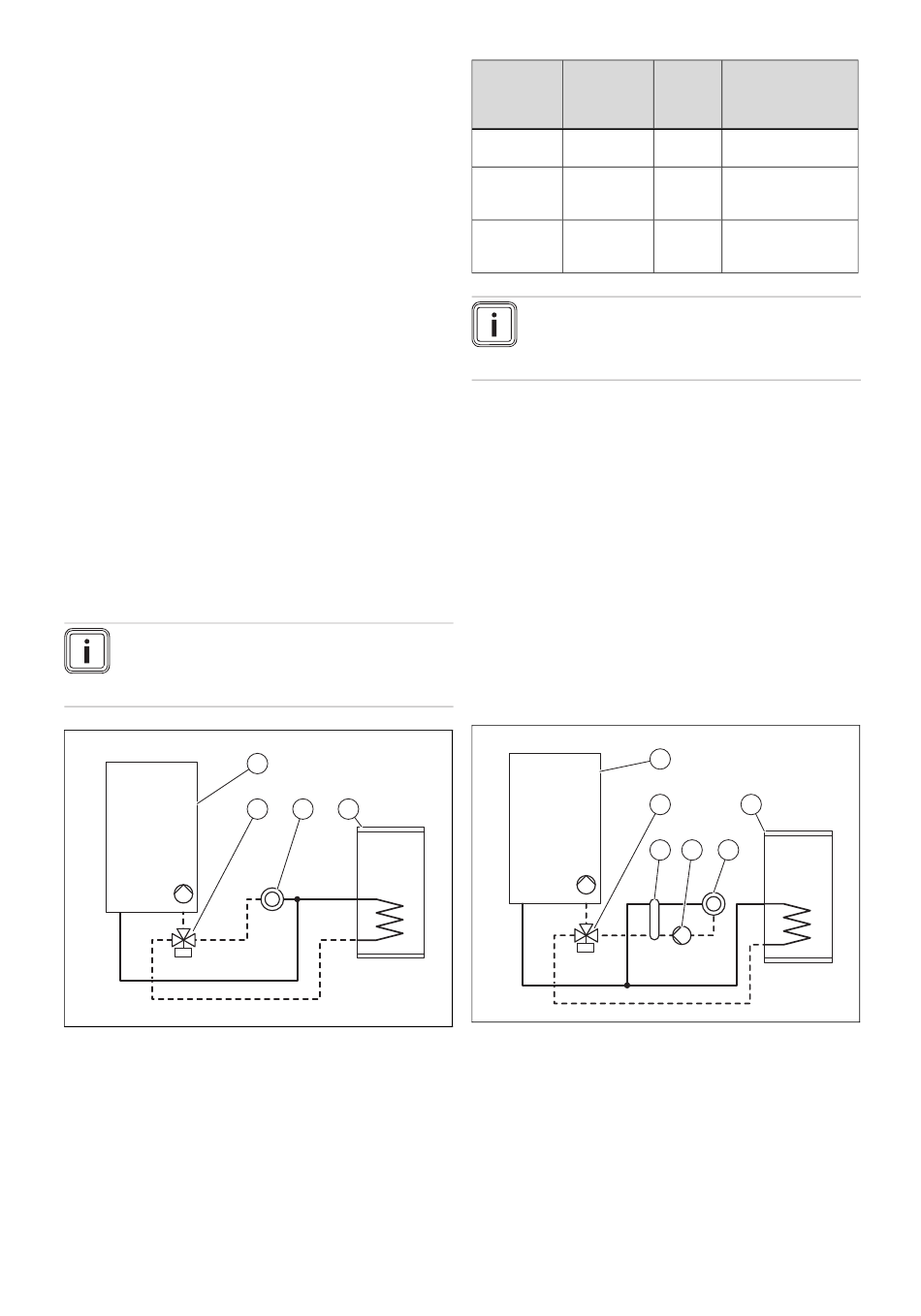

Systeemschema type 1: 1 direct CV-circuit
met 1 optionele warmwaterboiler
Aanwijzing
Dit schematype is alleen toepasbaar als er geen
andere dan de pomp van het product in het sys-
teem voorhanden is.
1
Wandketel met interne
pomp
2
Driewegklep
▶
Om dit schematype toe te passen, dient u erop te letten
dat de minimale doorstromingshoeveelheden voor het
bedrijf zijn gegarandeerd. (→ Pagina 26)
10
1
2
3
4
3
CV circuit
4
Warmwaterboiler
Referen-
Regeling
tienummer
van het
schema
0020253233
Basisthermo-
staat
0020253235
Systeem-
thermo-
staatVRC 700
0020253236
Aangesloten
thermostaat
eRELAX
Aanwijzing
Het in de bijlage afgebeelde voorbeeld van een
installatieschema vervangt geen correcte deskun-
dige planning van het systeem. (→ Pagina 47)
De interne pomp is in de fabriek ingesteld.
▶
Zorg voor een voldoende dimensionering van de aanslui-
tingen en van de warmwaterboiler. (→ Pagina 13)
▶
Sluit de externe driewegklep op de stekker X13 van de
hoofdprintplaat aan.
▶
Om de naverwarming van de boiler te sturen, sluit u een
temperatuurvoeler VR 10 of een thermostaat op de met
de hoofdprintplaat verbonden stekker aan.
Aansluitschema (→ Pagina 45)
Voor de ingebruikneming van de driewegklep is geen instel-
ling van een diagnosecode vereist. Hij wordt direct door de
hoofdprintplaat van het product aangestuurd.
5.1.2
Systeemschema type 2: ontkoppeld CV-
circuit + 1 direct aangesloten
warmwaterboiler
1
Wandketel met interne
pomp
2
Driewegklep
3
Open verdeler of plaat-
warmtewisselaar
▶
Om dit schematype toe te passen, dient u erop te letten
dat de minimale doorstromingshoeveelheden voor het
bedrijf zijn gegarandeerd. (→ Pagina 50)
Het product kan een ontkoppeld CV-circuit en een direct
aangesloten warmwaterboiler sturen.
Installatie- en onderhoudshandleiding ecoTEC plus 0020261182_01
Aantal
Bedrading uitvoe-
circuits
ren
1
Zie bijlage.
1
Neem de handleiding
van de systeemrege-
laar in acht.
1
Neem de handleiding
van de systeemrege-
laar in acht.
1
2
6
3
4
5
4
Externe pomp van het
ontkoppelde CV-circuit
5
CV circuit
6
Warmwaterboiler
