11 Inspectie en onderhoud
10.9.9.2 Printplaat van de gebruikersinterface
vervangen
B
1.
Demonteer de hoofdprintplaat.
2.
Trek alle stekkers van de printplaat van de gebruikers-
interface.
3.

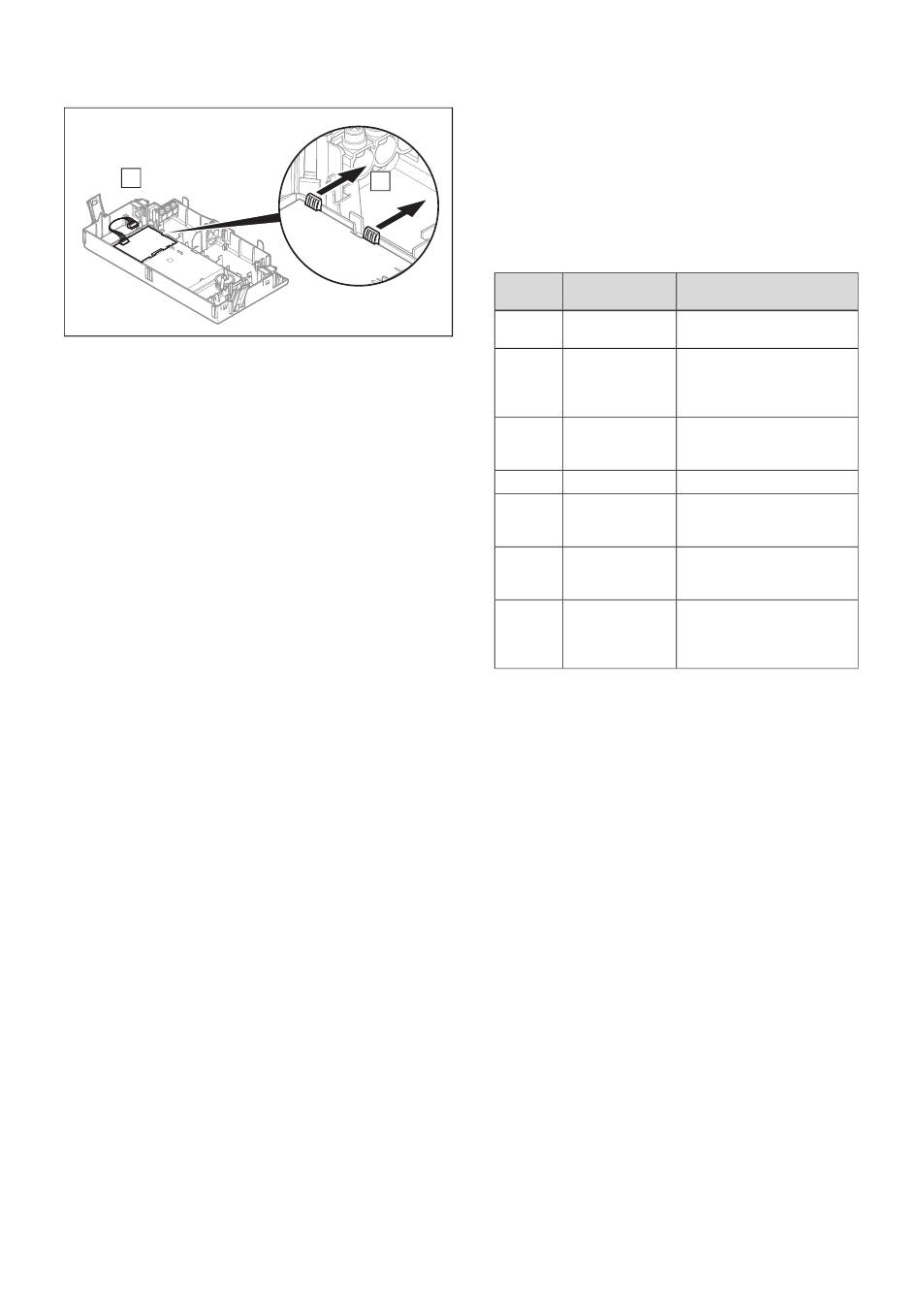

Spreid de bevestigingslippen (A) om de printplaat van
de gebruikersinterface los te kunnen maken.
4.
Verwijder de printplaat van de gebruikersinterface (B).
5.
Monteer de nieuwe printplaat van de gebruikersinter-
face .
6.
Steek de stekkers op de nieuwe printplaat van de ge-
bruikersinterface.
7.
Bouw de hoofdprintplaat opnieuw in.
10.9.9.3 Hoofdprintplaat en/of printplaat van de
gebruikersinterface tegelijk vervangen
1.
Als u beide componenten tegelijk vervangt, dan scha-
kelt het product na het inschakelen direct naar het
menu voor de instelling van de taal. Af fabriek is Engels
ingesteld.
2.
Kies de gewenste taal.
3.
Bevestig de instelling met (OK).
4.
Stel de productcode D.093 in die op het typeplaatje
staat.
5.
Bevestig uw instelling.
◁
De elektronica is nu ingesteld op het producttype
(model) en de parameters van alle diagnosecodes
komen overeen met de fabrieksinstellingen.
◁
Het display start automatisch opnieuw met de instal-
latieassistent.
6.
Voer de installatiespecifieke instellingen uit.
10.9.10 Reparatie afsluiten
1.
Open de onderhoudskraan in de koudwaterleiding.
2.
Open alle onderhoudskranen en de gasafsluitkraan.
3.
Controleer de dichtheid van de gasleiding en van de
hydraulische circuits.
4.
Monteer de voormantel. (→ Pagina 9)
5.
Schakel het product in. (→ Pagina 21)
6.
Controleer de productfunctie.
7.
Controleer het product op dichtheid. (→ Pagina 24)
11 Inspectie en onderhoud
▶
Neem de minimale intervallen voor inspectie en onder-
houd in acht (→ tabel in de bijlage).
32
▶
Onderhoud het product eerder als de resultaten van de
inspectie een eerder onderhoud noodzakelijk maken.
11.1
Functiemenu gebruiken
Met het functiemenu kunt u afzonderlijke componenten van
de CV-installatie aansturen en testen.
A
x 4
Menu → Installateurniveau → Testprogramma's → Func-
tiemenu
▶
Kies het component van de CV-installatie.
▶
Bevestig met (Selectie).
Weer-
gave
T.01
T.02
T.03
T.04
T.05
T.06
T.08
▶
Om het functiemenu te beëindigen, kiest u (Annuleren).
11.2
Elektronicazelftest uitvoeren
Menu → Installateurniveau → Testprogramma's → Zelftest
elektronica
De elektronicazelftest maakt een voorcontrole van de print-
platen mogelijk.
11.3
Componenten reinigen/controleren
1.
Voer vóór elke reiniging/controle de voorbereidende
werkzaamheden uit. (→ Pagina 32)
2.
Voer na elke reiniging/controle de afsluitende werk-
zaamheden uit. (→ Pagina 36)
11.3.1 Reinigings- en controlewerkzaamheden
voorbereiden
1.
Stel het product buiten bedrijf.
2.
Verbreek de verbinding van het product met het elektri-
citeitsnet.
–
Tref alle nodige maatregelen zodat het niet opnieuw
kan worden ingeschakeld.
3.
Demonteer de voormantel. (→ Pagina 8)
4.
Sluit de gaskraan.
5.
Sluit de onderhoudskranen in de CV-aanvoerleiding en
-retourleiding.
6.
Sluit de onderhoudskraan in de koudwaterleiding.
7.
Maak het product leeg als u ingrepen aan hydraulische
componenten uitvoert. (→ Pagina 36)
Installatie- en onderhoudshandleiding ecoTEC plus 0020261182_01
Testprogramma
Handeling
Interne pomp
De interne CV-pomp wordt
controleren
in- en uitgeschakeld.
Boilerlaadpomp
De boilerlaadpomp van de
van de warmwa-
warmwaterboiler wordt in- en
terboiler contro-
uitgeschakeld.
leren
Ventilator contro-
De ventilator wordt in- en
leren
uitgeschakeld, hij loopt dan
met maximaal toerental.
Niet actief
Circulatiepomp
De circulatiepomp warm
warm water
water wordt in- en uitgescha-
controleren
keld.
Externe pomp
De externe CV-pomp (indien
controleren
voorhanden) wordt in- en
uitgeschakeld.
Brander controle-
Het product start en gaat in
ren
minimale belasting. Op het
display wordt de aanvoer-
temperatuur weergegeven.
