6 Bediening

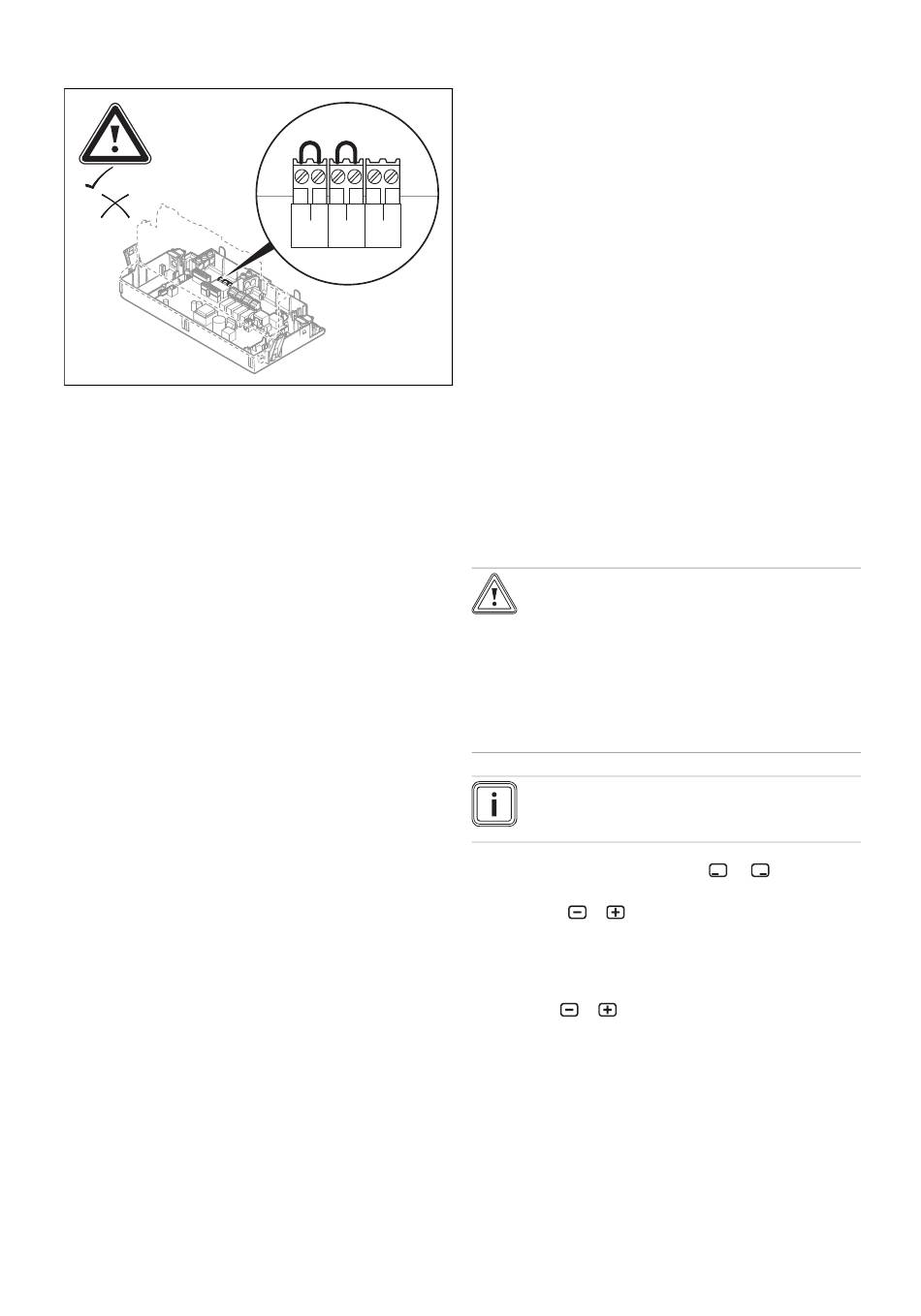

5.7.4
Thermostaat aan de elektronica aansluiten
24V=
230V~
1.
Open de schakelkast. (→ Pagina 17)
2.
Voer de bedrading uit. (→ Pagina 17)
Alternatief 1 ‒ Weersafhankelijke eBUS-ther-
3.
mostaat of eBUS-kamerthermostaat aanslui-
ten:
▶
Sluit de thermostaat op de BUS-stekker aan.
▶
Overbrug de stekker 24V=RT als deze nog niet is
gebrugd.
Alternatief 2 ‒ 24 V-laagspanningskamerther-
3.
mostaat aansluiten:
▶
Sluit de thermostaat in de plaats van de brug op de
24 V-stekker aan..
Alternatief 3 ‒ Maximaalthermostaten voor
3.
vloerverwarming aansluiten:
▶
Sluit de maximaalthermostaat in de plaats van de
brug op de stekker Burner off aan.
4.
Sluit de schakelkast.
5.
Om de modus Comfort van de pomp (loopt permanent)
met een multicircuitregelaar te activeren, zet u de dia-
gnosecode D.018 modus van de pomp van Eco (pomp
loopt intermitterend) op Comfort. (→ Pagina 25)
5.7.5
Hydraulisch toebehoren aansluiten
▶
Sluit het hydraulische toebehoren overeenkomst het ge-
kozen systeemschema aan. (→ Pagina 10)
5.7.6
Bijkomende componenten aansluiten
Met het geïntegreerde hulprelais kan een bijkomende com-
ponent worden aangestuurd.
Met behulp van de optionele multifunctionele module kunt u
twee bijkomende componenten aansturen.
18
– +
Burner
24V=
BUS
off
RT
5.7.6.1 Hulprelais gebruiken
1.
Sluit een bijkomend component via de grijze stekker op
de printplaat direct op het geïntegreerde hulprelais aan.
2.
Voer de bedrading uit. (→ Pagina 17)
3.
Om de aangesloten component aan te sturen, kiest u
D.026. (→ Pagina 24)
5.7.6.2 VR 40 (multifunctionele module 2 uit 7)
gebruiken
1.
Monteer de componenten conform de bijbehorende
handleiding.
2.
Om relais 1 op de multifunctionele module aan te stu-
ren, kiest u D.027. (→ Pagina 24)
3.
Om relais 2 op de multifunctionele module aan te stu-
ren, kiest u D.028. (→ Pagina 24)
6
Bediening
6.1
Bedieningsconcept
Het bedieningsconcept alsook de aflees- en instelmoge-
lijkheden van het gebruikersniveau zijn eveneens in de ge-
bruiksaanwijzing beschreven.
6.2
Installateurniveau oproepen
Opgelet!
Gevaar voor materiële schade door on-
deskundige bediening!
Ondeskundige instellingen in het installateur-
niveau kunnen tot schade en functiestoringen
aan de CV-installatie leiden.
▶
Alleen erkende installateurs zijn bevoegd
om het installateurniveau te gebruiken.
Aanwijzing
Het installateurniveau is met een toegangscode
tegen toegang door onbevoegden beveiligd.
1.
Druk tegelijkertijd op de toetsen
◁
Op het display verschijnt het menu.
2.
Scrol met
of
tot het menupunt Installateurni-
veau verschijnt.
3.
Bevestig met (OK).
◁
Op het display verschijnt de tekst Code invoeren
en de waarde 00.
4.
Stel met
of
de waarde 17 (toegangscode) in.
5.
Bevestig met (OK).
◁
Het installateurniveau met een selectie van menu-
punten verschijnt.
