5 Installatie
5.1.4

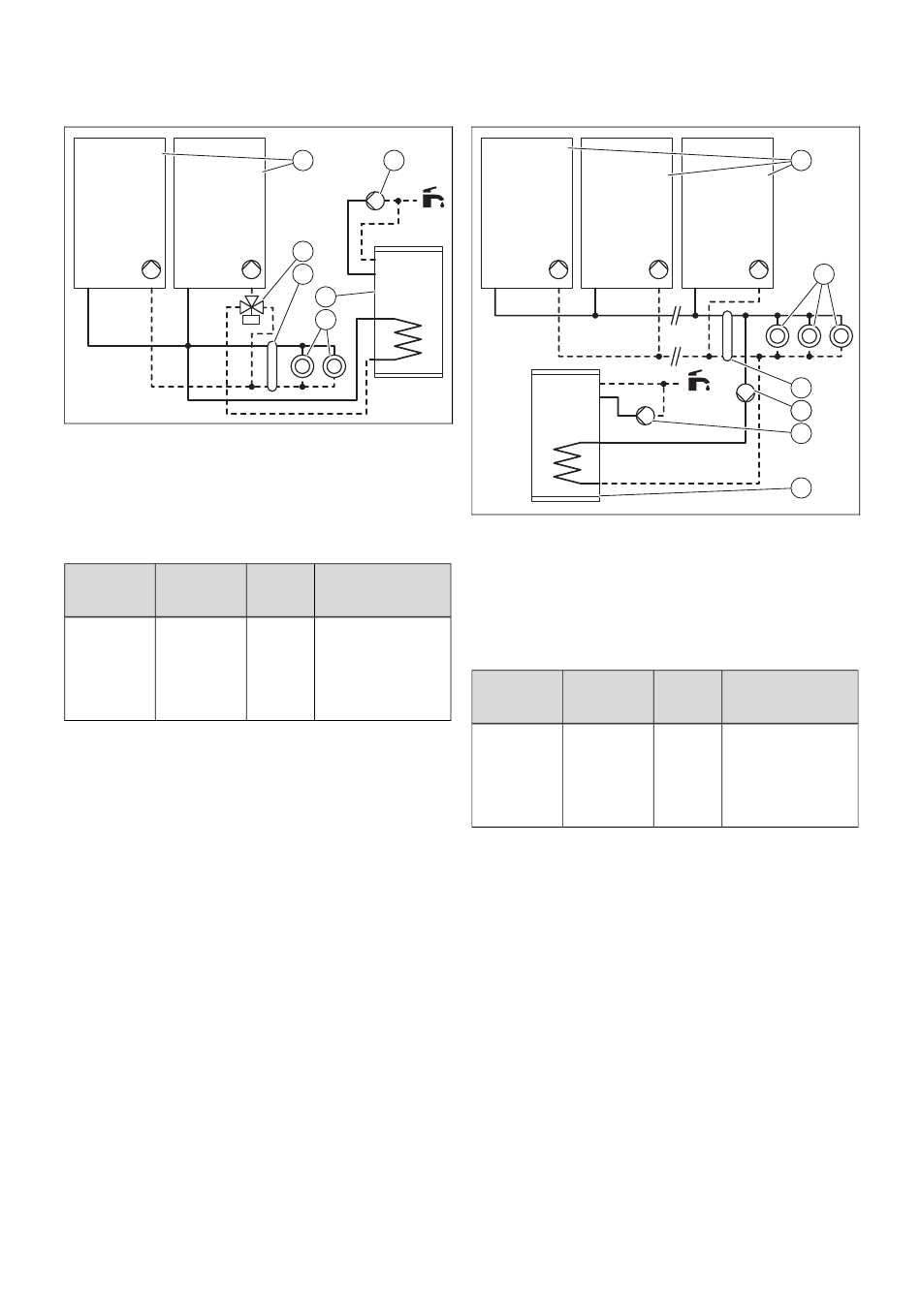

Systeemschema type 4: cascade met 2 CV-
toestellen + aan het CV-toestel aangesloten
boiler
1
Wandketel met interne
pomp
2
Driewegklep
3
Open verdeler of plaat-
warmtewisselaar
Het product kan een cascadesysteem sturen.
Nummer
Regeling
van het
schema
0020259032
Systeem-
thermo-
staatVRC 700
Multifunctio-
nele module
VR 70
De interne pomp is in de fabriek ingesteld.
▶
Zorg voor een voldoende dimensionering van de aanslui-
tingen en van de warmwaterboiler. (→ Pagina 13)
▶
Sluit de warmwatercirculatiepomp op de stekker X16 van
de hoofdprintplaat aan.
▶
Sluit de externe driewegklep op de stekker X13 van de
hoofdprintplaat aan.
▶
Sluit de temperatuurvoeler van de open verdeler op de
stekker X41 van de hoofdprintplaat aan. Neem de hand-
leiding open verdeler in acht.
▶
Om de naverwarming van de boiler te sturen, sluit u een
temperatuurvoeler VR 10 of een thermostaat op de met
de hoofdprintplaat verbonden stekker aan.
Aansluitschema (→ Pagina 45)
▶
Zet de diagnosecode D.026 op 1.
Diagnosecodes - overzicht (→ Pagina 37)
12
1
6
2
3
4
5
4
Warmwaterboiler
5
CV-circuits
6
Externe warmwatercir-
culatiepomp
Aantal
Bedrading
circuits
2
Zie handleiding van
de systeemthermo-
staat.
5.1.5
Systeemschema type 5: cascade met
2 tot 7 CV-toestellen + aan het CV-circuit
aangesloten boiler
1
Wandketel met interne
pomp
2
CV-circuits
3
Open verdeler of plaat-
warmtewisselaar
Het product kan een cascadesysteem sturen.
Nummer
Regeling
van het
schema
0020259033
Systeem-
thermo-
staatVRC 700
Multifunctio-
nele module
VR 71
De interne pomp is in de fabriek ingesteld.
▶
Zorg voor een voldoende dimensionering van de aanslui-
tingen en van de warmwaterboiler. (→ Pagina 13)
▶
Kies achter de open verdeler een bij de warmwaterboiler
passende warmwaterpomp.
▶
Sluit de pomp van het ontkoppelde warmwatercircuit op
de stekker X13 van de hoofdprintplaat aan.
▶
Sluit de temperatuurvoeler van de open verdeler op de
stekker X41 van de hoofdprintplaat aan. Neem de hand-
leiding open verdeler in acht.
▶
Om de naverwarming van de boiler te sturen, sluit u een
temperatuurvoeler VR 10 of een thermostaat op de met
de hoofdprintplaat verbonden stekker aan.
Aansluitschema (→ Pagina 45)
▶
Zet de diagnosecode D.026 op 1.
Installatie- en onderhoudshandleiding ecoTEC plus 0020261182_01
1
2
3
6 4
5
6
4
Externe pomp van het
ontkoppelde warmwa-
tercircuit
5
Externe warmwatercir-
culatiepomp
6
Warmwaterboiler
Aantal
Bedrading
circuits
>3
Zie handleiding van
de systeemthermo-
staat.
