Legenda
A.
schroeven
B.
beschermkap
C.
aansluitblok
Instructiehandleiding ADM
Aansluitblok
6
1
C

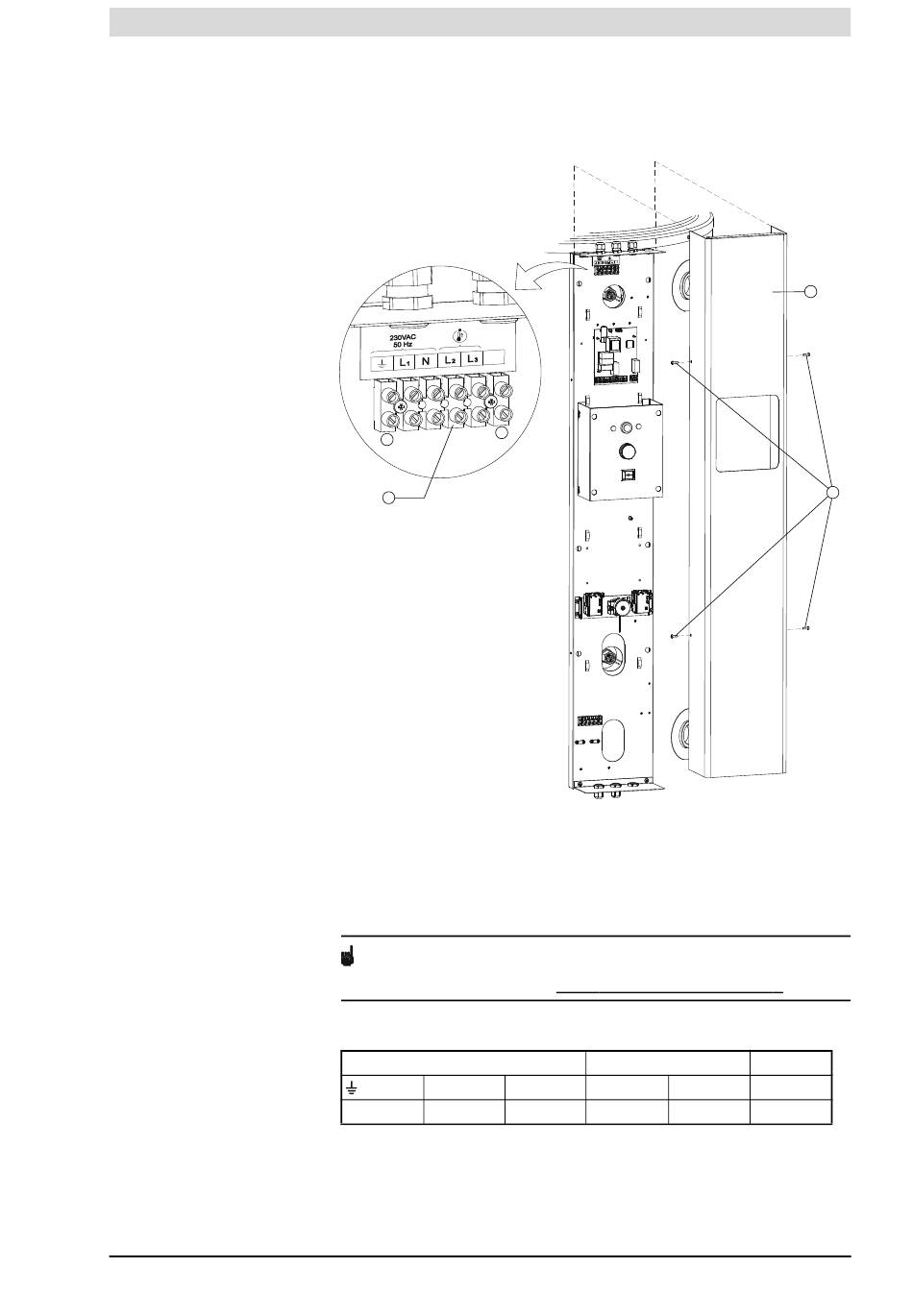

1. Demonteer, als voorbereiding, eerst de beschermkap van de
bedieningszuil:
2. Draai de 4 schroeven (A) los.
3. Verwijder de beschermkap (B) van het elektriciteitsgedeelte.
Het aansluitblok (C) wordt nu zichtbaar.
Opmerking
Voor het aansluiten van elektrische componenten dient u het betreffende
elektrisch schema te raadplegen (14.2 "Elektrische schema's ADM").
Elektrisch aansluitblok
NetSpanning
L
N
1
1
2
3
IMD-0134 R2
RookGasBeveiliging
Vrij
L
L
-
2
3
4
5
6
B
A
25
