Legenda
Niet vermelde nummers zijn niet
van toepassing.
1.
drukreduceerventiel (verplicht
indien de waterleidingdruk
groter is dan 8 bar)
2.
inlaatcombinatie (verplicht)
3.
T&P-Ventiel (optioneel)
4.
afsluiter (aanbevolen)
5.
terugslagklep (verplicht)
6.
circulatiepomp (optioneel)
7.
shuntpomp (optioneel)
9.
aftapkraan
10. gaskraan (verplicht)
11. service afsluiter (aanbevolen)
12. temperatuurmeter
(aanbevolen)
14. tappunten
A.
koudwatertoevoer
B.
warmwaterafvoer
C.
circulatieleiding
D.
gastoevoer
Instructiehandleiding ADM
Vullen

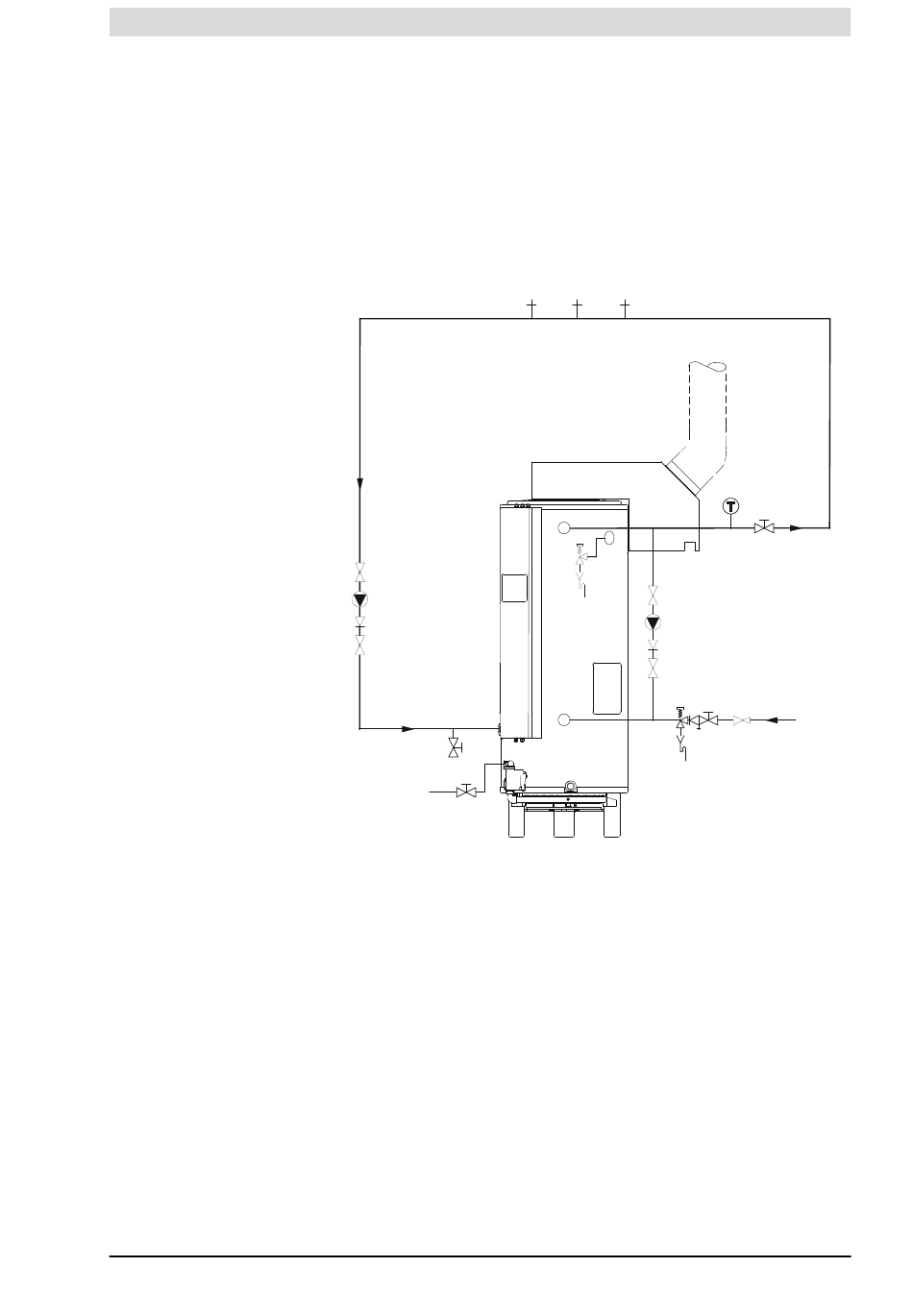

Aansluitschema
4
6
5
4
C
9
D
10
Om het toestel te vullen gaat u als volgt te werk:
1. Open de afsluiter (11) in de warmwaterleiding, en indien aanwezig de
afsluiters (4) van de circulatiepomp (6).
2. Sluit aftapkraan (9).
3. Open het dichtstbijzijnde tappunt (14).
4. Open de toevoerkraan van de inlaatcombinatie (2) zodat koud water het
toestel instroomt.
5. Vul het toestel volledig. Als uit het dichtstbijzijnde tappunt een volle straal
water komt, is het toestel vol.
6. Ontlucht de gehele installatie, bijvoorbeeld door alle tappunten te openen.
14
14
14
3
4
7
5
4
12
B
11
A
2
1
