4
4.1
Ombouw naar
andere gascategorie
ADM 40 t/m 115
Legenda
Niet vermelde nummers zijn niet
van toepassing.
1.
branderdrukregeling
4.
connector van het gasblok
5.
vlakke afdichtplaat
6.
meetnippel voordruk
7.
gasblok
34
Ombouw naar een andere gascategorie
1. Maak het toestel spanningsloos (10.3 "Toestel spanningsloos maken").
2. Sluit de gastoevoer.
Let op
De brander kan heet zijn.
3. Schroef de afdekplaat (1) van de brandersteun.
4. Gebruik geschikt gereedschap om de borgstrips (2) de demonteren. De
borgstrips hebben namelijk scherpe randen. Trek de borgstrips
rechtomhoog.
Opmerking
Ter vereenvoudiging van de branderdemontage kan
het stralingsschild / de condensbak tijdelijk worden losgenomen.
5. Neem de branders één voor één uit de ophanging aan de voorzijde. Beweeg
ze hiertoe eerst van je af en vervolgens naar beneden. De inspuiters zijn nu
vrij.
6. Demonteer de inspuiters.
7. Selecteer en monteer de juiste inspuiters uit de ombouwset aan de hand
van de tabel met gasgegevens (3.4.3 "Gasgegevens"). De
inspuiterdiameter is met een slagcijfer weergegeven op de inspuiter, zie (3).
8. Hang de branders terug in de ophanging.
9. Breng de borgstrips aan.
10. Monteer, indien losgenomen, het stralingsschild / de condensbak.

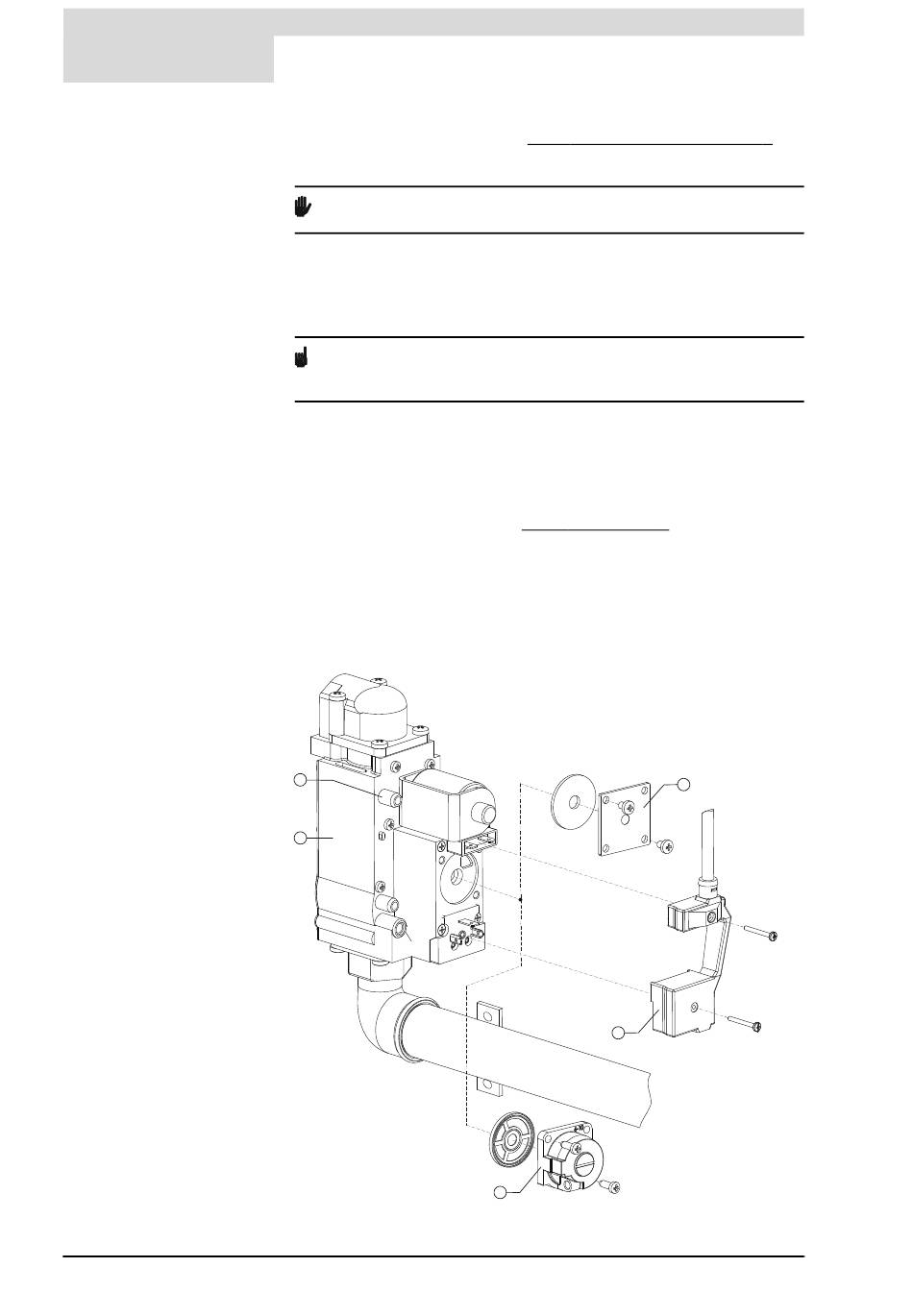

Ombouwen gasblok
6
7
4
1
Instructiehandleiding ADM
is
5
IMD-0131 R1
