Legenda
Niet vermelde nummers zijn niet
van toepassing.
1.
drukreduceerventiel (verplicht
indien de waterleidingdruk
groter is dan 8 bar)
2.
inlaatcombinatie (verplicht)
3.
T&P-Ventiel (optioneel)
4.
afsluiter (aanbevolen)
5.
terugslagklep (verplicht)
6.
circulatiepomp (optioneel)
7.
shuntpomp (optioneel)
9.
aftapkraan
10. gaskraan (verplicht)
11. service afsluiter (aanbevolen)
12. temperatuurmeter
(aanbevolen)
14. tappunten
A.
koudwatertoevoer
B.
warmwaterafvoer
C.
circulatieleiding
D.
gastoevoer
Instructiehandleiding ADM
Aftappen

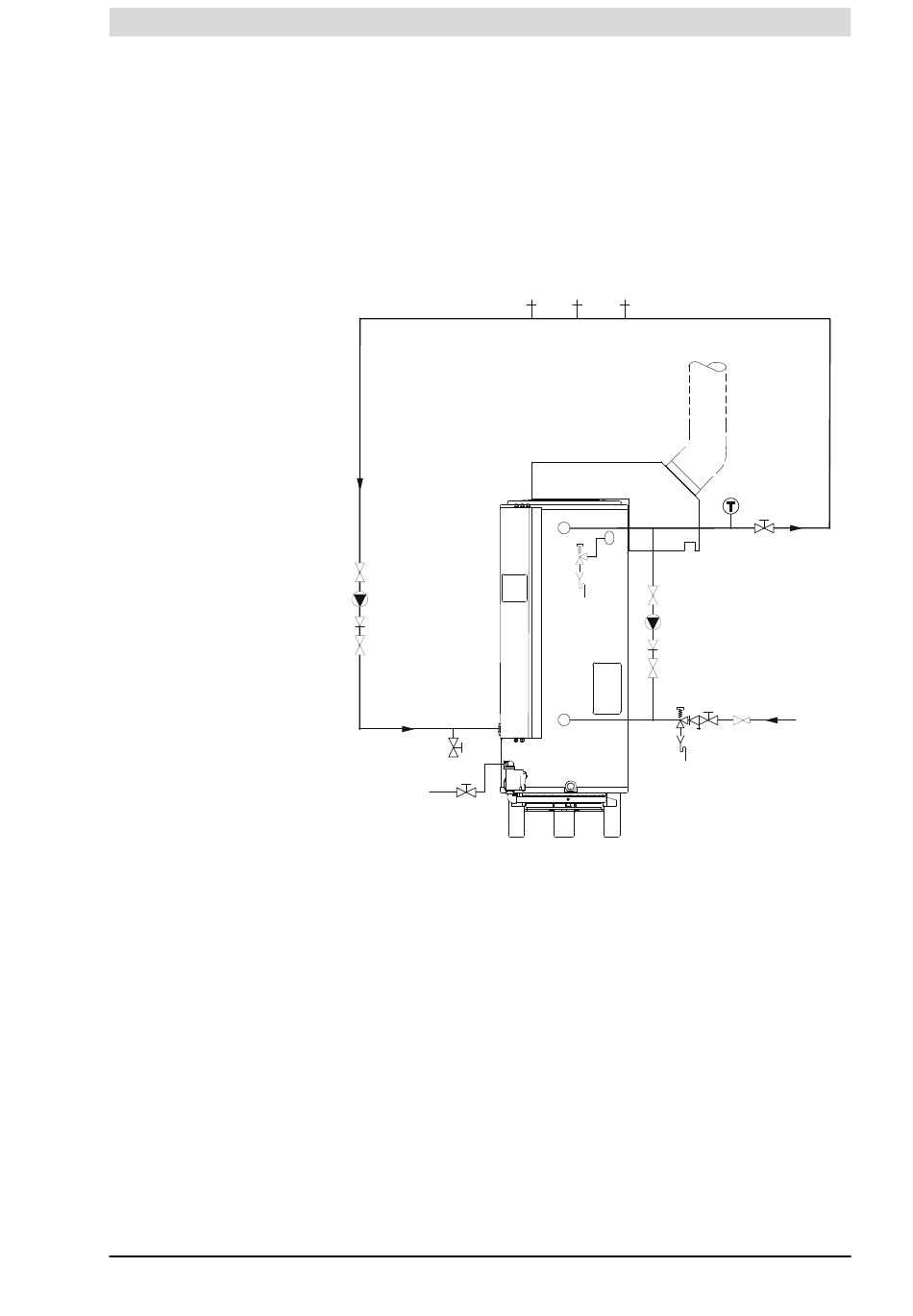

Aansluitschema
4
6
5
4
C
9
D
10
Voor sommige handelingen is het nodig het toestel af te tappen. De procedure
is als volgt:
1. Neem het toestel buiten bedrijf door de Aan/Uit-schakelaar op het
bedieningspaneel in de stand 0 te zetten.
2. Maak het toestel spanningsloos door de hoofdschakelaar tussen het toestel
en het elektriciteitsnet op stand 0 te zetten.
3. Sluit de gastoevoer (10).
4. Sluit de afsluiter (11) in de warmwaterleiding.
5. Sluit de toevoerkraan in de koudwatertoevoerleiding (A).
6. Open de aftapkraan (9).
7. Belucht het toestel (of installatie) zodat het helemaal kan leeglopen.
14
14
14
3
4
7
5
4
12
B
11
A
2
1
IMD-0136 R2
