OBJ_BUCH-3270-001.book Page 11 Tuesday, March 27, 2018 10:21 AM
Stellen Sie die Schutzhaube 7 so ein, dass ein Funken-
flug in Richtung des Bedieners verhindert wird.
Hinweis: Die Codiernocken an der Schutzhaube 7 stellen si-
cher, dass nur eine zum Elektrowerkzeug passende Schutz-
haube montiert werden kann.
Schutzhaube zum Trennen
Verwenden Sie beim Trennen mit gebundenen Schleif-
mitteln immer die Schutzhaube zum Trennen 12.
Sorgen Sie beim Trennen in Stein für eine ausreichen-
de Staubabsaugung.
Die Schutzhaube zum Trennen 12 wird wie die Schutzhaube
zum Schleifen 7 montiert.
Zusatzgriff
Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-
satzgriff 5.
Schrauben Sie den Zusatzgriff 5 abhängig von der Arbeitswei-
se rechts oder links am Getriebekopf ein.
Handschutz
Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler 15 oder mit der Topfbürste/Scheibenbürste/
Fächerschleifscheibe immer den Handschutz 14.
Befestigen Sie den Handschutz 14 mit dem Zusatzgriff 5.
Schleifwerkzeuge montieren
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Fassen Sie Schleif- und Trennscheiben nicht an, bevor
sie abgekühlt sind. Die Scheiben werden beim Arbeiten
sehr heiß.
Reinigen Sie die Schleifspindel 6 und alle zu montierenden
Teile.
Drücken Sie zum Festspannen und Lösen der Schleifwerkzeu-
ge die Spindel-Arretiertaste 1, um die Schleifspindel festzu-
stellen.
Betätigen Sie die Spindel-Arretiertaste nur bei stillste-
hender Schleifspindel. Das Elektrowerkzeug kann sonst
beschädigt werden.
Schleif-/Trennscheibe
Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die
Spannmutter 10 auf und spannen diese mit dem Kombi-
schlüssel 4.
Bosch Power Tools
Überprüfen Sie nach der Montage des Schleifwerkzeu-
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.
Fächerschleifscheibe
Montieren Sie für Arbeiten mit der Fächerschleif-
scheibe immer den Handschutz 14.
Gummi-Schleifteller
Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler 15 immer den Handschutz 14.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Schrauben Sie die Rundmutter 17 auf und spannen Sie diese
mit dem Kombischlüssel 4.
Topfbürste/Scheibenbürste
Montieren Sie für Arbeiten mit der Topfbürste oder
Scheibenbürste immer den Handschutz 14.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem Ga-
belschlüssel fest.

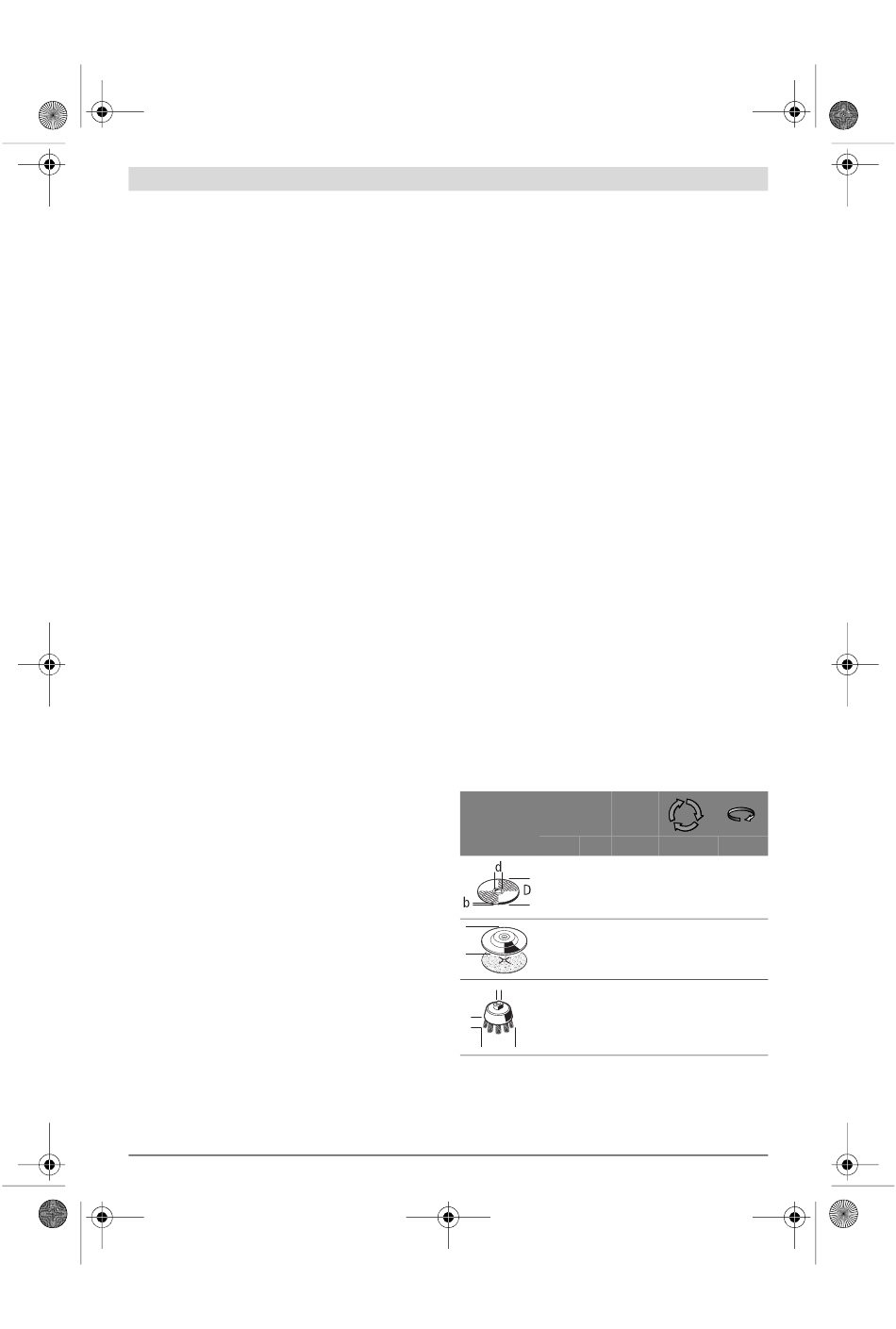

Zulässige Schleifwerkzeuge
Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.
-1
Die zulässige Drehzahl [min
] bzw. Umfangsgeschwindigkeit
[m/s] der verwendeten Schleifwerkzeuge muss den Angaben
in der nachfolgenden Tabelle mindestens entsprechen.
Beachten Sie deshalb die zulässige Drehzahl bzw. Umfangs-
geschwindigkeit auf dem Etikett des Schleifwerkzeuges.
max.
[mm]
[mm]
D
b
100
6
22
115
7
22
125
7
22
100
–
D
115
–
125
–
d
70
30
M 10
b
70
30
M 14
D
Getriebekopf drehen
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Deutsch | 11
-1
d
[min
]
[m/s]
11000
80
11000
80
11000
80
–
11000
80
–
11000
80
–
11000
80
11000
45
11000
45
1 609 92A 3YF | (27.3.18)
