OBJ_BUCH-3270-001.book Page 121 Tuesday, March 27, 2018 10:21 AM

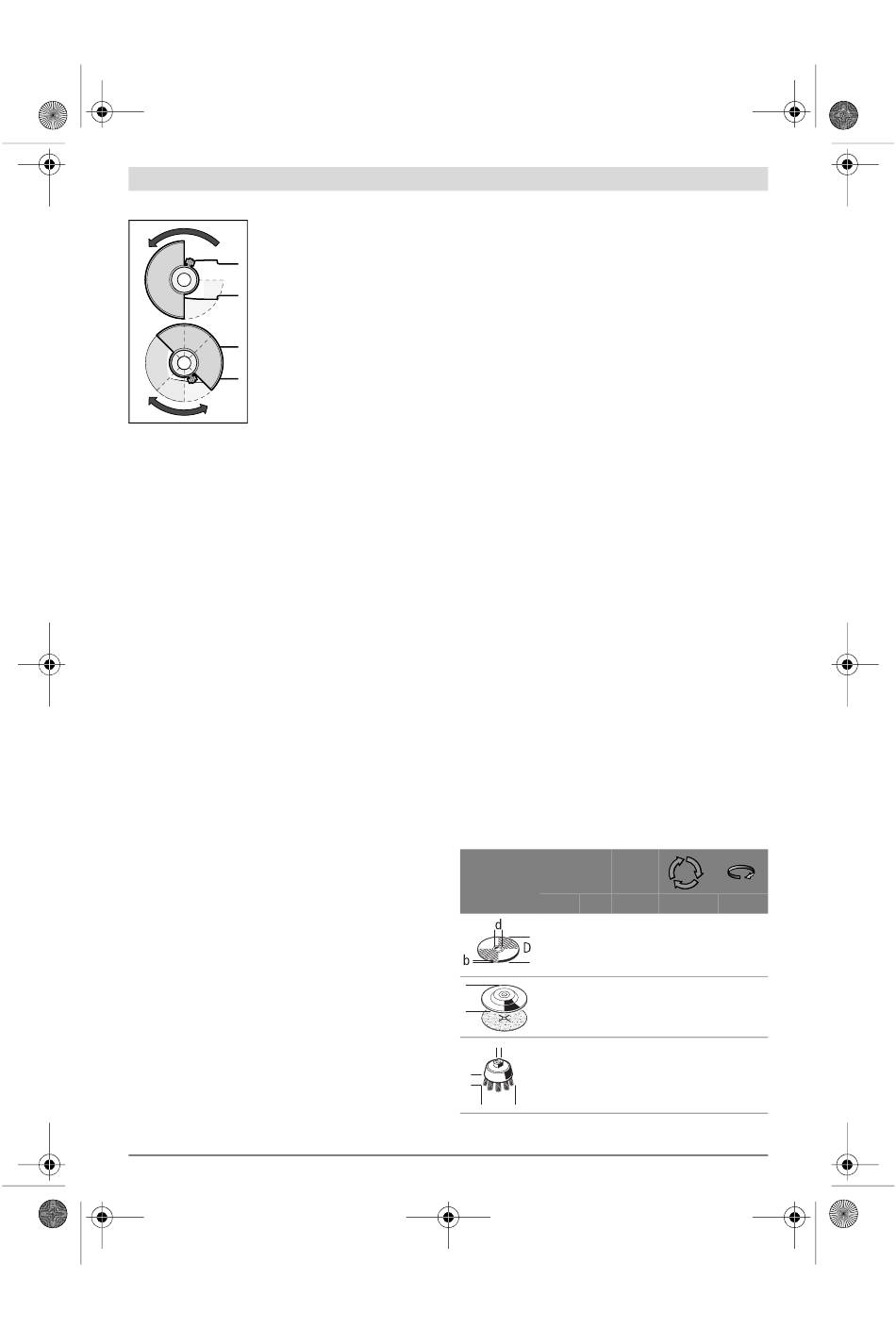

Ochranný kryt pro broušení
Umístěte ochranný kryt 7 na krk
vřetene. Polohu ochranného krytu
7 přizpůsobte potřebám pracovní
operace. Ochranný kryt 7 zaaretuj-
te utažením zajišťovacího šroubu
20 pomocí kombiklíče 4.
Ochranný kryt 7 nastavte tak, aby se zamezilo odletu
jisker ve směru obsluhy.
Upozornění: Kódovací výstupky na ochranném krytu 7 zajiš-
ťují, aby bylo možno namontovat jen k elektronářadí lícující
ochranné kryty.
Ochranný kryt pro dělení
Při dělení pomocí vázaných brusných prostředků pou-
žívejte vždy ochranný kryt pro dělení 12.
Při oddělování v kameni se postarejte o dostatečné od-
sávání prachu.
Ochranný kryt pro dělení 12 se namontuje jako ochranný kryt
pro broušení 7.
Přídavná rukojeť
Používejte Vaše elektronářadí pouze s přídavnou ruko-
jetí 5.
Přídavnou rukojeť 5 našroubujte podle způsobu práce vpravo
nebo vlevo na hlavu převodovky.
Ochrana ruky
Pro práce s pryžovým brusným talířem 15 nebo s hrn-
covým kartáčem/kotoučovým kartáčem/lamelovým
brusným kotoučem vždy namontujte ochranu ruky 14.
Ochranu ruky 14 upevněte pomocí přídavné rukojeti 5.
Montáž brusných nástrojů
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Nedotýkejte se brusných a dělicích kotoučů dříve, než
vychladnou. Kotouče jsou při práci velmi horké.
Očistěte brusné vřeteno 6 a všechny montované díly.
Pro upnutí a uvolnění brusných nástrojů stlačte aretační tlačít-
ko vřetene 1, aby se brusné vřeteno zaaretovalo.
Aretační tlačítko vřetene ovládejte jen za stavu klidu
brusného vřetene. Jinak se může elektronářadí poškodit.
Brusný/dělící kotouč
Dbejte rozměrů brusných nástrojů. Průměr otvoru musí líco-
vat s upínací přírubou. Nepoužívejte žádné adaptéry nebo re-
dukce.
Bosch Power Tools
Při používání diamantových dělících kotoučů dbejte na to, aby
šipka směru otáčení na diamantovém dělícím kotouči a směr
otáčení elektronářadí (viz šipka směru otáčení na hlavě převo-
dovky) souhlasily.
Pořadí montáže je patrné na straně grafiky.
Pro upevnění brusného/rozbrušovacího kotouče našroubujte
upínací matici 10 a utáhněte ji kombinovaným klíčem 4.
Po montáži brusného nástroje před zapnutím zkontro-
lujte, zda je brusný nástroj správně namontován a mů-
že se volně otáčet. Zajistěte, aby se brusný nástroj ne-
dotýkal ochranného krytu nebo dalších dílů.
Lamelový brusný kotouč
Pro práce s lamelovým brusným kotoučem namontujte
vždy ochranu ruky 14.
Pryžový brusný talíř
Pro práce s pryžovým brusným talířem 15 namontujte
vždy ochranu ruky 14.
Pořadí montáže je patrné na straně grafiky.
Našroubujte kruhovou matici 17 a upněte ji pomocí kombiklí-
če 4.
Hrncový kartáč/kotoučový kartáč
Pro práce s hrncovým kartáčem nebo kotoučovým kar-
táčem namontujte vždy ochranu ruky 14.
Pořadí montáže je patrné na straně grafiky.
Hrncový kartáč/kotoučový kartáč se musí nechat našroubo-
vat tak daleko na brusné vřeteno, aby pevně přiléhal na příru-
bě brusného vřetene na konec závitu. Hrncový kartáč/kotou-
čový kartáč pevně utáhněte stranovým klíčem.
Dovolené brusné nástroje
Můžete používat všechny v tomto návodu k obsluze uvedené
brusné nástroje.
-1
Dovolený počet otáček [min
] resp. obvodová rychlost [m/s]
použitých brusných nástrojů musí minimálně odpovídat úda-
jům v následující tabulce.
Dbejte proto dovoleného počtu otáček resp. obvodové
rychlosti na etiketě brusného nástroje.
max.
[mm]
[mm]
D
b
100
6
22
115
7
22
125
7
22
100
–
D
115
–
125
–
d
70
30
M 10
b
70
30
M 14
D
Česky | 121
-1
d
[min
]
[m/s]
11000
80
11000
80
11000
80
–
11000
80
–
11000
80
–
11000
80
11000
45
11000
45
1 609 92A 3YF | (27.3.18)
