OBJ_BUCH-3270-001.book Page 44 Tuesday, March 27, 2018 10:21 AM
44 | Português
Ajustar a capa de proteção 7 de modo a evitar que voem
faúlhas na direção do operador.
Nota: Os ressaltos de codificação na capa de proteção 7 ga-
rantem que só possa ser montada uma capa de proteção
apropriada para a ferramenta elétrica.
Capa de proteção para cortar
Ao cortar com rebolos ligados deve ser sempre utiliza-
da uma capa de proteção para cortar 12.
Ao cortar pedras deve ser sempre assegurada uma as-
piração de pó suficiente.
A capa de proteção para cortar 12 é montada como a capa de
proteção para lixar 7.
Punho adicional
Só utilizar a sua ferramenta elétrica com o punho adi-
cional 5.
Atarraxar o punho adicional 5 de acordo com o tipo de traba-
lho, do lado direito ou do lado esquerdo do cabeçote de en-
grenagens.
Proteção para as mãos
Ao trabalhar com o prato abrasivo de borracha 15 ou
com a escova tipo tacho/escova plana/disco abrasivo
em forma de leque deverá sempre montar a protecção
para as mãos 14.
Fixar a proteção para as mãos 14 com o punho adicional 5.
Montar ferramentas abrasivas
Antes de todos trabalhos na ferramenta elétrica deverá
puxar a ficha de rede da tomada.
Não tocar em rebolos e discos de corte antes de esfria-
rem. Os discos se tornam bem quentes durante o trabalho.
Limpar o veio de retificação 6 e todas as peças a serem mon-
tadas.
Premir a tecla de bloqueio do veio 1 para prender e soltar as
ferramentas abrasivas e para imobilizar o veio de retificação.
Só acionar a tecla de bloqueio do veio com o veio de re-
tificação parado. Caso contrário é possível que a ferra-
menta elétrica seja danificada.
Disco abrasivo/de corte
Observe as dimensões das ferramentas abrasivas. O diâme-
tro do furo deve ser do tamanho certo para o flange de admis-
são. Não utilizar adaptadores nem redutores.
Ao utilizar discos de corte diamantados deverá assegurar-se
de que a seta do sentido de rotação sobre o disco de corte dia-
mantado coincida com o sentido de rotação da ferramenta
elétrica (veja seta do sentido de rotação sobre o cabeçote de
engrenagens).
A sequência de montagem está apresentada na página de es-
quemas.
Para fixar o disco de retificação/corte atarraxar a porca de
aperto 10 e apertar a mesma com a chave combinada 4.
Após montar a ferramenta abrasiva deverá controlar,
antes de ligar a ferramenta elétrica, se a ferramenta
abrasiva está montada corretamente e se pode ser mo-
vimentada livremente. Assegure-se de que a ferramen-
ta abrasiva não entre em contacto com outras peças.
1 609 92A 3YF | (27.3.18)
Disco abrasivo em forma de leque
Para trabalhar com o disco abrasivo em forma de le-
ques deverá sempre usar a proteção para as mãos 14.
Prato abrasivo de borracha
Para trabalhar com o prato abrasivo de borracha 15 de-
verá sempre montar a proteção para as mãos 14.
A sequência de montagem está apresentada na página de es-
quemas.
Atarraxar a porca redonda 17 e apertá-la com a chave combi-
nada 4.
Escova tipo tacho/escova plana
Para trabalhar com o disco abrasivo em forma de tacho
ou com a escova plana deverá sempre usar a proteção
para as mãos 14.
A sequência de montagem está apresentada na página de es-
quemas.
Deverá ser possível atarraxar a escova tipo tacho/escova pla-
na no veio de retificação, até que fiquem firmemente encosta-
das no flange do veio de retificação no fim da rosca do veio de
retificação. Apertar a escova tipo tacho/escova plana com a
chave de forqueta.

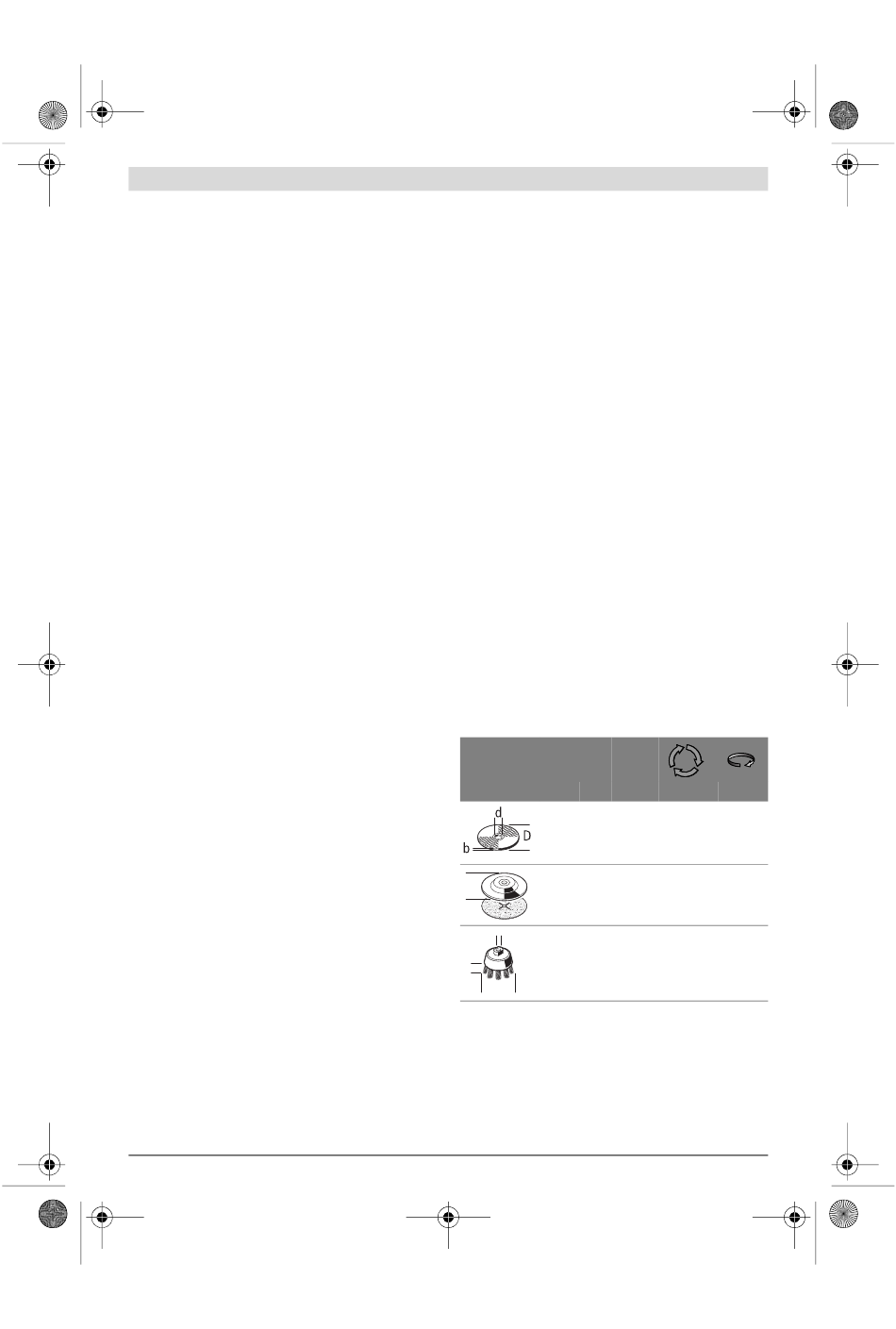

Ferramentas abrasivas admissíveis
Podem ser utilizadas todas as ferramentas abrasivas mencio-
nadas nesta instrução de serviço.
O número de rotação admissível [min
cunferencial [m/s] das ferramentas abrasivas utilizadas deve
corresponder às indicações contidas na tabela abaixo.
Observe portanto o número de rotação ou a velocidade cir-
cunferencial admissível como indicado na etiqueta da ferra-
menta abrasiva.
máx.
[mm]
[mm]
D
b
100
6
22
115
7
22
125
7
22
100
–
D
115
–
125
–
d
70
30
M 10
b
70
30
M 14
D
Girar o cabeçote de engrenagens
Antes de todos trabalhos na ferramenta elétrica deverá
puxar a ficha de rede da tomada.
-1
] ou a velocidade cir-
-1
d
[min
]
[m/s]
11000
80
11000
80
11000
80
–
11000
80
–
11000
80
–
11000
80
11000
45
11000
45
