OBJ_BUCH-3270-001.book Page 75 Tuesday, March 27, 2018 10:21 AM
Montage
Montering av skyddsutrustning
Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.
Anvisning: Om slipskivan brustit under drift eller stödanord-
ningarna på spängskyddet/elverktyget skadats, måste
berörda delar/elverktyget bytas ut eller för service skickas till
en serviceverkstad, för adresser se avsnittet "Kundtjänst och
användarrådgivning".

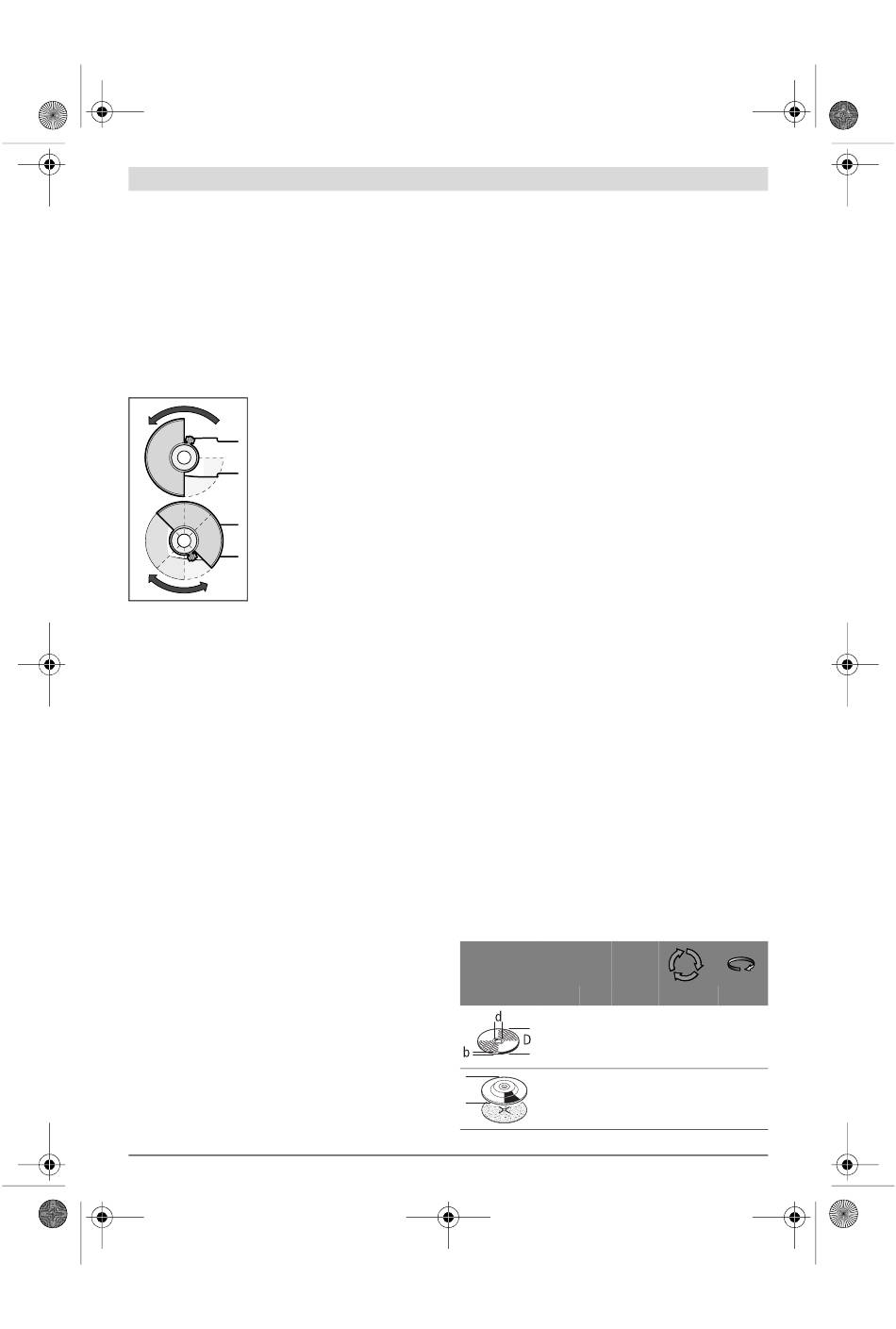

Sprängskydd för slipning
Skjut upp sprängskyddet 7 på spin-
delhalsen. Anpassa sprängskyddet
7 till den ställning arbetet kräver.
Lås sprängskyddet 7 genom att dra
fast låsskruven 20 med kombinyck-
eln 4.
Ställ in sprängskyddet 7 så att gnistor inte sprutas mot
användaren.
Anvisning: Kodnockarna på sprängskyddet 7 garanterar att
endast det sprängskydd kan monteras som passar till elverk-
tyget.
Sprängskydd för kapning
Vid kapning med bundna slipmedel använd alltid
sprängskyddet 12.
Vid kapning i sten ordna med dammutsugning till den
grad det behövs.
Sprängskyddet för kapning 12 monteras på samma sätt som
sprängskyddet för slipning 7.
Stödhandtag
Använd alltid elverktyget med stödhandtag 5.
Skruva fast stödhandtaget 5 i relation till arbetssätt till höger
eller vänster om växelhuset.
Handskydd
För arbeten med gummisliprondellen 15 eller med
koppborste/skivborste/lamellslipskiva skall alltid
handskyddet 14 monteras.
Fäst handskyddet 14 med stödhandtaget 5.
Montering av slipverktyg
Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.
Berör inte slip- och kapskivorna innan de svalnat. Ski-
vorna blir under arbetet mycket heta.
Rengör slipspindeln 6 och alla delar som skall monteras.
Tryck för fastspänning och lossning av slipverktyg spindellås-
knappen 1 för blockering av slipspindeln.
Bosch Power Tools
Tryck ned spindellåsknappen endast när slipspindeln
står stilla. I annat fall kan elverktyget skadas.
Slip-/kapskiva
Beakta slipverktygens dimensioner. Centrumhålet måste
passa till stödflänsen. Använd inte reducerstycken eller adap-
ter.
Kontrollera vid användning av diamantkapskivor att rotations-
pilen på diamantkapskivan och elverktygets rotation överens-
stämmer (se rotationspil på växelhuset).
Ordningsföljden vid montering visas på grafiksidan.
För att fästa slip-/kapningsskivan skruvar du upp spännmut-
tern 10 och spänner den med kombinyckeln 4.
Kontrollera efter montering och före start av slipverk-
tyget att det monterats på rätt sätt och kan rotera fritt.
Kontrollera att slipverktyget inte berör sprängskyddet
eller andra delar.
Lamellslipskiva
För arbeten med lamellslipskiva ska handskyddet 14
monteras.
Gummisliprondell
För arbeten med gummisliprondell 15 ska handskyd-
det 14 monteras.
Ordningsföljden vid montering visas på grafiksidan.
Skruva på rundmuttern 17 och spänn dem med kombinyckeln
4.
Koppborste/skivborste
För arbeten med koppborste eller skivborste ska hand-
skyddet 14 monteras.
Ordningsföljden vid montering visas på grafiksidan.
Koppborsten/skivborsten måste kunna skruvas upp på slip-
spindeln så långt att den ligger stadigt an mot slipspindelflän-
sen vid ändan på slipspindelgängan. Spänn fast koppborsten/
skivborsten med fast skruvnyckel.
Tillåtna slipverktyg
Alla de slipverktyg som anges i denna bruksanvisning kan
användas.
-1
Det tillåtna varvtalet [min
] resp. periferihastigheten [m/s]
hos använt slipverktyg måste minst motsvara uppgifterna i
tabellen nedan.
Beakta därför tillåtna varvtal resp. periferihastigheter på
slipverktygets etikett.
max.
[mm]
[mm]
D
b
100
6
22
115
7
22
125
7
22
100
–
D
115
–
125
–
Svenska | 75
-1
d
[min
]
[m/s]
11000
80
11000
80
11000
80
–
11000
80
–
11000
80
–
11000
80
1 609 92A 3YF | (27.3.18)
