Koelplaat
De koelplaat verwijderen
Vereisten
1. Volg de procedure in
Voordat u aan de onderdelen in de computer gaat
2. Verwijder de
batterij.
3. Verwijder de
primaire M.2 2280 SSD
4. Verwijder de onderplaat.
5. Verwijder de
Wi-Fi
I/O-kaart.
6. Verwijder de WLAN.
7. Verwijder de
dock
I/O-kaart.
Over deze taak

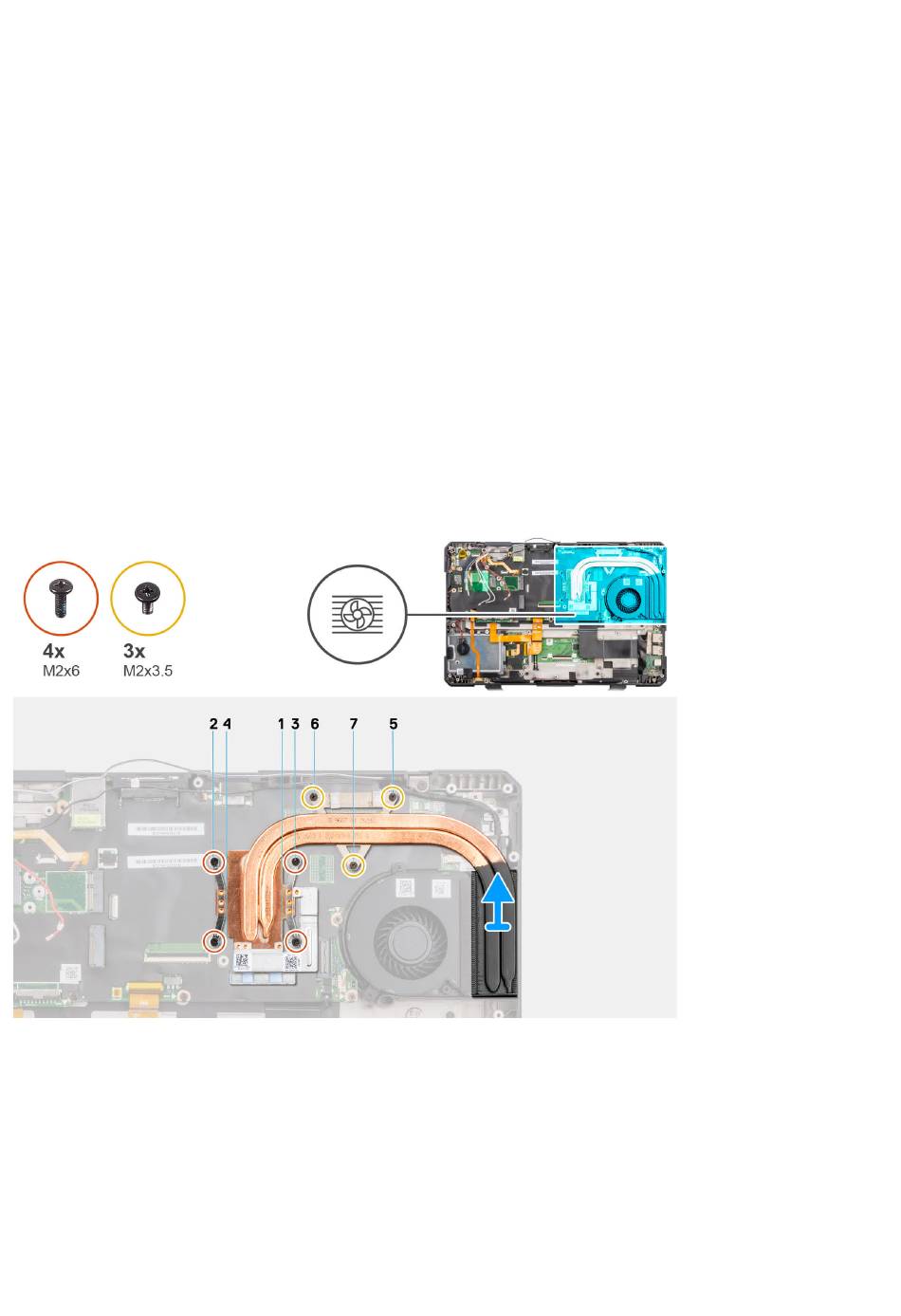

De volgende afbeeldingen geven de locatie van de koelplaat aan en bieden een visuele weergave van de verwijderingsprocedure.
Stappen
1. Verwijder de drie schroeven (M2x3.5) en vier schroeven (M2x6) (in omgekeerde volgorde, 7->6->5->4->3->2->1) terug waarmee de
koelplaat aan de systeemkaart wordt bevestigd.
2. Til de koelplaat weg van het systeemchassis.
of de
primaire M.2 2230
SSD.
gewerkt.
of de
primaire M.2 2230
SSD.
werken.
