Koelplaat
De koelplaat verwijderen
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de simkaart.
3. Verwijder de onderplaat.
Over deze taak
OPMERKING:
Tijdens de normale werking kan de koelplaat heet worden. Laat de koelplaat voldoende lang afkoelen voordat u deze
aanraakt.
OPMERKING:
Om te zorgen dat de processor maximaal wordt gekoeld, raakt u de gebieden voor warmteoverdracht op de koelplaat
niet aan. Het vet van uw huid kan het warmteoverdrachtvermogen van thermisch vet verminderen.
De volgende afbeeldingen geven de locatie van de koelplaat aan en bieden een visuele weergave van de verwijderingsprocedure.

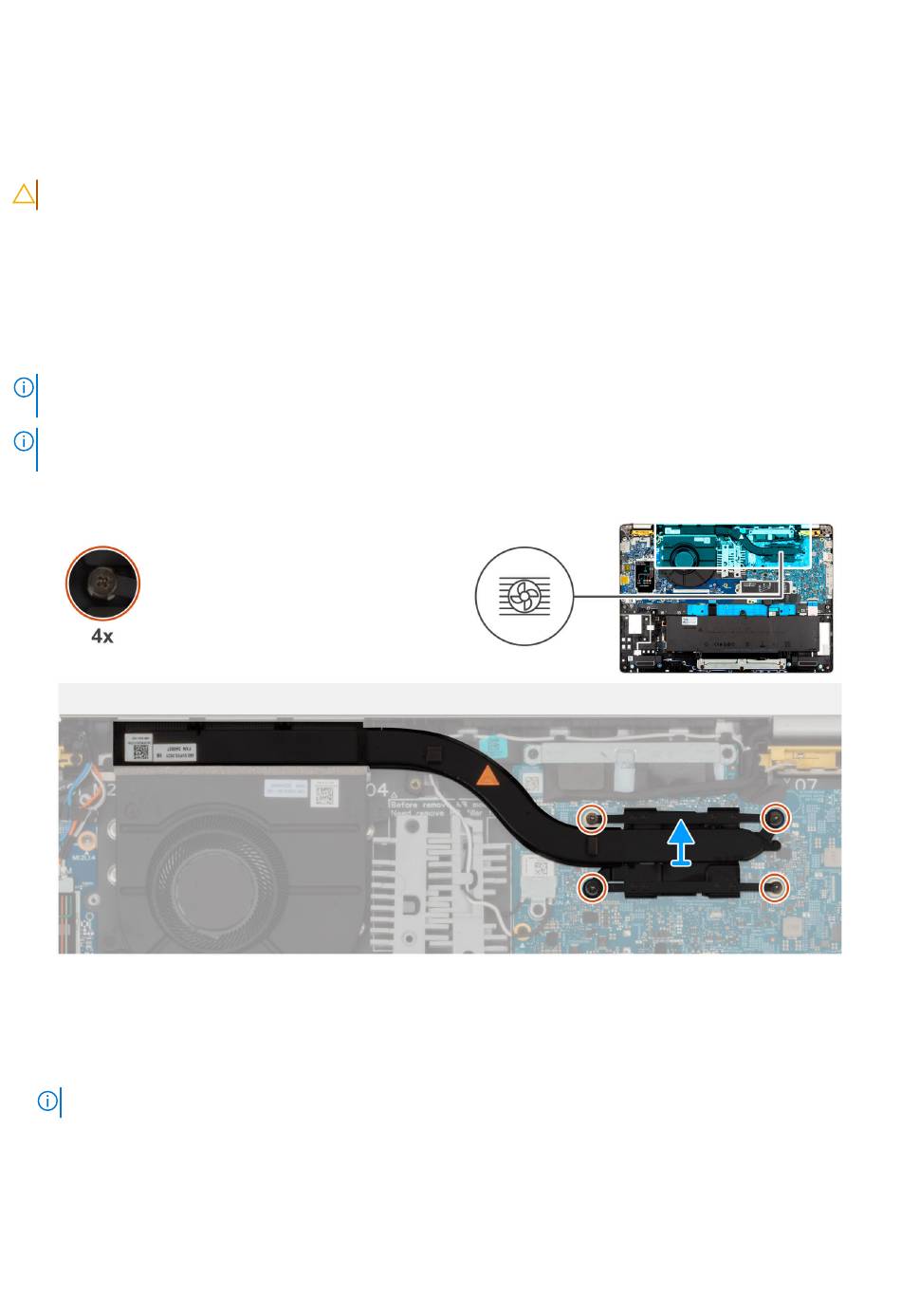

Afbeelding 46. De koelplaat verwijderen
Stappen
1. Koppel de ventilatorkabel los van de systeemkaart en verwijder deze uit de routeringsgeleiders op het binnenframe van de eenheid.
2. Maak de vier borgschroeven los die de koelplaat aan de systeemkaart bevestigen.
OPMERKING:
Draai de geborgde schroeven los in de omgekeerde volgorde die wordt vermeld op de koelplaat [4 > 3 > 2 > 1].
3. Til de koelplaat weg van de systeemkaart.
werken.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
