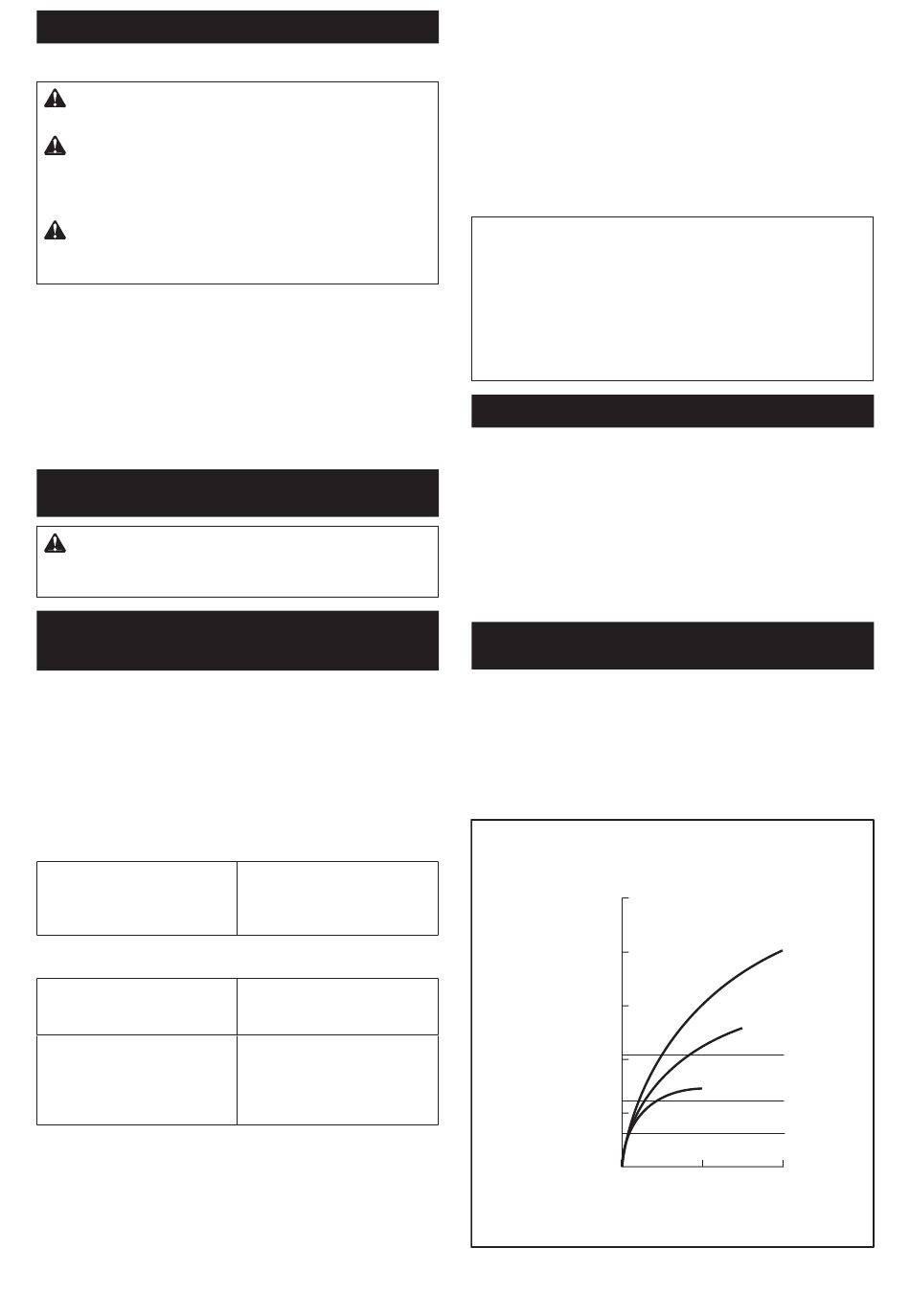

Fonctionnement de l'inverseur
► Fig.5: 1. Levier de l'inverseur
ATTENTION :
Vérifiez toujours le sens de
rotation avant d'utiliser l'outil.
ATTENTION :
N'utilisez l'inverseur qu'une
fois que l'outil est complètement arrêté. Si vous
changez le sens de rotation avant l'arrêt de l'outil,
vous risquez de l'endommager.
ATTENTION :
Lorsque vous n'utilisez pas
l'outil, placez toujours le levier de l'inverseur en
position neutre.
L'outil possède un inverseur qui permet de changer
le sens de rotation. Enfoncez le levier de l'inverseur
du côté A pour une rotation dans le sens des aiguilles
d'une montre, ou du côté B pour une rotation dans le
sens inverse des aiguilles d'une montre.
La gâchette ne peut pas être enclenchée lorsque le
levier de l'inverseur se trouve en position neutre.
ASSEMBLAGE
ATTENTION :
Assurez-vous toujours que
l'outil est hors tension et que sa batterie est reti-
rée avant d'effectuer toute tâche dessus.
Installation ou retrait de l'embout de
vissage/embout à douille
Accessoire en option
► Fig.6
Utilisez exclusivement un embout de vissage/embout à
douille doté de la partie à insérer indiquée sur la figure.
N'utilisez aucun autre embout de vissage/embout à
douille.
Pour outil à orifice d'embout de vissage peu
profond
A = 12 mm
B = 9 mm
Pour outil à orifice d'embout de vissage profond
A = 17 mm
B = 14 mm
A = 12 mm
B = 9 mm
1.
Pour installer l'embout de vissage, tirez le man-
chon dans le sens de la flèche et insérez l'embout
de vissage à fond dans le manchon.
Libérez ensuite le manchon pour fixer l'embout de
vissage.
► Fig.7: 1. Embout de vissage 2. Manchon
Utilisez exclusivement ces
types d'embout de vissage.
Suivez la procédure 1. (Note)
Porte-embout non requis.
Pour installer ces types
d'embout de vissage, suivez
la procédure 1.
Pour installer ces types
d'embout de vissage, suivez
la procédure 2. (Note) Un
porte-embout est requis pour
installer l'embout.
2.
Pour installer l'embout de vissage, tirez le manchon dans
le sens de la flèche et insérez le porte-embout et l'embout
de vissage à fond dans le manchon. Le porte-embout doit
être inséré dans le manchon, avec son extrémité pointue
orientée vers l'intérieur du manchon. Libérez ensuite le
manchon pour fixer l'embout de vissage.
► Fig.8: 1. Embout de vissage 2. Porte-embout
3. Manchon
Pour retirer l'embout de vissage, tirez sur le manchon
dans le sens de la flèche et enlevez l'embout de vissage.
NOTE : Si l'embout de vissage n'est pas inséré assez
profondément dans le manchon, celui-ci ne revient pas
à sa position d'origine et l'embout de vissage ne se
trouve pas bien fixé. Dans ce cas, insérez à nouveau
l'embout conformément aux instructions ci-dessus.
NOTE : Après avoir inséré l'embout de vissage, assu-
rez-vous qu'il est fermement fixé. Ne l'utilisez pas s'il
sort du manchon.
Installation du crochet
► Fig.9: 1. Rainure 2. Crochet 3. Vis
L'outil est équipé d'un crochet pratique qui permet
de l'accrocher temporairement. Ce crochet s'installe
d'un côté comme de l'autre de l'outil. Pour installer le
crochet, insérez-le dans une des rainures situées de
chaque côté du carter de l'outil, puis serrez-le avec une
vis. Pour l'enlever, desserrez la vis et retirez-le.
UTILISATION
► Fig.10
Le couple de serrage correct peut varier en fonction du
type ou de la dimension de la vis/du boulon, du maté-
riau de la pièce à fixer, etc. Le rapport entre le couple
de serrage et le temps de serrage est donné à la figure.
Couple de serrage correct pour boulon standard
N•m
(kgf•cm)
100
(1020)
80
(816)
60
(612)
2
40
(408)
20
(204)
1. Temps de serrage (en secondes) 2. Couple de serrage
12 FRANÇAIS
M10
M8
0
1
2
1
M12
M12
M10
M8
