Bu aletin dönüş yönünü değiştirmek için bir ters döndürme
anahtarı vardır. Ters döndürme anahtarına saat yönünde dönüş
için A tarafından tersi yönde dönüş içinse B tarafından bastırın.
Ters döndürme anahtarı nötr konumundayken tetik
anahtar çekilemez.
MONTAJ
DİKKAT:
Alet üzerinde herhangi bir iş yap-
madan önce aletin kapalı ve batarya kartuşunun
ayrılmış olduğundan daima emin olun.
Tornavida ucunun/lokma ucunun
takılması ya da çıkarılması
İsteğe bağlı aksesuar
► Şek.6
Sadece şekilde gösterilen takma kısımları olan torna-
vida ucunu/lokma ucunu kullanın. Başka herhangi bir
tornavida/lokma ucu kullanmayın.
Tornavida ucu takma deliği sığ olan alet için
A=12 mm
B=9 mm
Tornavida ucu takma deliği derin olan alet için
A=17 mm
B=14 mm
A=12 mm
B=9 mm
1.
Tornavida ucunu takmak için, kovanı ok yönünde çekin
ve tornavida ucunu girebildiği kadar kovana geçirin.
Sonra tornavida ucunu sabitlemek için kovanı
serbest bırakın.
► Şek.7: 1. Tornavida ucu 2. Kovan
2.
Tornavida ucunu takmak için, kovanı ok yönünde
çekin ve uç ekini ve tornavida ucunu girebildiği
kadar kovana geçirin. Uç eki kovana sivri ucu içe
bakacak şekilde geçirilmelidir. Sonra tornavida
ucunu sabitlemek için kovanı serbest bırakın.
► Şek.8: 1. Tornavida ucu 2. Uç eki 3. Kovan
Ucu çıkarmak için, kovanı ok yönünde çekin ve torna-
vida ucunu dışarı çekin.
NOT: Eğer tornavida ucu kovanın içine yeterince derin sokul-
mazsa kovan orijinal konumuna dönmez ve uç sabitlenmez. Bu
durumda, ucu yukarıdaki talimatlara göre yeniden takmaya çalışın.
NOT: Tornavida ucunu taktıktan sonra, sıkı şekilde sabitlen-
diğinden emin olun. Eğer dışarı çıkıyorsa, ucu kullanmayın.
Kancanın takılması
► Şek.9: 1. Oluk 2. Kanca 3. Vida
Kanca aletin geçici bir süre asılmasına yarar. Bu kanca
aletin her iki yanına da takılabilir. Kancayı takmak için,
onu alet gövdesinin her iki yanındaki oluklardan birine
geçirin ve sonra bir vida ile sabitleyin. Çıkarmak için,
vidayı gevşetin ve sonra dışarı çekip alın.
Sadece bu tip tornavida
uçlarını kullanın. 1 no.lu
prosedürünü izleyin. (Not) Uç
eki gerekli değildir.
Bu tür uçları takmak için 1
no.lu prosedürü kullanın.
Bu tür uçları takmak için 2 no.lu
prosedürü kullanın. (Not) Ucu
takmak için uç eki gereklidir.
KULLANIM
► Şek.10

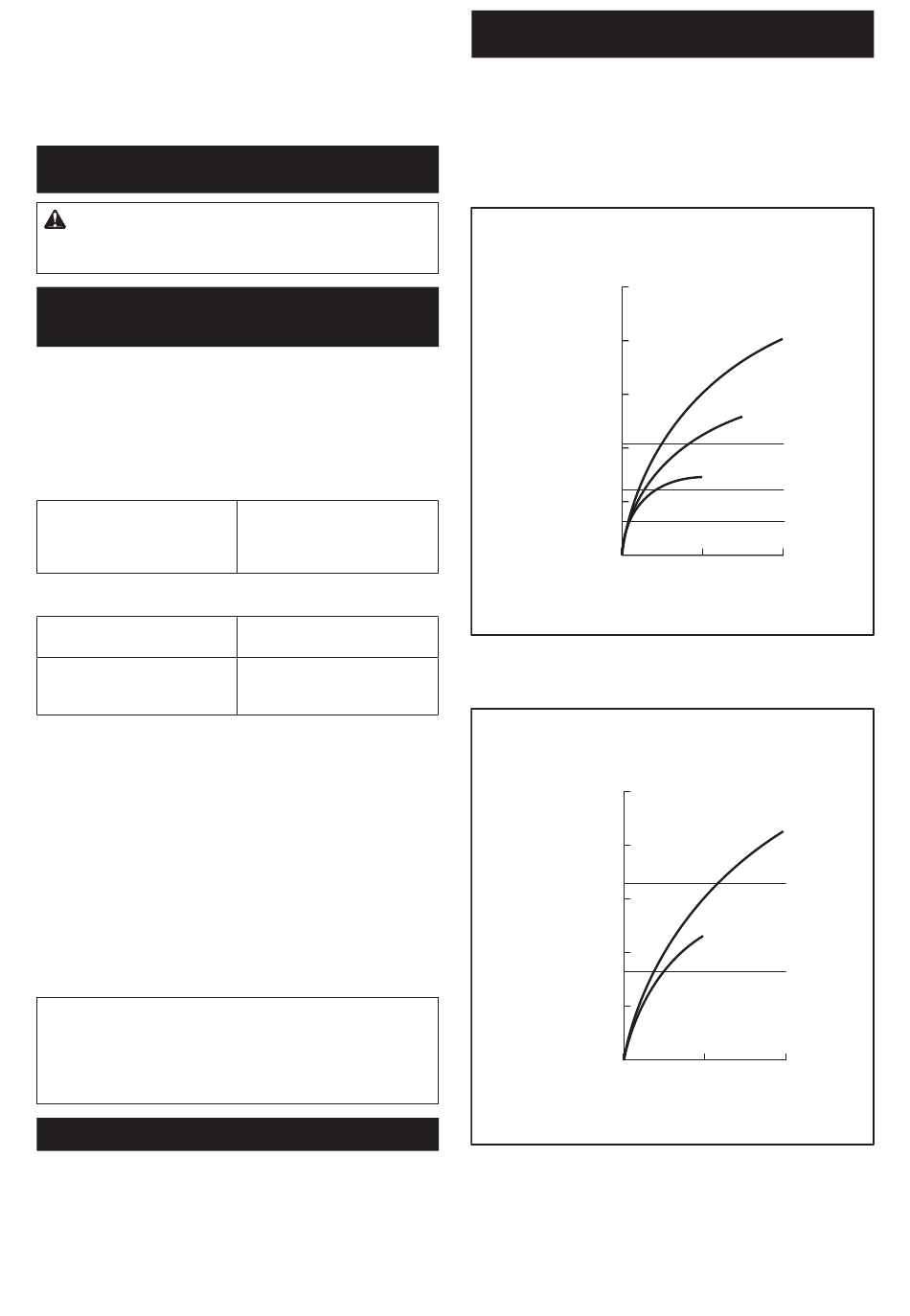

Doğru sıkma torku vidanın/cıvatanın, sıkılacak iş par-
çasının malzemesinin, vs. boyutuna veya tipine göre
değişebilir. Sıkma torku ve sıkma süresi arasındaki ilişki
şekillerde gösterilmektedir.
Standart cıvata için doğru sıkma torku
N•m
(kgf•cm)
100
(1020)
80
(816)
60
(612)
2
40
(408)
20
(204)
1. Sıkma süresi (saniye) 2. Sıkma torku
Yüksek germe cıvatası için doğru sıkma torku
N•m
(kgf•cm)
100
(1020)
(816)
(612)
2
(408)
(204)
1. Sıkma süresi (saniye) 2. Sıkma torku
Aleti sıkıca tutun ve tornavida ucunu vida başına geçi-
rin. Alete, ileriye doğru, ucun vida üzerinden kaymaya-
cağı kadar bir baskı uygulayın ve işlemi başlatmak için
aleti çalıştırın.
58 TÜRKÇE
M10
M8
0
1
1
80
60
M8
40
20
0
1
1
M12
M12
M10
M8
2
M10
M10
M8
2
