Per un utensile con foro profondo per la punta per
avvitatore
A=17 mm
B=14 mm
A=12 mm
B=9 mm
1.
Per installare la punta per avvitatore, tirare il mani-
cotto nella direzione della freccia e inserire fino in
fondo la punta per avvitatore nel manicotto.
Quindi, sbloccare il manicotto per fissare la punta
per avvitatore.
► Fig.7: 1. Punta per avvitatore 2. Manicotto
2.
Per installare la punta per avvitatore, tirare il
manicotto nella direzione della freccia e inserire
fino in fondo nel manicotto l'adattatore per punte
e la punta per avvitatore. L'adattatore per punte
va inserito nel manicotto con l'estremità appuntita
rivolta verso l'interno. Quindi, rilasciare il mani-
cotto per fissare la punta per avvitatore.
► Fig.8: 1. Punta per avvitatore 2. Adattatore per
punte 3. Manicotto
Per rimuovere la punta per avvitatore, tirare il manicotto
nella direzione della freccia ed estrarre la punta per
avvitatore.
NOTA: Qualora la punta per avvitatore non sia inse-
rita fino in fondo nel manicotto, quest'ultimo non torna
sulla sua posizione originale e la punta per avvitatore
non viene fissata. In tal caso, provare a reinserire la
punta attenendosi alle istruzioni indicate sopra.
NOTA: Dopo aver inserito la punta per avvitatore,
accertarsi che sia fissata saldamente. Qualora fuorie-
sca, non utilizzarla.
Installazione del gancio
► Fig.9: 1. Scanalatura 2. Gancio 3. Vite
Il gancio è utile per appendere temporaneamente l'u-
tensile. Può essere installato da entrambi i lati dell'uten-
sile. Per installare il gancio, inserirlo in una scanalatura
da uno dei lati del corpo dell'utensile, quindi fissarlo con
una vite. Per rimuoverlo, allentare la vite ed estrarlo.
Per installare questi tipi di
punte per avvitatore, attenersi
alla procedura 1.
Per installare questi tipi di
punte per avvitatore, attenersi
alla procedura 2. (Nota)
L'adattatore per punte è
necessario per installare la
punta.
FUNZIONAMENTO
► Fig.10

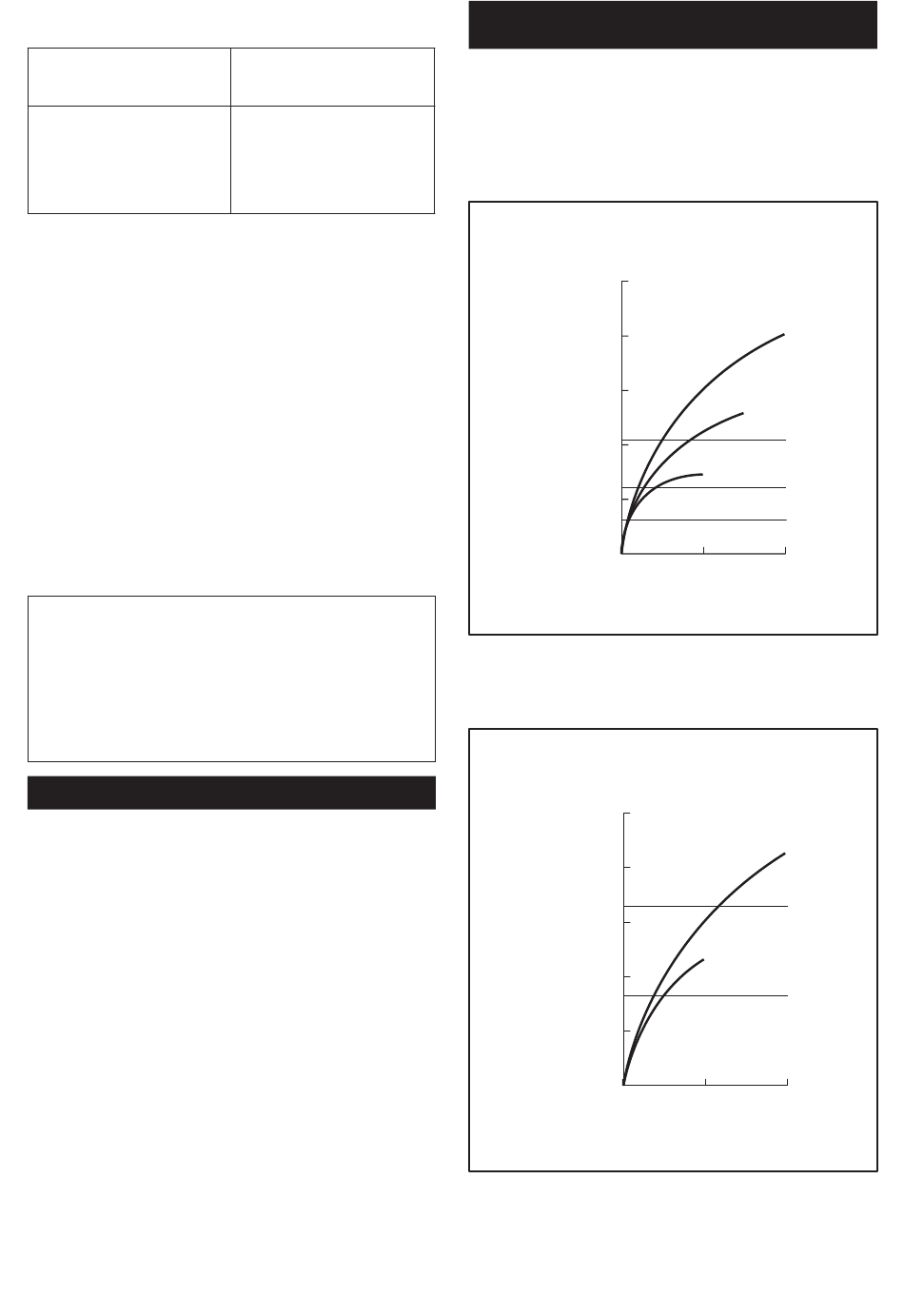

La coppia di serraggio corretta potrebbe variare a
seconda del tipo o delle dimensioni della vite/bullone, del
materiale del pezzo da fissare, e così via. Il rapporto tra la
coppia e il tempo di serraggio è mostrato nelle figure.
Coppia di serraggio corretta per un bullone standard
N•m
(kgf•cm)
100
(1020)
(816)
(612)
2
(408)
(204)
1. Tempo di serraggio (secondi) 2. Coppia di serraggio
Coppia di serraggio corretta per un bullone ad alta
resistenza alla trazione
N•m
(kgf•cm)
100
(1020)
(816)
(612)
2
(408)
(204)
1. Tempo di serraggio (secondi) 2. Coppia di serraggio
Tenere saldamente l'utensile e posizionare l'estremità della
punta per avvitatore nella testa della vite. Esercitare una pres-
sione in avanti sull'utensile in modo che la punta non scivoli via
dalla vite, quindi accendere l'utensile per iniziare a utilizzarlo.
25 ITALIANO
80
60
M10
40
M8
20
0
1
1
80
60
M8
40
20
0
1
1
M12
M12
M10
M8
2
M10
M10
M8
2
