Για εργαλείο με βαθιά οπή μύτης βιδώματος
A=17 mm
B=14 mm
A=12 mm
B=9 mm
1.
Για να τοποθετήσετε τη μύτη βιδώματος, τραβήξτε
το τσοκ προς την κατεύθυνση του βέλους και εισα-
γάγετε τη μύτη βιδώματος στο τσοκ μέχρι τέρμα.
Κατόπιν, αφήστε το τσοκ για να ασφαλίσετε τη
μύτη βιδώματος.
► Εικ.7: 1. Μύτη βιδώματος 2. Τσοκ
2.
Για να τοποθετήσετε τη μύτη βιδώματος, τραβήξτε
το τσοκ προς την κατεύθυνση του βέλους και εισα-
γάγετε το τεμάχιο μύτης και τη μύτη βιδώματος
στο τσοκ μέχρι τέρμα. Το τεμάχιο μύτης πρέπει να
εισαχθεί στο τσοκ με το μυτερό άκρο στραμμένο
προς τα μέσα. Κατόπιν, αφήστε το τσοκ για να
ασφαλίσετε τη μύτη βιδώματος.
► Εικ.8: 1. Μύτη βιδώματος 2. Τεμάχιο μύτης 3. Τσοκ
Για να βγάλετε τη μύτη βιδώματος, τραβήξτε το τσοκ
προς την κατεύθυνση του βέλους και τραβήξτε τη μύτη
βιδώματος προς τα έξω.
ΠΑΡΑΤΗΡΗΣΗ: Αν η μύτη βιδώματος δεν έχει εισα-
χθεί αρκετά βαθιά μέσα στο τσοκ, το τσοκ δεν θα
επιστρέψει στην αρχική του θέση και η μύτη βιδώμα-
τος δεν θα ασφαλιστεί. Στην περίπτωση αυτή, προ-
σπαθήστε να εισαγάγετε ξανά την μύτη σύμφωνα με
τις παραπάνω οδηγίες.
ΠΑΡΑΤΗΡΗΣΗ: Αφού τοποθετήσετε τη μύτη βιδώμα-
τος, βεβαιωθείτε ότι είναι καλά ασφαλισμένη. Αν όμως
βγει έξω, μην τη χρησιμοποιήσετε.
Τοποθέτηση γάντζου
► Εικ.9: 1. Αυλάκωση 2. Γάντζος 3. Βίδα
Ο γάντζος είναι βολικός για προσωρινό κρέμασμα του
εργαλείου. Μπορεί να τοποθετηθεί σε οποιαδήποτε
πλευρά του εργαλείου. Για να τοποθετήσετε το γάντζο,
βάλτε τον σε μια αυλάκωση στο περίβλημα του εργα-
λείου σε οποιαδήποτε πλευρά και μετά ασφαλίστε τον
με μια βίδα. Για να τον αφαιρέσετε, χαλαρώστε τη βίδα
και μετά αφαιρέστε τον.
Για την τοποθέτηση μυτών
βιδώματος αυτού του τύπου,
ακολουθήστε τη διαδικασία 1.
Για την τοποθέτηση μυτών
βιδώματος αυτού του τύπου,
ακολουθήστε τη διαδικασία 2.
(Σημείωση) Απαιτείται τεμάχιο
μύτης για την τοποθέτηση
της μύτης.
ΛΕΙΤΟΥΡΓΙΑ
► Εικ.10
Η σωστή ροπή στερέωσης μπορεί να διαφέρει ανάλογα από το
είδος ή το μέγεθος της βίδας/μπουλονιού, το υλικό του τεμα-
χίου εργασίας προς στερέωση, κλπ. Η σχέση μεταξύ ροπής
στερέωσης και χρόνου στερέωσης φαίνεται στις εικόνες.

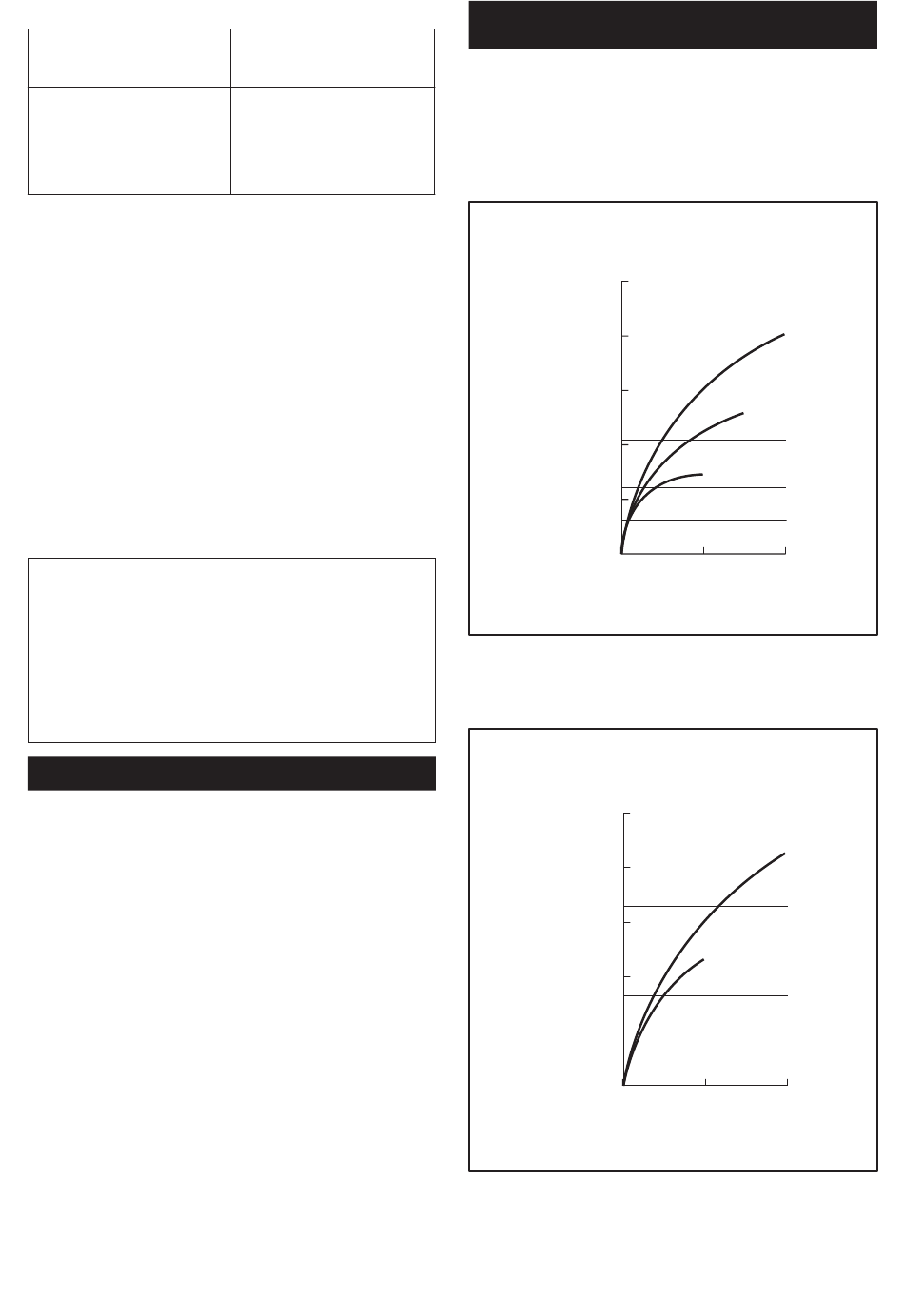

Σωστή ροπή στερέωσης για κανονικό μπουλόνι
N•m
(kgf•cm)
100
(1020)
(816)
(612)
2
(408)
(204)
1. Χρόνος στερέωσης (δευτερόλεπτα) 2. Ροπή στερέωσης
Σωστή ροπή στερέωσης για μπουλόνι υψηλού
εφελκυσμού
N•m
(kgf•cm)
100
(1020)
(816)
(612)
2
(408)
(204)
1. Χρόνος στερέωσης (δευτερόλεπτα) 2. Ροπή στερέωσης
Κρατήστε το εργαλείο σταθερά και βάλτε την άκρη της μύτης
βιδώματος στην κεφαλή της βίδας. Εφαρμόστε πίεση προς
τα εμπρός στο εργαλείο έτσι ώστε η μύτη να μην ξεφύγει από
τη βίδα και ανάψτε το εργαλείο για να αρχίσει η εργασία.
53 ΕΛΛΗΝΙΚΑ
80
60
M10
40
M8
20
0
1
1
80
60
M8
40
20
0
1
1
M12
M12
M10
M8
2
M10
M10
M8
2
