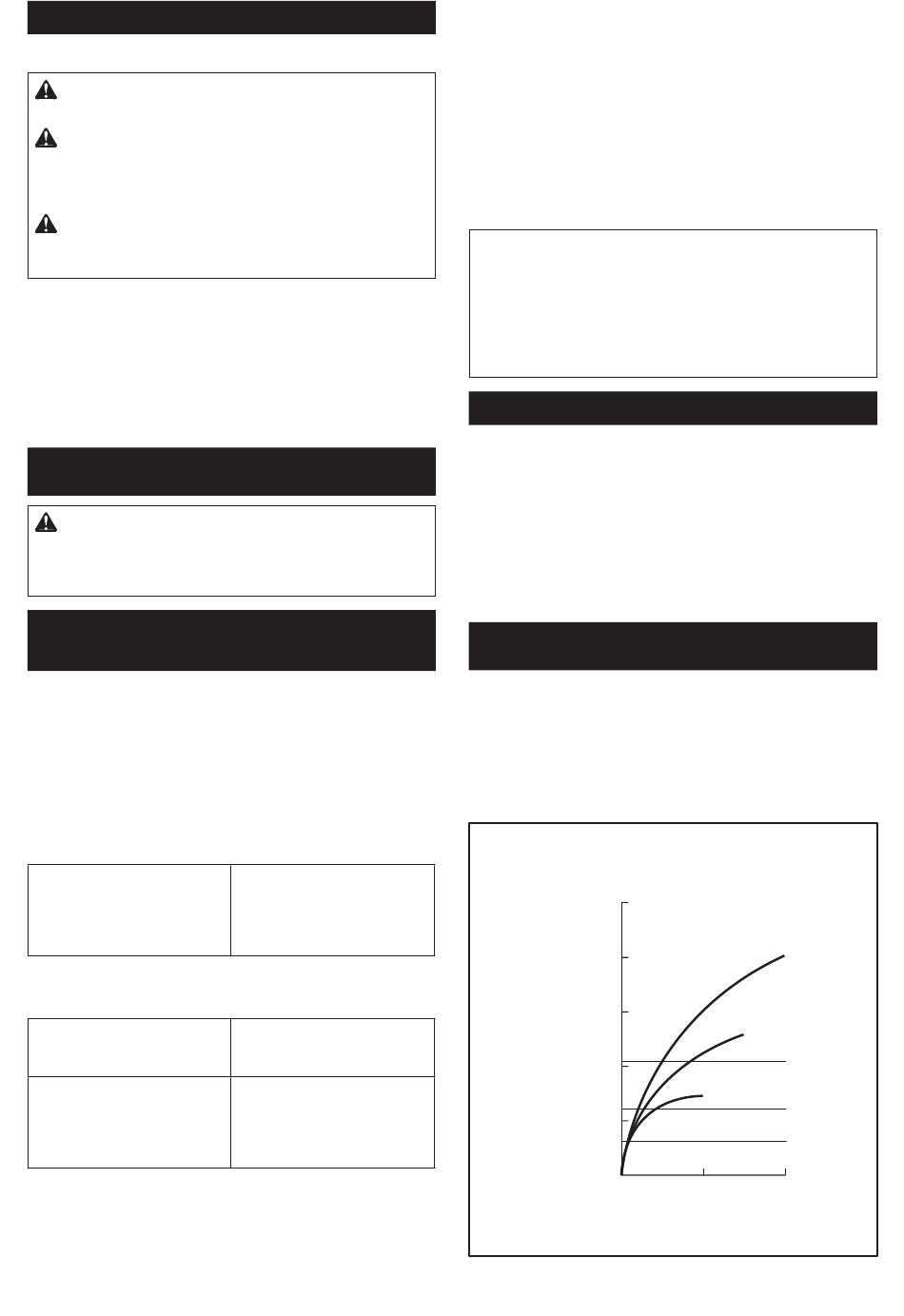

Ação do interruptor de inversão
► Fig.5: 1. Alavanca do interruptor de inversão
PRECAUÇÃO:
Verifique sempre a direção de
rotação antes da operação.
PRECAUÇÃO:
Só utilize o interruptor de
inversão depois de a ferramenta estar completa-
mente parada. Mudar a direção de rotação antes de
a ferramenta parar pode estragar a ferramenta.
PRECAUÇÃO:
Quando não estiver a utilizar a
ferramenta, coloque sempre a alavanca do inter-
ruptor de inversão na posição neutra.
Esta ferramenta tem um interruptor de inversão para
mudar a direção de rotação. Pressione a alavanca do
interruptor de inversão no lado A para rotação para a
direita ou no lado B para rotação para a esquerda.
Quando a alavanca do interruptor de inversão está na
posição neutra, não é possível carregar no gatilho.
MONTAGEM
PRECAUÇÃO:
Certifique-se sempre de
que a ferramenta está desligada e a bateria
retirada antes de executar qualquer trabalho na
ferramenta.
Instalar ou retirar a broca de
aparafusar/broca de contacto
Acessório opcional
► Fig.6
Utilize só brocas de aparafusar/brocas de contacto que
tenham a parte de inserção como mostrado na figura.
Não utilize outras brocas de aparafusar/brocas de
contacto.
Para ferramenta com furo de broca de aparafusar
raso
A=12 mm
B=9 mm
Para ferramenta com furo de broca de aparafusar
fundo
A=17 mm
B=14 mm
A=12 mm
B=9 mm
1.
Para instalar a broca de aparafusar, puxe a manga
na direção da seta e coloque a broca de aparafusar
dentro da manga, o mais fundo possível.
Em seguida, solte a manga para prender a broca
de aparafusar.
► Fig.7: 1. Broca de aparafusar 2. Manga
Utilize só estes tipos de bro-
cas de aparafusar. Execute
o procedimento 1. (Nota)
Não necessita de extensão
da broca.
Para instalar estes tipos de
broca de aparafusar, execute
o procedimento 1.
Para instalar estes tipos de
broca de aparafusar, execute
o procedimento 2. (Nota)
Necessita de extensão da
broca para instalar a broca.
2.
Para instalar a broca de aparafusar, puxe a manga
na direção da seta e coloque a extensão da broca
e a broca de aparafusar dentro da manga, o mais
fundo possível. A extensão da broca deve ser colo-
cada dentro da manga com a extremidade pontia-
guda virada para dentro. Depois, solte a manga
para prender a broca de aparafusar.
► Fig.8: 1. Broca de aparafusar 2. Extensão da broca
3. Manga
Para remover a broca de aparafusar, puxe a manga na
direção da seta e puxe a broca de aparafusar para fora.
NOTA: Se a broca de aparafusar não estiver colo-
cada suficientemente funda na manga, a manga não
voltará para a sua posição original e a broca de apa-
rafusar não ficará presa. Neste caso, volte a colocar
a broca de acordo com as instruções acima.
NOTA: Depois de colocar a broca de aparafusar, certifi-
que-se de que está presa firmemente. Se sair, não a utilize.
Instalar o gancho
► Fig.9: 1. Ranhura 2. Gancho 3. Parafuso
O gancho é conveniente para pendurar temporaria-
mente a ferramenta. Pode ser instalado em qualquer
um dos lados da ferramenta. Para instalar o gancho,
coloque-o numa ranhura no corpo da ferramenta em
qualquer um dos lados e prenda-o com um parafuso.
Para o retirar, solte o parafuso e retire-o.
OPERAÇÃO
► Fig.10
O binário de aperto adequado pode diferir dependendo do
tipo e tamanho do parafuso/perno, do material da peça de
trabalho a ser apertada, etc. A relação entre o binário de
aperto e o tempo de aperto é indicada nas figuras.
Binário de aperto adequado para o perno normal
N•m
(kgf•cm)
100
(1020)
(816)
(612)
2
(408)
(204)
1. Tempo de aperto (segundos) 2. Binário de aperto
42 PORTUGUÊS
80
60
M10
40
M8
20
0
1
1
M12
M12
M10
M8
2
