Classificatie - OERTLI GVR 140 Condens Technische Handleiding
Condensatie-gas met sanitair-warmwatertoestel
Verberg thumbnails
Zie ook voor GVR 140 Condens:
- Gebruiksaanwijzing (16 pagina's) ,
- Installatiehandleiding (20 pagina's)
Inhoudsopgave
Advertenties
5.1

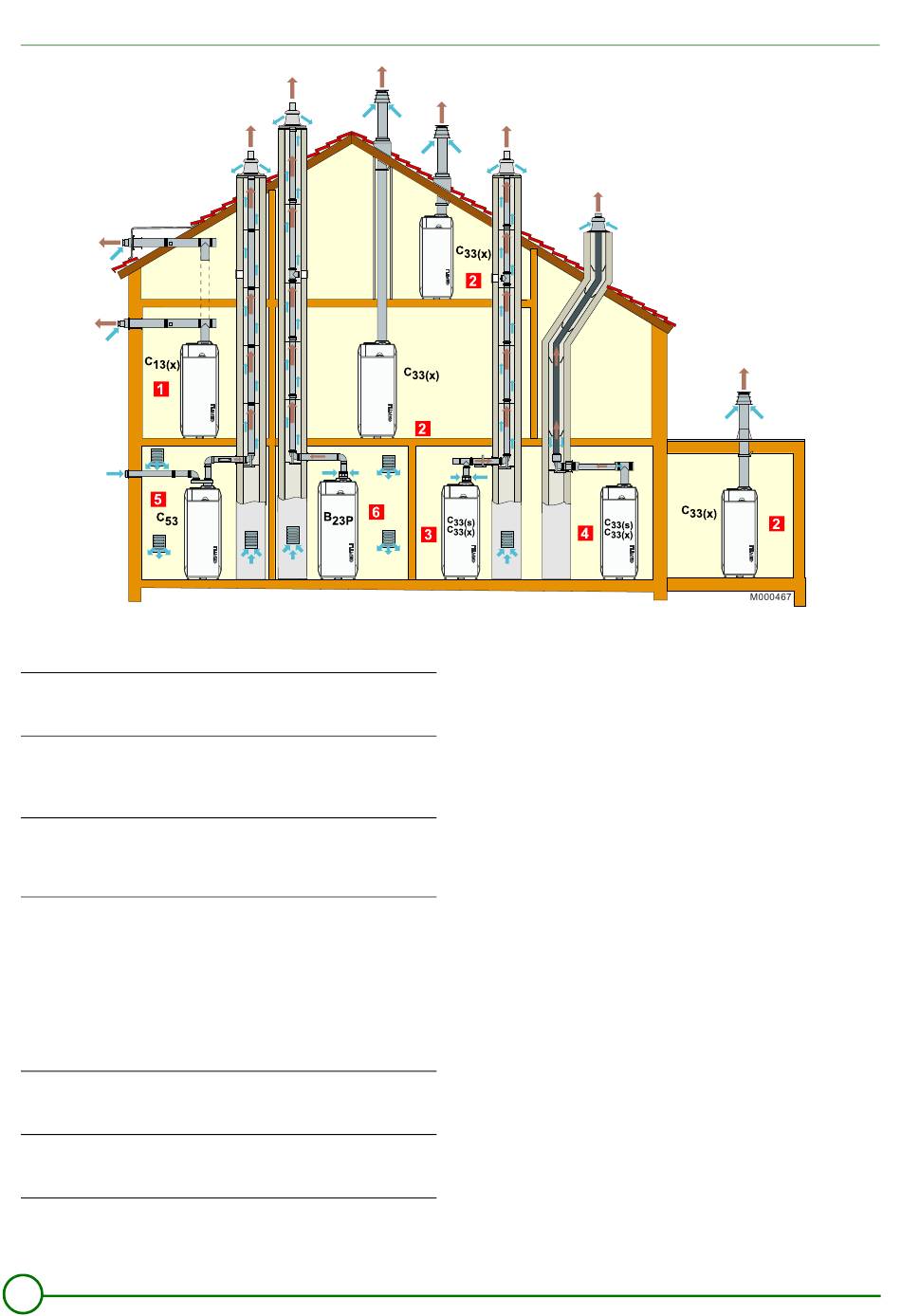

Classificatie
(s) Uitsluitend geldig voor België
(x) uitsluitend voor Duitsland
1
Configuratie C
:
13(x)
Aansluiting lucht/rookgassen op een horizontale terminal (ook wel
trekgat genoemd) door middel van concentrische leidingen
2
Configuratie C
:
33(x)
Aansluiting lucht/rookgassen op een verticale terminal (uitgang van
een dak) door middel van concentrische leidingen
of
3
Aansluiting lucht/rookgassen in het verwarmingslokaal, en
enkelvoudig in de schoorsteen (oxidatieve lucht als tegenstroom in
het rookkanaal) door middel van concentrische leidingen
of
4
Aansluiting lucht/rookgassen in het verwarmingslokaal en
enkelvoudige "flex" in de schoorsteen (oxidatieve lucht als
tegenstroom in het rookkanaal) door middel van concentrische
leidingen.
Voor België:
Configuratie C
: Voor de aansluiting op de verwarmingsketel en
33(s)
voor de terminal mogen uitsluitend originele onderdelen gebruikt
worden. De vrije ruimte moet voldoen aan de norm. De schoorsteen
moet gereinigd worden vóór het plaatsen van de afvoerleiding.
5
Configuratie C
:
53
Aparte aansluiting lucht en rookgassen via een bi-fluxadapter en
enkelvoudige leidingen (oxidatieve lucht wordt buiten genomen)
6
Configuratie B
:
23P
Schoorsteenaansluiting (enkelvoudige leiding in het rookkanaal, de
oxidatieve lucht wordt in het verwarmingslokaal genomen)
30
GVR 140 Condens
05/03/07 - 300001453-001-E
