6 Elektrische aansluiting
Voor de conformiteit van de elektrische aansluiting, moet het
apparaat gevoed worden door een circuit uitgerust met een
meerpolige afstandsschakelaar met een opening groter dan 3 mm of
een stopcontact.

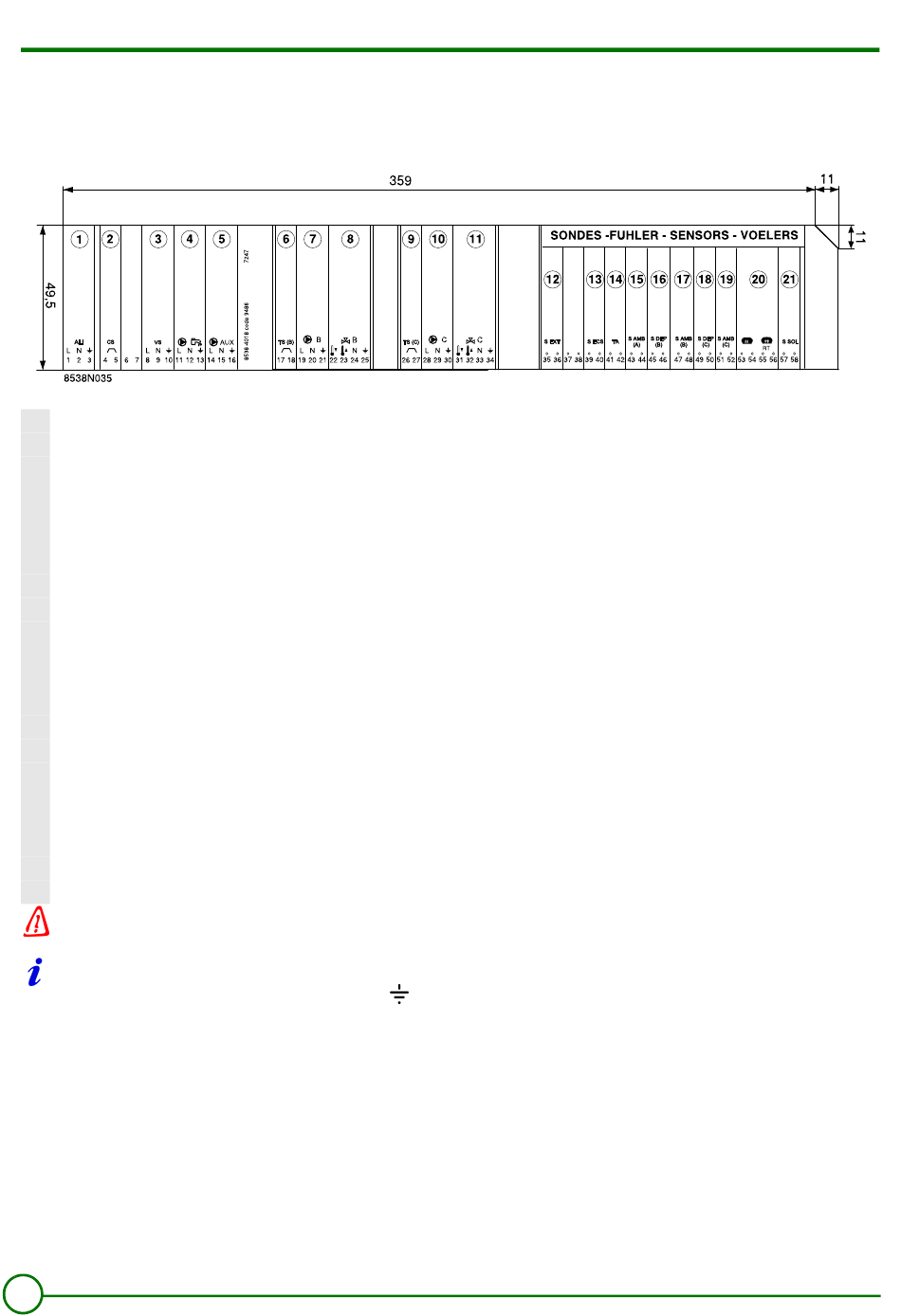

1
Voeding
2
Veiligheitscontact
3
Veiligheidsklep
4
Omkeerschuif
5
Hulppomp
6
Veiligheidsthermostaat (circuit B)
7
Pomp (circuit B)
8
Driewegmengkraan (circuit B)
9
Veiligheidsthermostaat (circuit C)
10 Pomp (circuit C)
11 Driewegmengkraan (circuit C)
12 Buitenvoeler
13 Sanitair-warmwatervoeler met voorbedrading
14 Corrosiebeschermingsanode
15 Omgevingsvoeler (circuit A)
16 Voeler vertrek (circuit B)
17 Omgevingsvoeler (circuit B)
18 Voeler vertrek (circuit C)
19 Omgevingsvoeler (circuit C)
20 Telefonisch relais
21 Zonne-voeler
De elektrische aansluitingen moeten door een installateur
tot stand worden gebracht.
Neem de polen die op het klemmenbord zijn aangegeven in
acht : fasegeleider (L), nulgeleider (N) en aardgeleider
32
.
