Voornaamste Componenten - OERTLI GVR 140 Condens Technische Handleiding
Condensatie-gas met sanitair-warmwatertoestel
Verberg thumbnails
Zie ook voor GVR 140 Condens:
- Gebruiksaanwijzing (16 pagina's) ,
- Installatiehandleiding (20 pagina's)
Inhoudsopgave
Advertenties

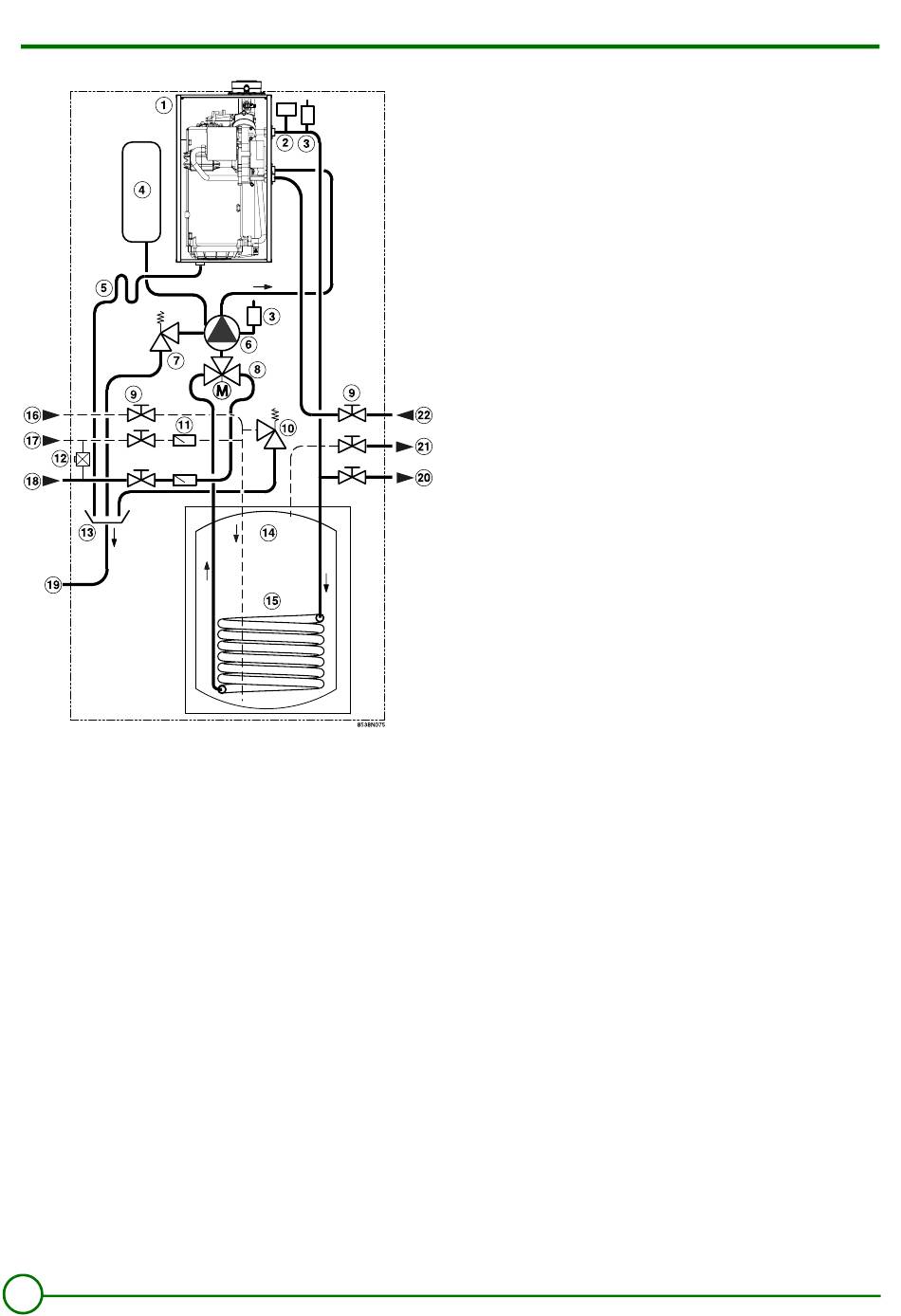

4 Voornaamste componenten
1. Module condensatieketel
2. Elektronische manometer
3. Automatische ontluchter
4. Expansievat 12l
5. Sifon
6. Modulerende pomp
7. Veiligheidsklep 3 bar
8. Omkeerschuif
9. Stopkraan
10. Veiligheidsklep sanitair warmwater 7 bar
11. Terugslagbeveiliging
12. Ontkoppelaar
13. Trechter
14. Boiler sanitair warmwater
15. Wisselaar
16. Terugloop sanitair
17. Ingang koud water
18. Terugloop verwarming
19. Condensaatafvoer
20. Vertrek verwarming
21. Sanitar warm water
22.
Gas
8
GVR 140 Condens
05/03/07 - 300001453-001-E
