Beschrijving aansluitingen
Om het klemmenbord van de bedieningen te kunnen bereiken, moet de bedekking van de motor verwijderd worden zoals
wordt getoond op afbeelding 1
• verwijder de twee schroeven [A] en til de bedekking [B] op;
• BH30: schuif het deksel naar u toe en til het op (pijl B).
Als de oplader is geïnstalleerd B71/BC (ALLEEN Series BH30
• verwijder de twee schroeven (A);
• schuif het deksel naar u toe en til het op (pijl B).
• draai het deksel 180° (C) en plaats het voor de automatisering. Waarschuwing! Vermijd opheffen van de dekking met
plotselinge bewegingen of scheuren. De bedrading kan beschadigd zijn.
Afbeelding 3-4-5-6-7-8 toont het aansluitschema van het motorbesturingsbord (B70/1DC).
5.1

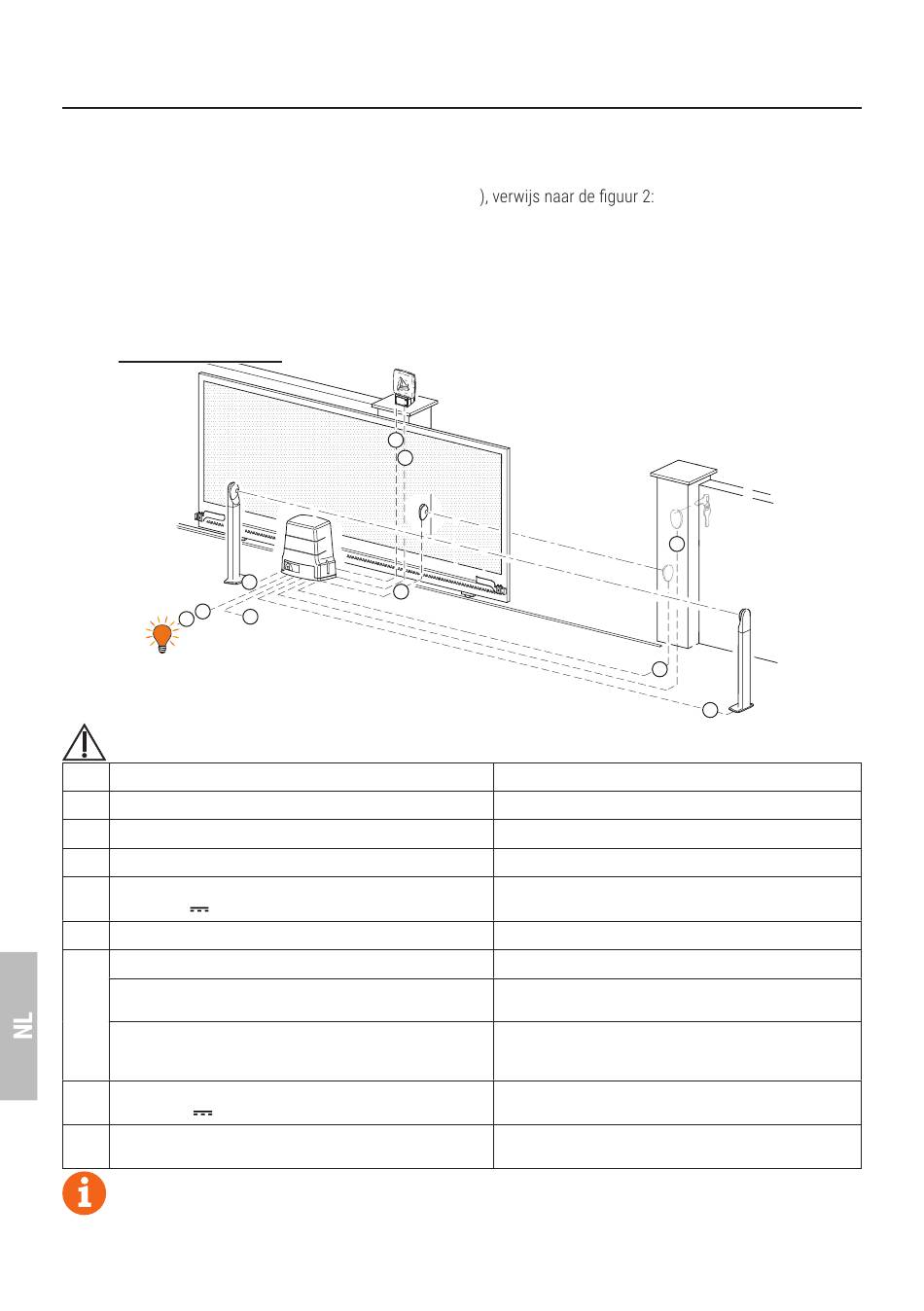

Type installatie
7
8
Het is de verantwoordelijkheid van de installateur om de geschiktheid van de kabels te controleren in relatie tot
de apparaten die in de installatie worden gebruikt en hun technische kenmerken.
1
Voeding
2
Fotocellen - Ontvanger F4ES/F4S
3
Fotocellen - Zender F4ES/F4S
Knipperlicht LED R92/LED24 - FIFTHY/24
4
Voeding 24V
5
Antenne
Sleutelschakelaar R85/60
Toetsenbord H85/TTD - H85/TDS
(aansluiting van H85/DEC - H85/DEC2)
6
H85/DEC - H85/DEC2
(aansluiting van regeleenheid)
Controlelamp poort geopend
7
Voeding 24V
3W max
Welkomstverlichting (zuiver contact)
8
Voeding 230 V~ (100 W max)
SUGGESTIE: In geval van bestaande installaties moeten de diameter en de condities van de kabels gecontroleerd.
206
5
4
2
3
1
6
2
Aanbevolen kabel
Dubbel isolatiekabel type H07RN-F 3x1,5 mm
Kabel 5x0,5 mm
(max 20 m)
2
Kabel 3x0,5 mm
(max 20 m)
2
Kabel 2x1 mm
(max 10 m)
2
Kabel 50 Ohm RG58 (max 10 m)
Kabel 3x0,5 mm
(max 20 m)
2
Kabel 2x0,5 mm
(max 30 m)
2
Kabel 4x0,5 mm
(max 20 m)
2
Het aantal geleiders neemt toe bij gebruik van meer dan één
uitgangscontact op H85/DEC - H85/DEC2.
Kabel 2x0,5 mm
(max 20 m)
2
Kabel 2x1 mm
(max 20 m)
2
3
2
