5.2
Elektrische aansluitingen
Voorzie op het stroomtoevoernet een scheidingsschakelaar met openingsafstand tussen de contacten van minstens 3
mm; plaats de scheidingsschakelaar op OFF, en koppel eventuele bufferbatterijen los voordat eender welke reiniging of
onderhoudshandeling wordt uitgevoerd.
Controleer dat vóór de elektrische installatie een aardlekschakelaar met drempel van 0,03 A en een geschikte beveiliging
tegen overbelasting aanwezig is met inachtneming van de regels van de kunst en de geldende normenstelsels.
Sluit, indien gevraagd, de automatisering aan op een doeltreffend aardingssysteem zoals wordt aangegeven door de
geldende veiligheidsnormen.

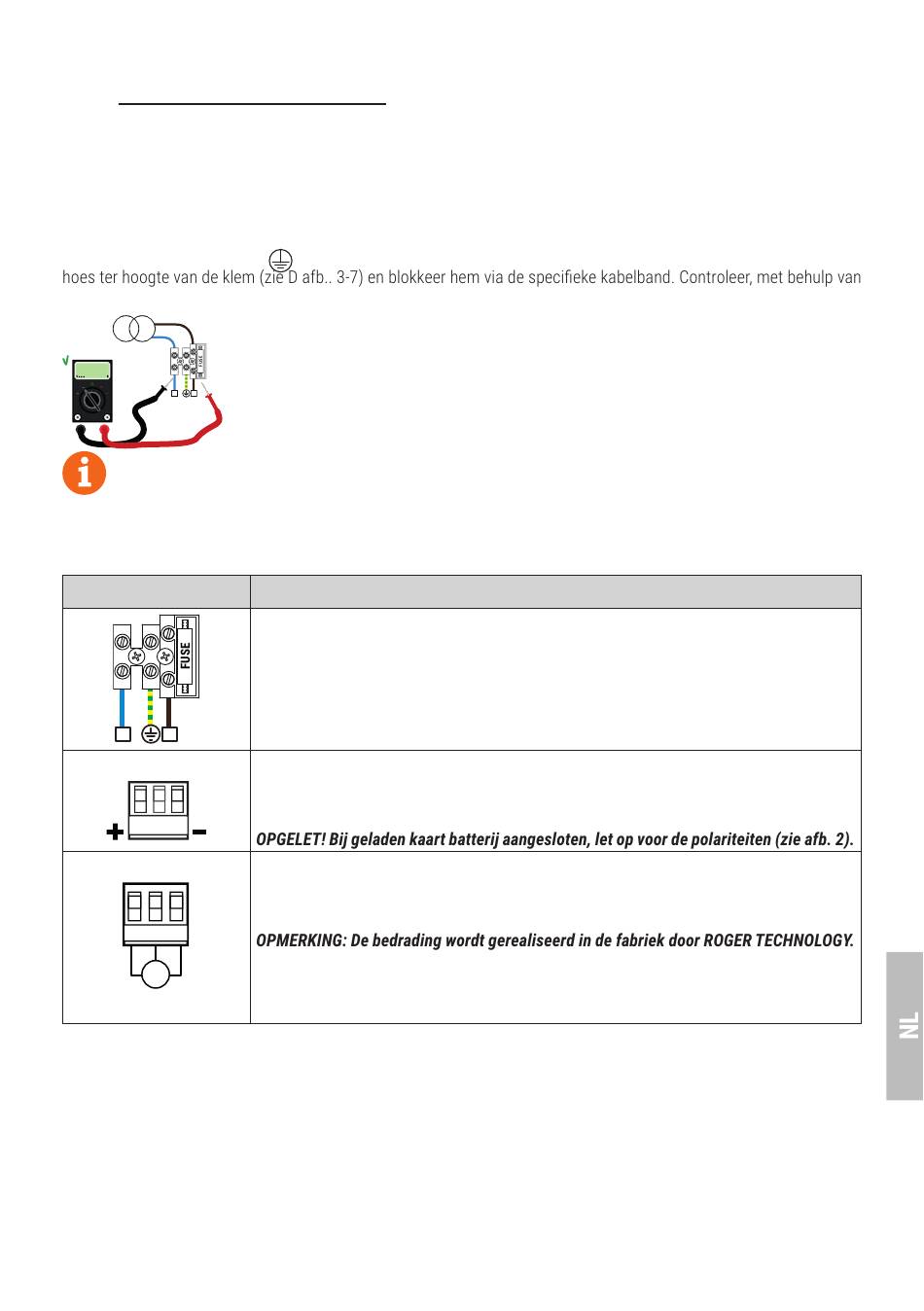

Voor de voeding moet een stroomkabel type H07RN-F 3G1,5 gebruikt worden, en moet deze aangesloten worden op de
klemmen L (bruin), N (blauw),
een tester, de spanning in Volt op de aansluiting van de primaire voeding.
Voor een perfecte werking van de Brushless automatiseringen moet de spanning van de
TRANSFORMER
primaire netvoeding als volgt zijn:
- 230V~ ±10% voor de regeleenheid B70/1DC.
- 115V~ ±10% voor de regeleenheid B70/1DC/115.
220÷230
Als de gemeten spanning niet overeenstemt met de bovenvermelde gegevens, of niet stabiel
V
A
N
L
is, kan het zijn dat de automatisering NIET doeltreffend werkt.
V
A
+
-COM
De aansluitingen op het elektrische distributienetwerk en andere laagspanningsgeleiders, in het deel buiten het
schakelpaneel, moeten een onafhankelijk traject hebben en moeten gescheiden zijn van de aansluitingen op de
bedienings- en veiligheidsvoorzieningen (SELV = Safety Extra Low Voltage).
Controleer dat de netvoedingsgeleiders en de geleiders van de accessoires (24 V) gescheiden zijn. De kabels moeten
dubbel geïsoleerd zijn, haal ze nabij de relatieve aansluitklemmen uit de hoes en blokkeer ze met de klemmen (niet
bijgeleverd).
N
L
POWER IN
5
4
X-Y-Z
X Y
Z
M
(geel/groen) in de container van de regeleenheid. Haal de stroomkabel enkel uit de
BESCHRIJVING
Aansluiting op netvoeding 230V~ ±10%, zekering 5x20 T2A.
Ingang transformator voor voeding motor (of van de B71/BC batterijlader, - alleen voor
BH30, afb. 2 - indien aanwezig).
OPMERKING: De bedrading wordt gerealiseerd in de fabriek door ROGER TECHNOLOGY.
Aansluiting Motor BRUSHLESS.
Aansluiting B72/BRAKE - B72/BRCL voor versies BH30 High Speed (afb. 5) en BM30
High Speed (afb. 8).
Opgelet! Als de draden van de motor worden losgekoppeld van het klemmenbord,
moet een lering van de slag uitgevoerd worden wanneer ze opnieuw worden vastge-
maakt, zie hoofdstuk 10.
207
