4.
Houd de draaibeugel aan de achterkant van
het linkerframe en boor 3 gaten (diameter van
10 mm) op de plaatsen getoond in
Opmerking:
Het onderste gat vooraan in de
draaibeugel wordt niet gebruikt.

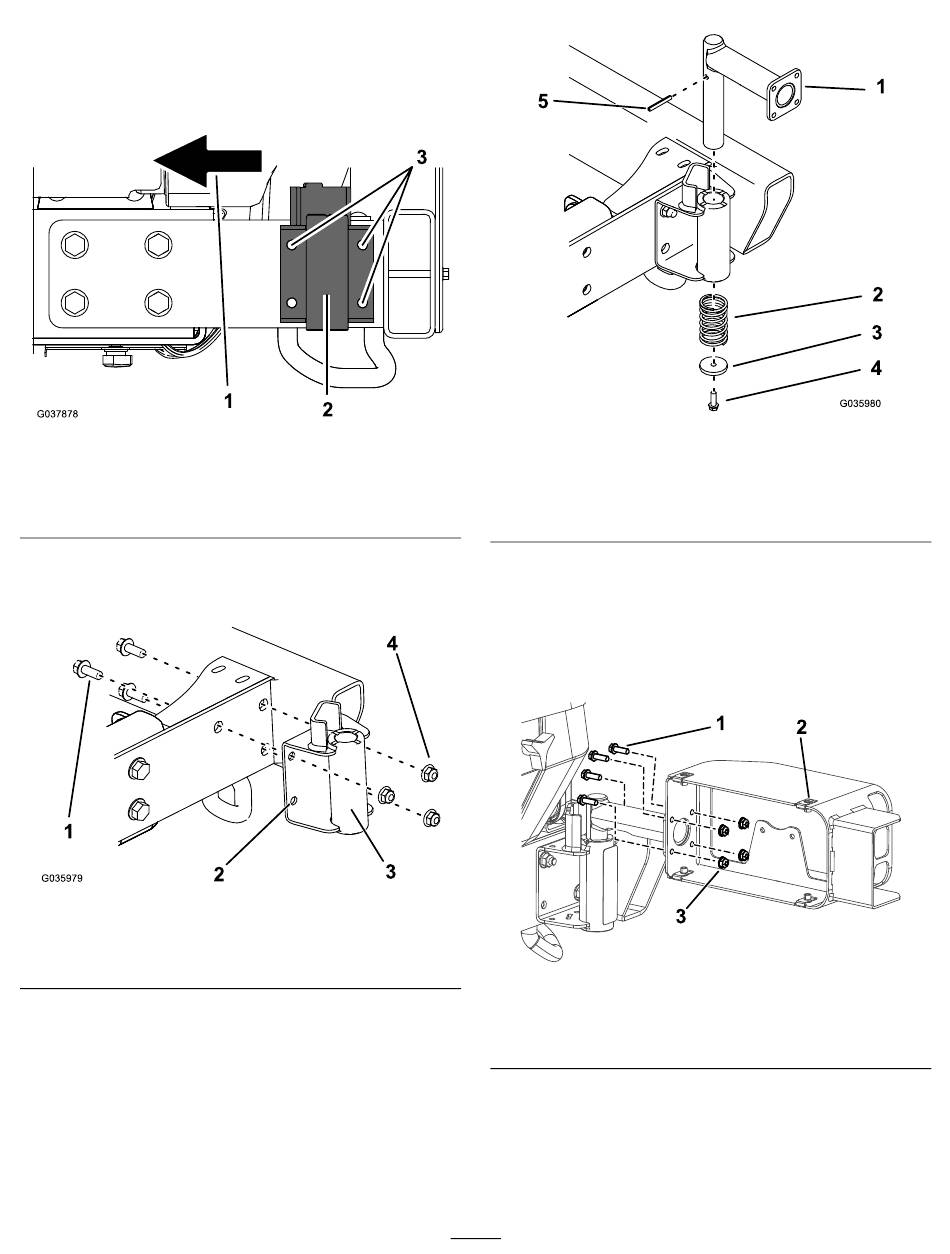

Figuur 15
1. Pijl wijst naar de voorzijde
van de machine
2. Draaibeugel
5.
Monteer de linker draaibeugel aan de
bumperbeugel; gebruik 3 bouten (⅜ x 1") en 3
moeren (⅜"); zie
Figuur
Figuur 16
1. Bout (⅜ x 1")
2. Ongebruikte opening
Figuur
15.
g037878
3. Hier boren.
16.
g035979
3. Draaibeugel
4. Moer (⅜")
6.
Plaats een rolpen in de draaiarm
1. Draaiarm
2. Veer
3. Ring
7.
Bevestig een veer, ring, zeskantflensbout
(¼ x ¾") en draaiarm aan de draaibeugel
17).
8.
Monteer het scherm van de linkerlamp aan de
draaiarm; gebruik 4 zeskantflensbouten (¼ x ¾")
en 4 moeren (¼"); zie
1. Zeskantflensbout (¼ x ¾")
2. Scherm lamp
10
(Figuur
Figuur 17
4. Zeskantflensbout (¼ x ¾")
5. Rolpen
Figuur
18.
Figuur 18
3. Moer (¼")
17).
g035980
(Figuur
g205339
