Toro 30648 Installatie-Instructies
Aanvulset voor achteruitworp basismaaidek van 157 cm en 183 cm inch voor groundsmaster 3400 tractie-eenheden
Aanvulset voor achteruitworp
Basismaaidek van 157 cm en 183 cm inch voor Groundsmaster
3400 tractie-eenheden
Modelnr.: 30648
Modelnr.: 30649
Installatie
De 157 cm achterafvoerset, Model 30648, kan worden
geïnstalleerd op de basismaaier, model 30645
De 183 cm achterafvoerset, Model 30649, kan worden
geïnstalleerd op de basismaaier, model 30646
157 cm achterafvoer-set
installatie
1. Plaats het maaidek op blokken zodat het niet per
ongeluk naar beneden kan vallen.
2. Verwijder de kappen van de bovenkant van het
maaidek.

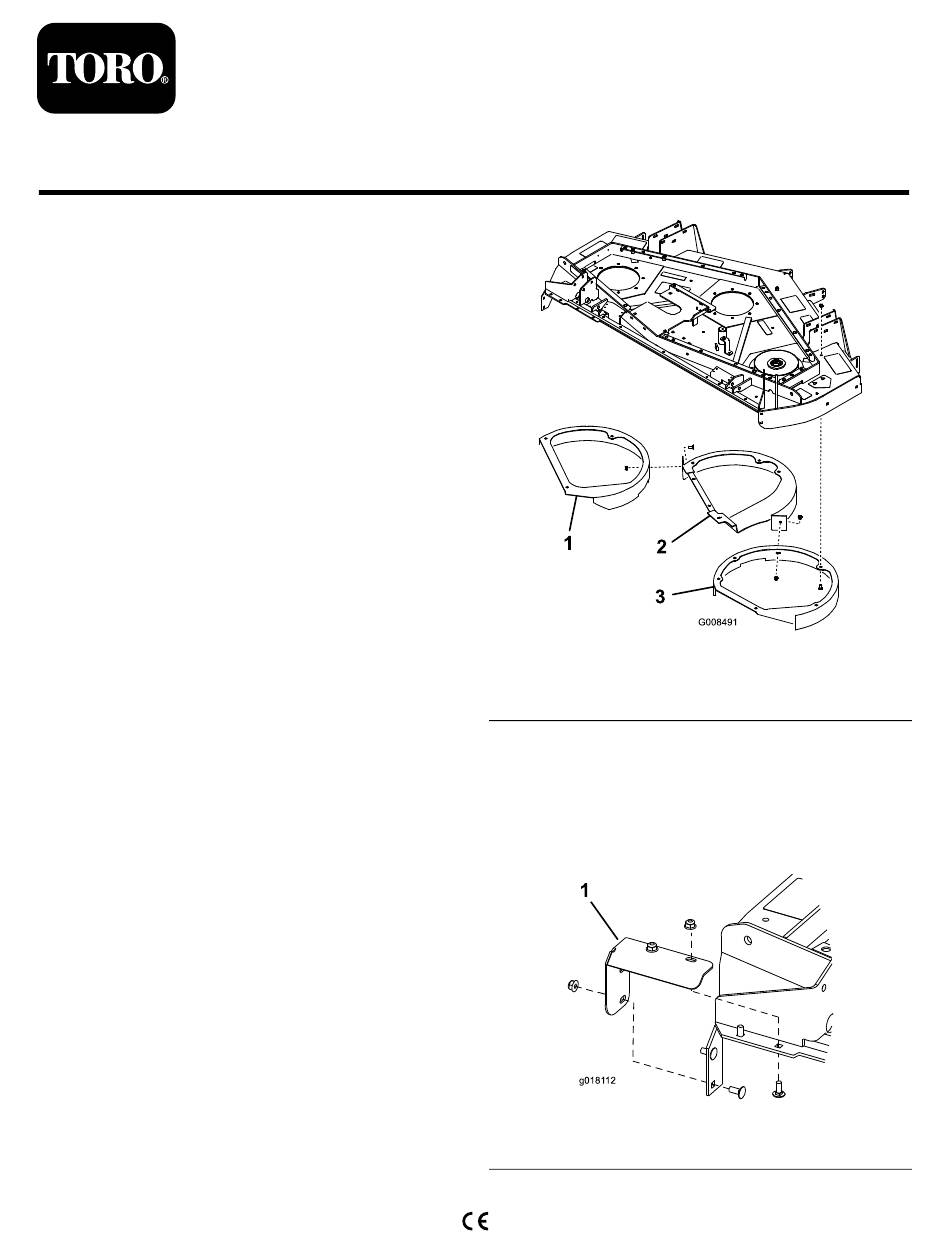

3. Monteer de kamers losjes aan de onderzijde van
met maaidek met (12) 5/16 x 3/4 in. draagbouten
en flensmoeren. De boutkoppen moeten in het
maaidek geplaatst worden. Plaats de kamers zoals
wordt getoond in Figuur 1.
Opmerking: Gebruik 3 bouten en moeren voor de
linkerkamer, 4 voor de middelste kamer en 5 voor de
rechterkamer.
© 2012—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
1. L.H. kamer
2. Middelste kamer
4. Monteer de buitenste kamers losjes aan de middelste
kamer met (2) 5/16 x 3/4 inch draagbouten en
flensmoeren (Figuur 1).
5. Monteer het linkervoetscherm aan de linkerkant van
het maaidek met (4) 5/16 x 3/4 inch slotbouten en
flensmoeren zoals getoond in Figuur 2.
1. linkervoetscherm
Registreer uw product op www.Toro.com.
Form No. 3372-828 Rev B
Installatie-instructies
Figuur 1
3. R.H. kamer
1
g0181 12
Figuur 2
Vertaling van de oorspronkelijke tekst (NL)
Alle rechten voorbehouden
®
Gedrukt in de VS.
