De achterlichten monteren
Benodigde onderdelen voor deze stap:
1
Rechter draaibeugel
1
Linker draaibeugel
2
Draaiarm
1
Scherm linkerlamp
1
Scherm rechterlamp
4
Kabelbinder
8
Clip
2
Paneel achterlicht
18
Zeskantflensbout (¼ x ¾")
8
Moer (¼")
8
Rolpen
2
Veer
2
Ring
6
Bout (⅜ x 1")
8
Moer (⅜")
1
Kabelboom achterlicht
1
Kabelboom kentekenplaat
1
Richtingaanwijzer rechts
1
Richtingaanwijzer links
4
Borgmoer (M4)
Procedure

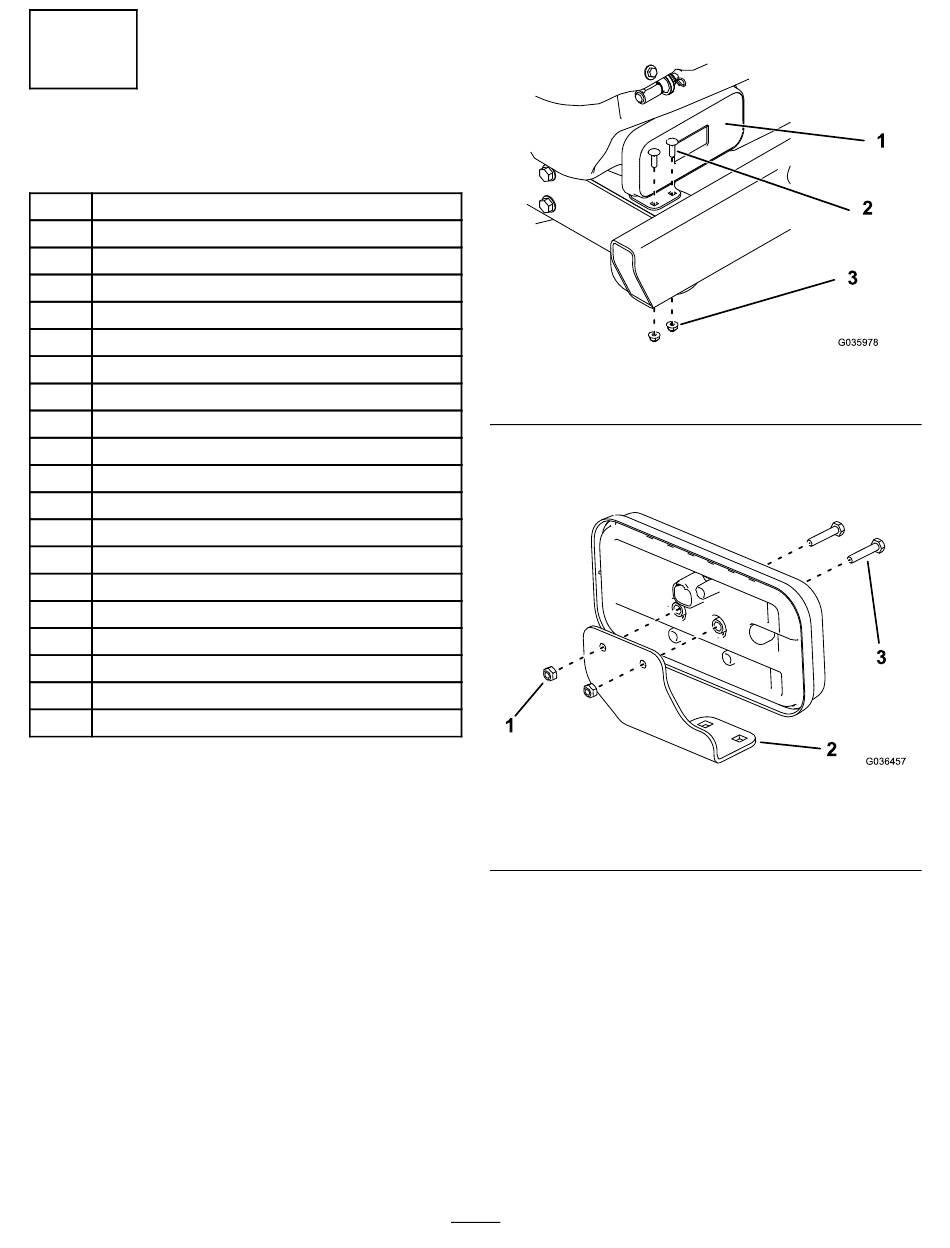

1.
Maak de kabelboom van beide achterlichten los
(Figuur
13).
2.
Verwijder de achterlichten van de machine
(Figuur
13).
1. Achterlicht
2. Bout
3.
Verwijder de reflector van de lichten en verwijder
de lichten van de montagebeugels
bewaar de lichten en de bevestigingen.
1. Borgmoer (M6)
2. Montagebeugel
9
Figuur 13
3. Moer
(Figuur
Figuur 14
3. Bout (M6 x 30)
g035978
14);
g036457
