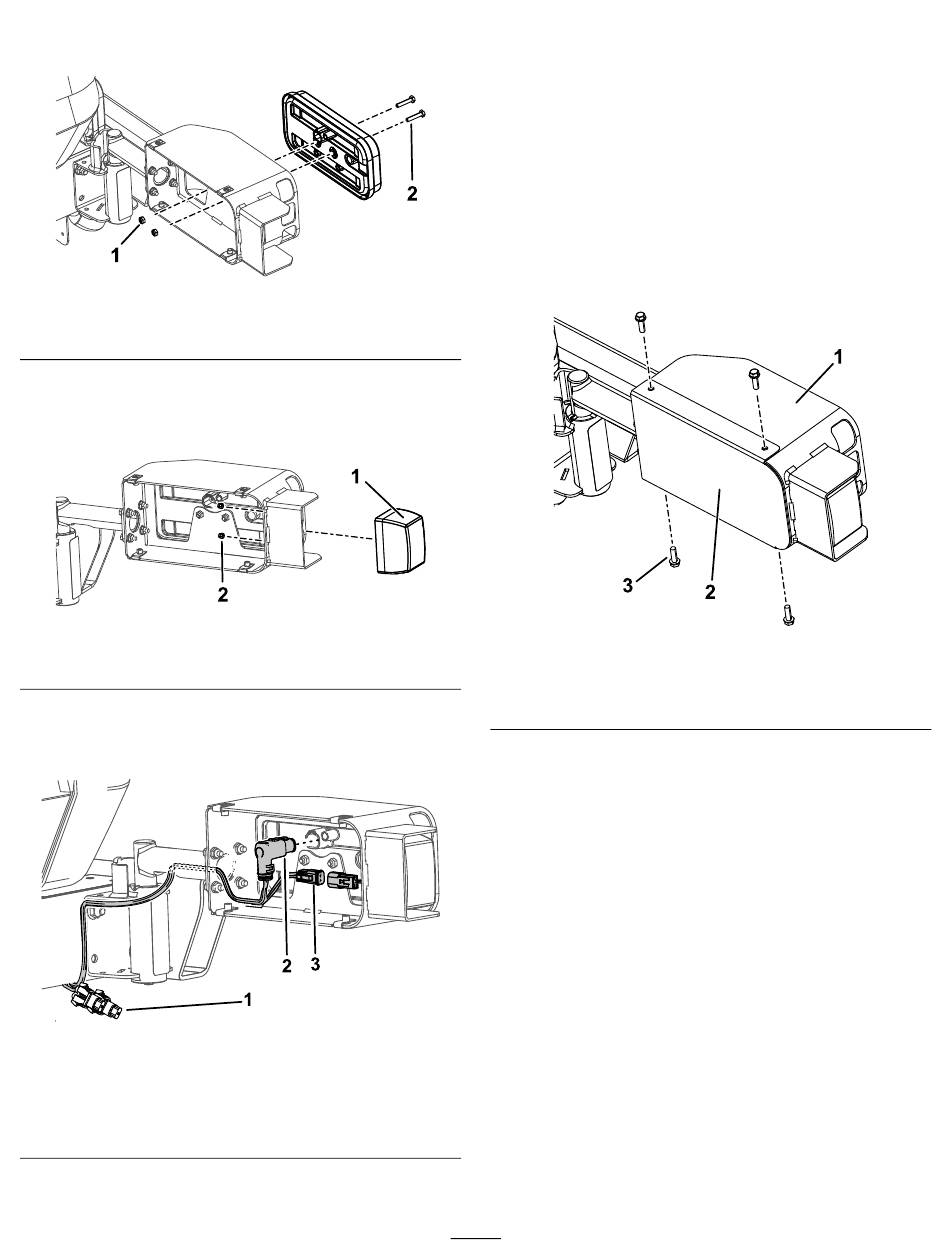

Monteer het linker licht aan het scherm met 2
bouten (M6 x 30) en 2 moeren (M6) die u hebt
verwijderd in
2 (Figuur
1. Moer (M6)
10.
Monteer de reflector aan het licht.
11.
Monteer het licht van de linkerrichtingaanwijzer
en bevestig met 2 borgmoeren
1. Licht van richtingaanwijzer 2. Borgmoeren
12.
Sluit de aansluiting van het linker achterlicht van
de kabelboom van het achterlicht aan op het
licht
(Figuur
21).
1. Zekeringen
2. Aansluiting linker
achterlicht
19).
Figuur 19
2. Bout (M6 x 30)
(Figuur
Figuur 20
Figuur 21
3. Connector van licht van
linkerrichtingaanwijzer
13.
Sluit de connector van de kabelboom van het
licht van de linkerrichtingaanwijzer aan op het
licht
14.
Leid de kabelboom onder het frame van de
machine en sluit het andere uiteinde van de
kabelboom van het achterlicht aan op de
kabelboom van de machine.
Opmerking:
linker achterlicht die u hebt losgekoppeld in
stap 1.
15.
Monteer het paneel van het achterlicht met 4
zeskantflensbouten (¼ x ¾") zoals getoond in
g205340
Figuur
20).
g205338
1. Verlichting
2. Paneel achterlicht
16.
Herhaal stappen
kabelboom van de kentekenplaat en het rechter
achterlicht.
17.
Sluit de kabelboom aan op de kentekenplaat-
verlichting.
g205337
11
(Figuur
21).
Gebruik de verbinding van het
22.
Figuur 22
3. Zeskantflensbout (¼ x ¾")
