De Koplampen Monteren (Uitsluitend Voor Machines Met Een Cabine) - Toro 30653 Installatie-Instructies
Inhoudsopgave
1. Rechter koplampaanslui-
ting
2. Aansluiten op aanwezige
kabelboom van rechter
koplamp.
3. Voorste aansluiting van
richtingaanwijzer
7.
Leid de kabelboom door de beugel en onder het
bedieningsplatform
8.
Sluit de kabelboom aan op beide aansluitingen
die u hebt losgekoppeld van de aanwezige
koplampen en sluit de aansluiting van de voorste
richtingaanwijzer aan op de kabelboom van het
platform
(Figuur
8).
9.
Leid de kabelboom door de beugel van de linker
koplamp en sluit deze aan op de linker koplamp
(Figuur
8).
10.
Bevestig een afdekpaneel op elke
koplamphouder met behulp van 4 pluggen.

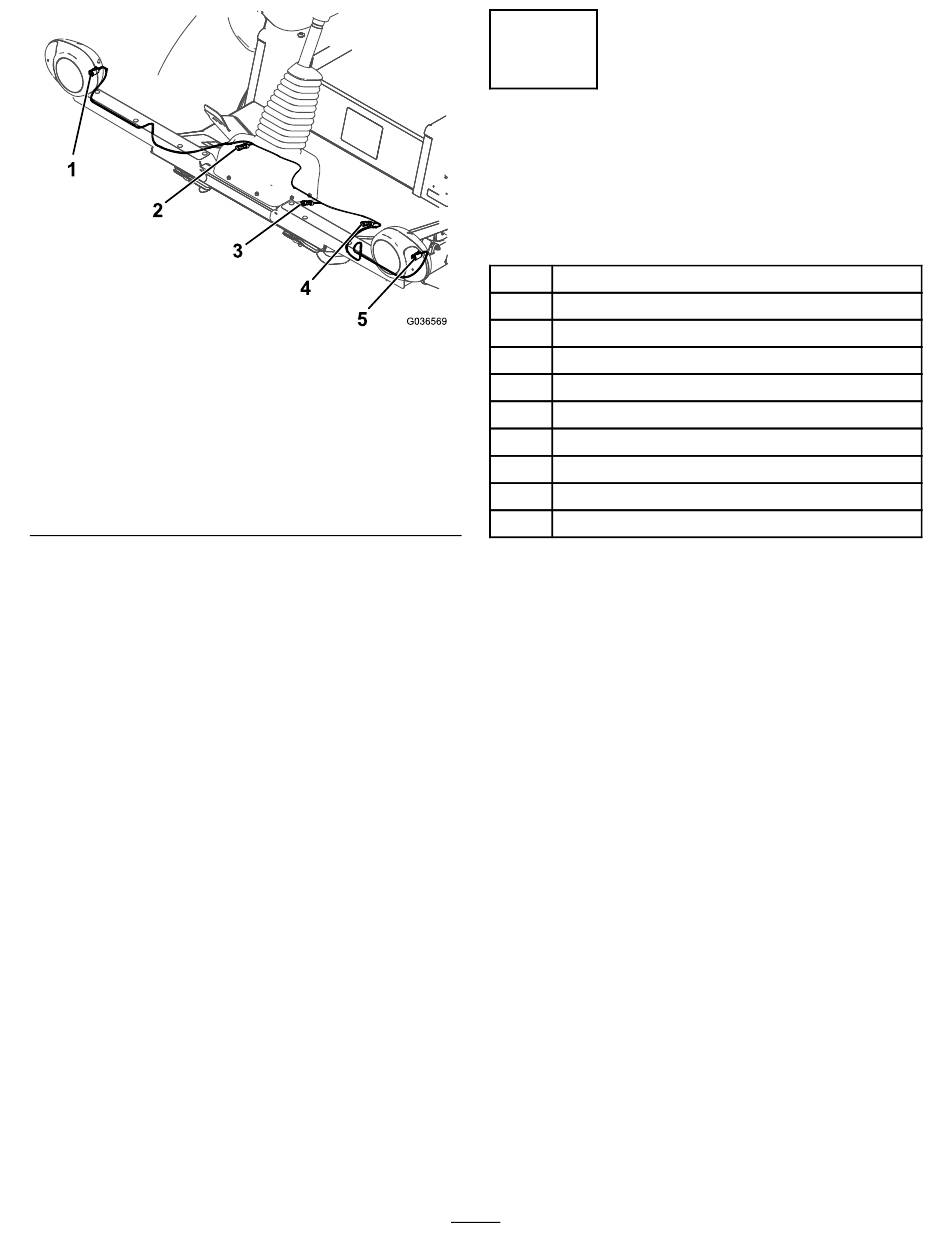

Figuur 8
4. Aansluiten op aanwezige
kabelboom van linker
koplamp.
5. Aansluiting linker koplamp
(Figuur
8).
5
De koplampen monteren
(uitsluitend voor machines
met een cabine)
Benodigde onderdelen voor deze stap:
1
Rechter koplamphouder
1
Linker koplamphouder
1
Koplamp rechts
g036569
1
Koplamp links
2
Bout (½ x 1¼")
2
Moer (½")
2
Bout (¼ x ¾")
2
Moer (¼")
6
Kabelbinder
1
Voorste kabelboom
Procedure
1.
Monteer elke koplamphouder aan het
cabineframe met 1 bout (½ x 1¼"), 1 moer (½"),
1 bout (¼ x ¾") en 1 moer (¼"), zoals getoond
in
Figuur
6
9.
