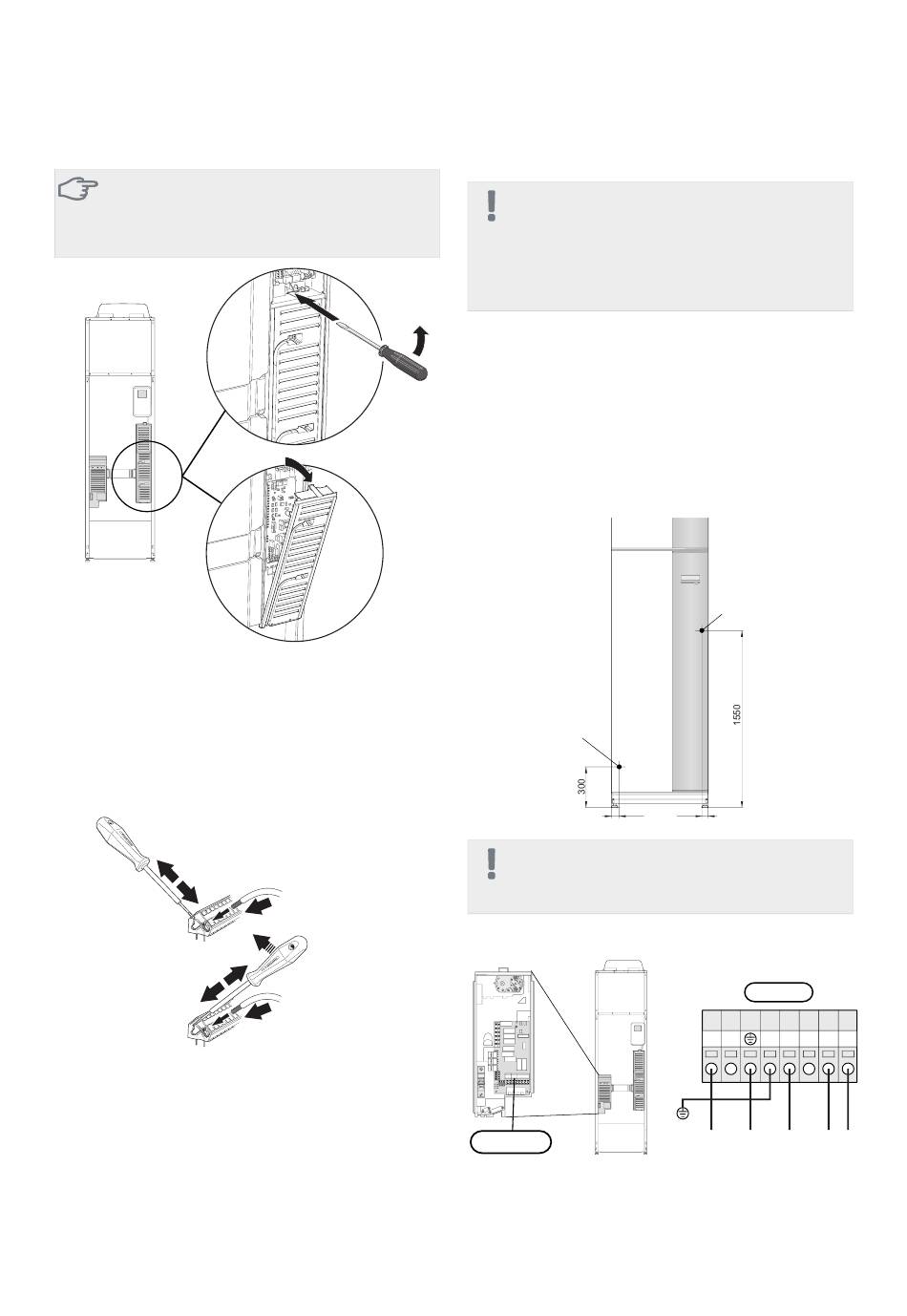

De afdekking, basisprintplaat verwijderen
LET OP!
Indien u de afdekking van de basisplaat wilt
verwijderen, moet u eerst de ingangsprintplaat
verwijderen.
1. Duw de pal met de schroevendraaier (A) voorzichtig
omlaag (B).
2. Neem de afdekking los en verwijder deze.
Kabelslot
Gebruik een geschikt hulpmiddel om de kabels los te
maken/ te vergrendelen in de klemmenstroken van de
warmtepomp.
3
1
1
2
22
Hoofdstuk 5 |
Elektrische aansluitingen
A
1
2
3
1
2
1
2
2
2
4
1
4
3
3
Aansluitingen
Voorzichtig!
Om interferentie te voorkomen, mogen niet-
afgeschermde communicatie- en/of sensorka-
bels naar externe aansluitingen niet dichter dan
20 cm bij een kabel met hoge spanning worden
gelegd.
Spanningaansluiting
B
De F750 moet worden geïnstalleerd via een werkschake-
laar met minimaal 3mm schakelafstand. De minimale
kabeldikte moet worden afgestemd op de gebruikte
zekeringcapaciteit. De bijgeleverde kabel (met een
lengte van ca. 2 m) voor inkomende elektriciteit wordt
op klemmenstrook X1 op de printplaat van het elektri-
sche verwarmingselement (AA1) aangesloten. De aan-
sluitkabel zit aan de achterkant van de F750 (zie de
maatschets hieronder).
Voedingskabel
Voorzichtig!
F750 kan niet worden omgeschakeld van
3x230V en 3x400V en omgekeerd.
Aansluiting 3x400V
AA1-X1
UB1 en UB2
30
50
AA1-X1
N
0
PE
L1 1 L2 L3
PE1
NIBE F750
