Buitenvoeler
De buitentemperatuursensor (BT1) moet op een bescha-
duwde plaats aan de noord- of noordwestzijde worden
geplaatst, zodat de werking ervan niet kan worden ver-
stoord door bijvoorbeeld de ochtendzon.
Sluit de sensor aan op de klemmenstroken X6:1 en X6:2
op de ingangskaart (AA3). Gebruik een 2-aderige kabel
van minimaal 0,5 mm².
Indien er een mantelbuis wordt gebruikt, moet deze
worden afgesloten om condens in de behuizing van de
sensor te voorkomen.

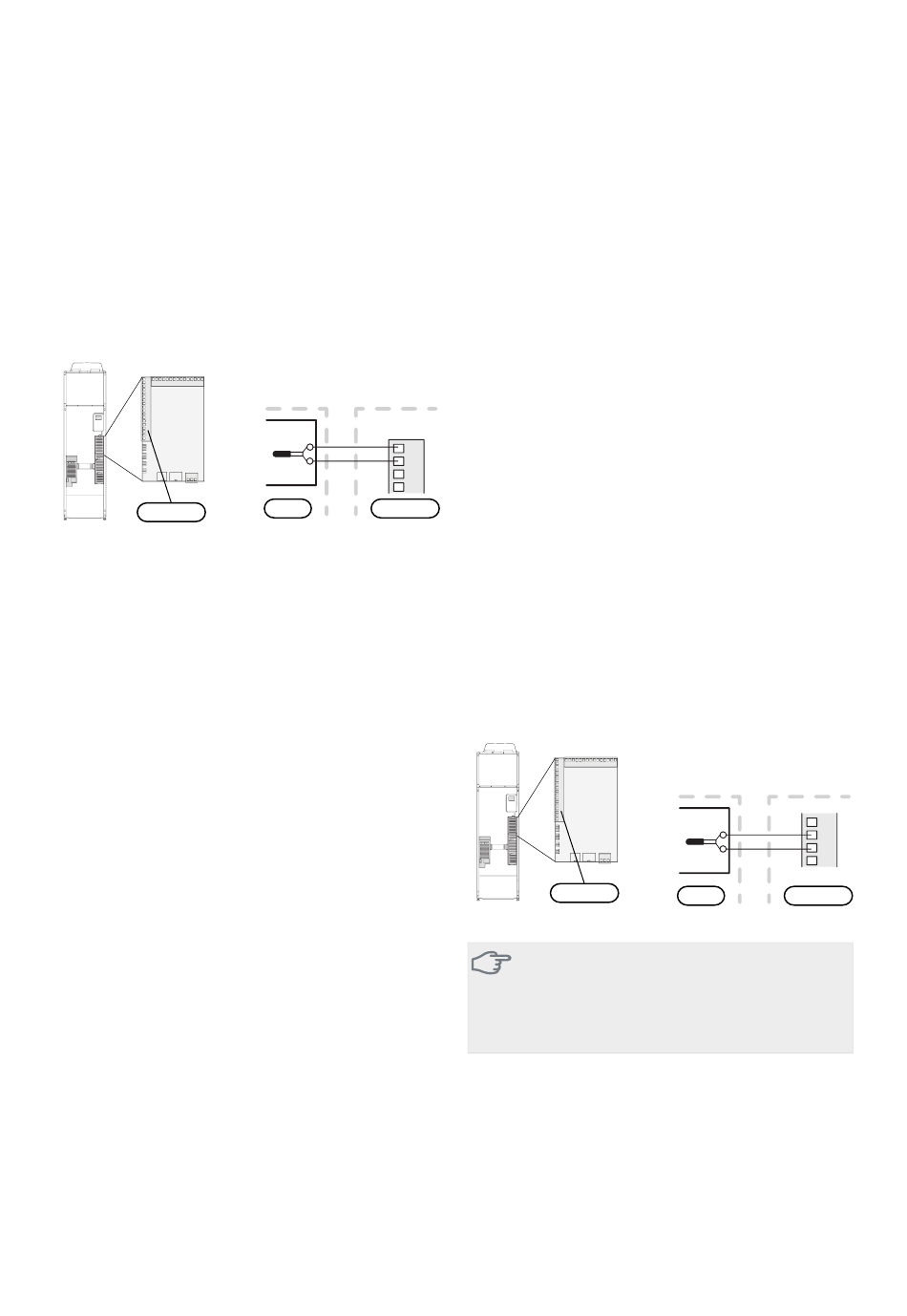

AA3-X6
24
Hoofdstuk 5 |
Elektrische aansluitingen
Extern
F750
1
2
3
4
BT1
AA3-X6
Ruimtevoeler
De F750 wordt geleverd met een ruimtesensor (BT50).
De ruimtesensor heeft maximaal drie functies:
1. Weergave van de actuele kamertemperatuur in de
display van de F750.
2. Optie om de gewenste kamertemperatuur in °C te
veranderen.
3. Mogelijkheid tot wijzigen/stabiliseren van de aan-
voertemperatuur op basis van de kamertemperatuur.
Installeer de sensor in een neutrale positie waar de instel-
temperatuur is vereist. Een geschikte locatie is op een
vrije binnenwand in een hal op ca. 1,5 m boven de grond.
Het is belangrijk dat de sensor tijdens het meten van de
juiste kamertemperatuur niet wordt gehinderd, wat het
geval is als de sensor in een nis, tussen planken, achter
een gordijn, boven of nabij een warmtebron, in een
tochtstroom van een buitendeur of in direct zonlicht
wordt geplaatst. Ook dichtgedraaide radiatorthermosta-
ten kunnen problemen veroorzaken.
De warmtepomp werkt zonder de sensor, maar indien
de gebruiker de binnentemperatuur van de woning wil
aflezen op de display van de F750, moet de sensor wor-
den geïnstalleerd. Sluit de ruimtesensor aan op de X6:3
en X6:4 op de ingangskaart (AA3).
Indien de sensor wordt gebruikt om de ruimtetempera-
tuur te wijzigen in °C en/of om de ruimtetemperatuur
te wijzigen/stabiliseren, moet de sensor worden geacti-
veerd in menu 1.9.4.
Als de ruimtesensor wordt gebruikt in een kamer met
vloerverwarming, dient deze uitsluitend een weergave-
functie te hebben en geen controlerende functie van de
kamertemperatuur.
AA3-X6
LET OP!
Wijzigingen van temperatuur in de woning ne-
men tijd in beslag. Korte perioden in combinatie
met vloerverwarming leveren bijvoorbeeld geen
merkbaar verschil op in de kamertemperatuur.
RG 05
F1245
Extern
F750
2
3
4
5
BT50
AA3-X6
NIBE F750
