Aansluiting 3x230V
AA1-X1
Tariefregeling
Als de spanning naar het elektrische verwarmingsele-
ment en/of de compressor gedurende een bepaalde
periode verdwijnt, moet ook worden geblokkeerd via
de AUX-ingang, zie "Mogelijke selectie AUX-ingangen".
NIBE F750
AA1-X1
PE
L1
1 L2 2 L3
PE1
Aansluiten van externe bedrijfsspanning voor
het regelsysteem
Voorzichtig!
Geldt alleen voor netaansluiting van 3x400V.
Voorzichtig!
Merk alle elektrische schakelkasten met waar-
schuwingsstickers voor externe spanning.

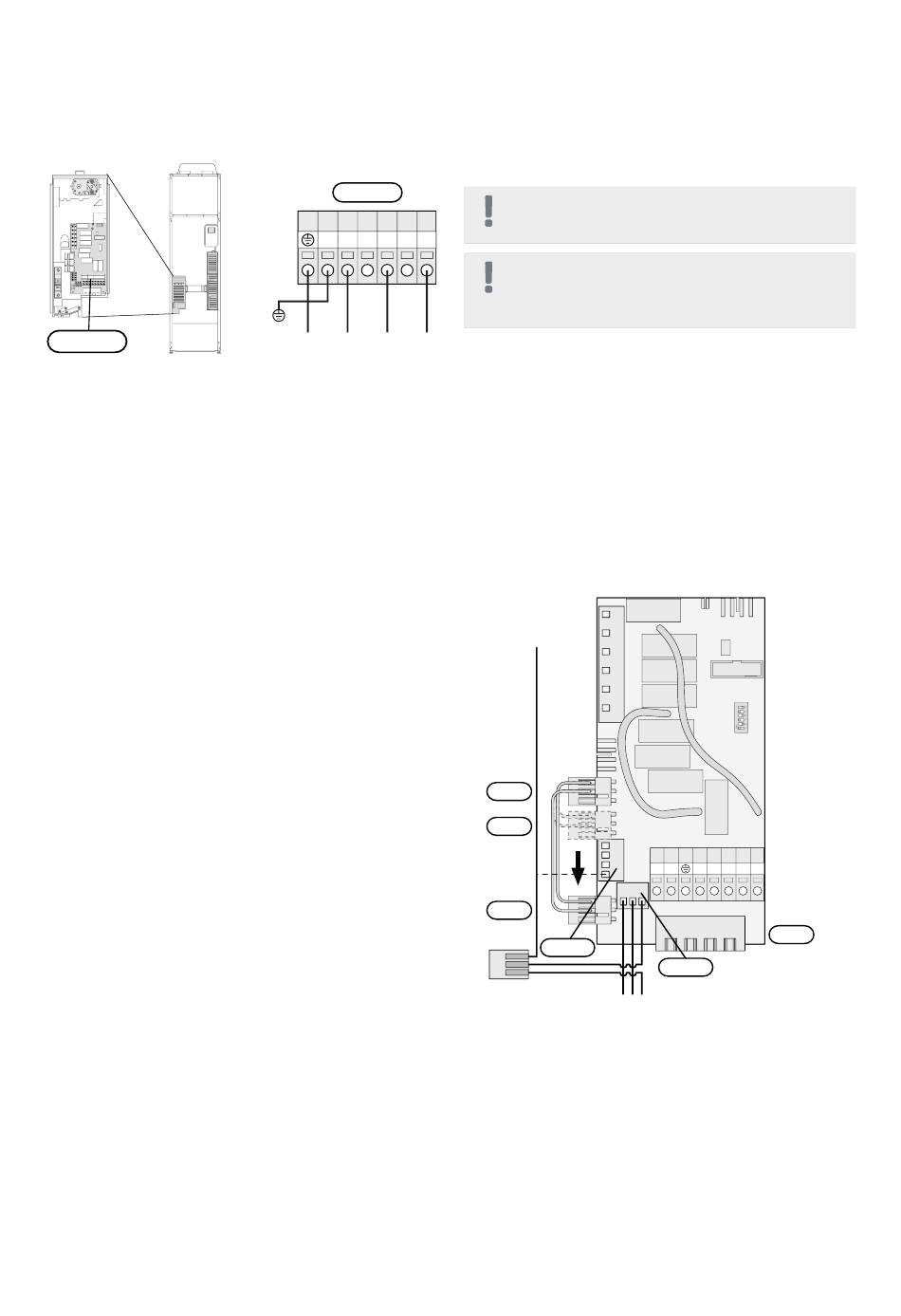

Als u externe bedrijfsspanning voor het regelsysteem
voor de F750 wilt aansluiten op de printplaat van de
bijverwarming (AA1) moet de randconnector bij AA1:X2
worden verplaatst naar AA1:X9 (zie illustratie).
Ontkoppel bij het aansluiten van externe spanning voor
het regelsysteem met aparte aardlekschakelaar de
blauwe kabel van klemmenstrook X7:24 op de printplaat
van het elektrische verwarmingselement (AA1) en sluit
de bijgeleverde topklem aan op de inkomende nul. Sluit
een blauwe kabel (min. 0,75 mm
en X11:N op de printplaat van het elektrische verwar-
mingselement (zie afbeelding).
Bedrijfsspanning (230VAC) is aangesloten op AA1:X11
(zie illustratie).
Naar AA8
AA1-X8
AA1-X2
AA1-X9
AA1-X7
*
L
PE
230V ~ 50Hz bedrijfsspanning
1x230V+N+PE
* Alleen met aparte aardlekschakelaar.
Hoofdstuk 5 |
2
) aan tussen de topklem
N
0
PE
L1 1 L2 L3
AA1
AA1-X11
N
Elektrische aansluitingen
23
