4.3
Schutzhaube montieren
1. Schutzhaube aus der Verpackungsfolie entnehmen
und auf die Verpackungsfolie ablegen.
2. Die Teile des Montagesatzes 1 685 510 239 aus der
Verpackung entnehmen.
Der Montagesatz 1 685 510 239 enthält folgende Teile:
R
Haltegriff mit
$
Zylinderschraube M6 x 16 (2x)
$
Kunststoff-Unterlegscheibe 18 x 6,4 x 0,5 mm (2x)
$
Unterlegscheibe A6 (2x)
R
Zylinderschraube M5 x 16 mit
$
Kunststoff-Unterlegscheibe 15 x 5,3 x 0,5 mm (2x)
$
Unterlegscheibe A5
$
Mutter M5
R
Kugellager (2 x) mit
$
Kunststoff-Unterlegscheibe 25 x 10 x 1,5 mm (2x,
schwarz)
$
Sicherungsring (4x, davon 2x als Ersatz)
$
Passscheiben 16 x 10 x 0,5 mm (6x)
R
Halteplatte (2x) mit
$
Federhalter (2 x) mit
$
Unterlegscheibe Kunststoff 15 x 5,3 x 0,5 mm (8x)
$
Unterlegscheibe A5 (4 x)
$
Mutter M5 (4x)
1 2 3
8
6
7
7
6
5

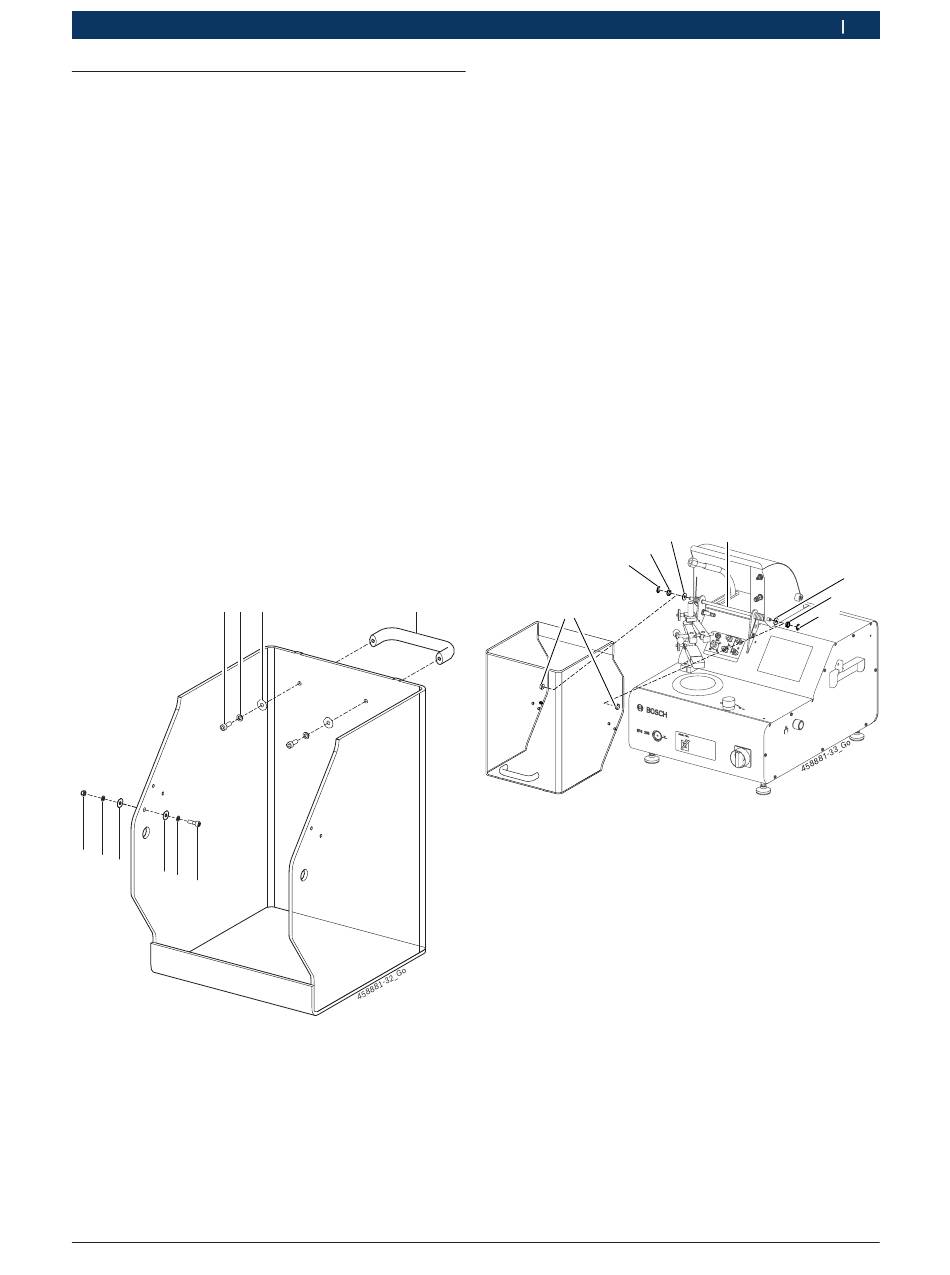

Abb. 34: Haltegriff und Schutzhaubenerkennung montieren
1 Zylinderschrauben M6 x 16
2 Unterlegscheibe A6
3 Kunststoff-Unterlegscheiben 18 x 6,4 x 0,5 mm
4 Haltegriff
5 Innensechskantschraube M5 x 16
6 Unterlegscheibe A5
7 Kunststoff-Unterlegscheibe 18 x 6,4 x 0,5 mm
8 Mutter M5
Robert Bosch GmbH
Erstinbetriebnahme | EPS 205 | 19
Haltegriff montieren
¶
Haltegriff (Abb. 34, Pos. 4) mit Zylinderschrauben
M6x16 (Abb. 34, Pos. 1), Unterlegscheiben A6 (Abb. 34,
Pos. 2) und Kunststoff-Unterlegscheiben 18 x 6x 0,5 mm
(Abb. 34, Pos. 3) an der Schutzhaube befestigen.
Schutzhaubenerkennung montieren
¶
Zylinderschraube M5 x 16 (Abb. 34, Pos. 5), Unterleg-
scheibe A5 (Abb. 34, Pos. 6) und Kunststoff-Unterleg-
scheibe 15 x 5 x 0,5 mm (Abb. 34, Pos. 7) mit Mutter
M5 (Abb. 34, Pos. 8) an der Schutzhaube befestigen.
i
Bei eingeschaltetem EPS 205 und bei geschlossener
Schutzhaube muss die LED am inneren Schutzhau-
benkontakt leuchten. Leuchtet die LED nicht, muss
der Abstand zwischen den Schutzhaubenkontakten
verringert werden. Dazu die Muttern am Schutzhau-
benkontakt lösen und den Schutzhaubenkontakt in
die richtige Position bringen.
Schutzhaube auf die Achse montieren
4
1
Abb. 35: Schutzhaube auf die Achse montieren
1 Lagerbohrung
2 Sicherungsring
3 Kugellager
4 Kunststoff-Unterlegscheibe 25 x 10 x 1,5 mm (schwarz)
5 Achse
!
Bei der Montage der Schutzhaube auf die Achse vor-
sichtig vorgehen. Bei Überdehnung kann die Haube
beschädigt werden. Darauf achten, dass die Schutz-
haube nicht zerkratzt wird.
1. Schwarze Kunststoff-Unterlegescheiben
25 x 10 x 1,5 mm (Abb. 35, Pos. 4) an beiden Seiten
auf die Achse (Abb. 35, Pos. 5) schieben.
2. Schutzhaube lagerichtig auf EPS 205 auflegen.
3. Schutzhaube mit beiden Händen auf Höhe der bei-
den Lagerbohrungen vorsichtig nach außen dehnen
und die zwei Lagerbohrungen (Abb. 35, Pos. 1) der
Schutzhaube über die Enden der beiden Achsen
positionieren.
4
5
3
2
|
1 689 989 185
de
4
3
2
2020-08-24
