Montering av beskyttelsesdekselet
1. Ta beskyttelsesdekselet ut av innpakningsfolien og
legg den på innpakningsfolien.
2. Ta delene av monteringssett 1 685 510 239 ut av
emballasjen.
Monteringssett 1 685 510 239 inneholder følgende
deler:
R
Håndtak med
$
Innvendig sekskantskrue M6 x 16 (2x)
$
Plastunderlagsskive 18 x 6 x 0,5 mm (2x)
$
Fjærring A6 (2x)
R
Innvendig sekskantskrue M5x16 med
$
Plastunderlagsskive 15 x 5 x 0,5 mm (2x)
$
Fjærring A5
$
Mutter M5
R
Kuleager (2 x) med
$
Plastunderlagsskive 25 x 10 x 1,5 mm (2x, svart)
$
Sikringsring (4x, herav 2x som reserve)
$
Mellomlegg 16 x 10 x 0,5 mm (6x)
R
Holdeplate (2x) med
$
Fjærholder (2 x) med
$
Underlagsskive av plast 15 x 5 x 0,5 mm (8x)
$
Fjærring A5 (4 x)
$
Mutter M5 (4x)
1 2 3
8
6
7
7
6
5

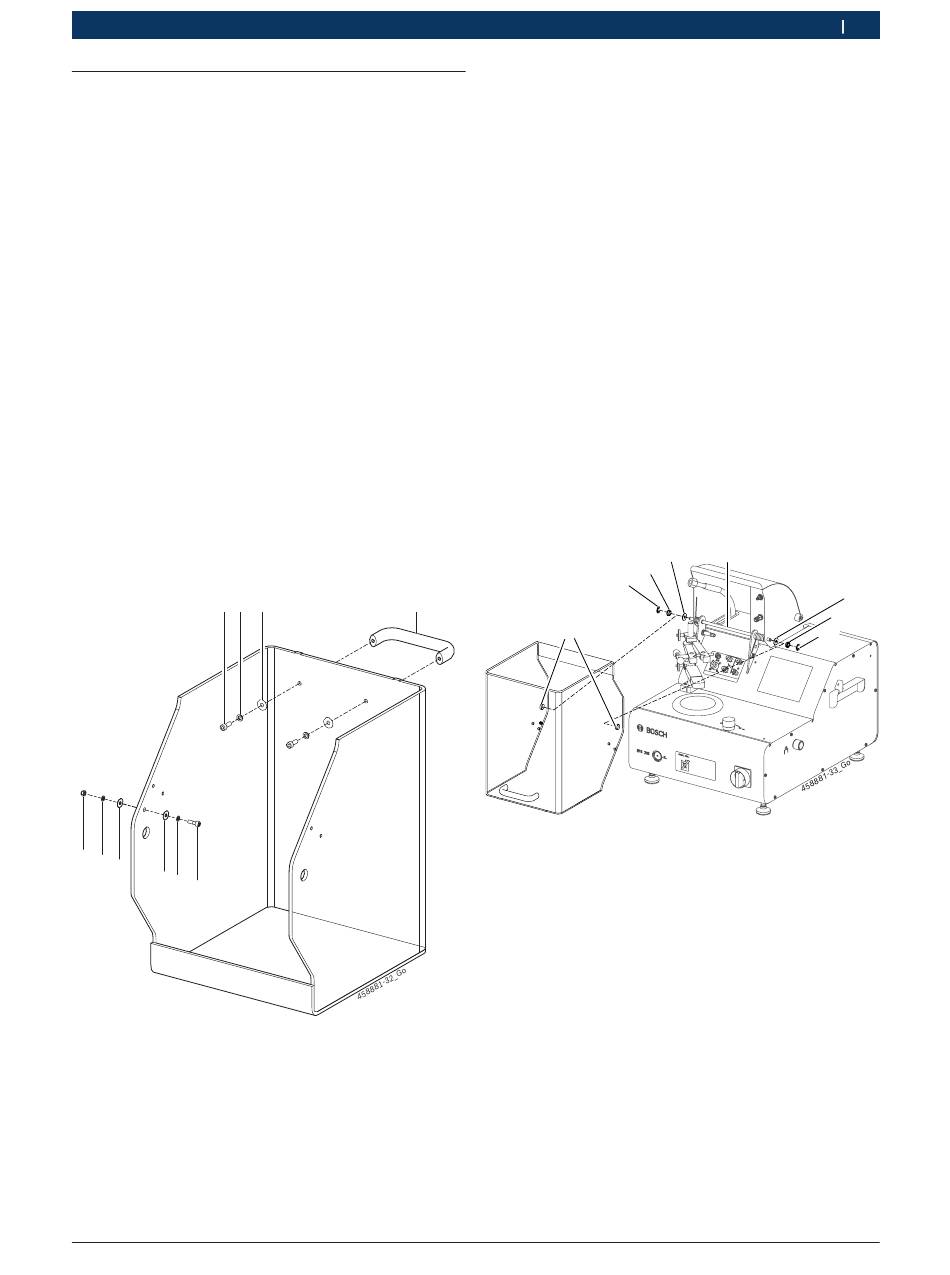

Fig. 34:
Montere håndtak og beskyttelsesdekseldetektor
1 Innvendige sekskantskruer M6 x 16
2 Fjærring A6
3 Plastunderlagsskiver 18 x 6 x 0,5 mm
4 Håndtak
5 Innvendig sekskantskrue M5 x 16
6 Fjærring A5
7 Plastunderlagsskive 18 x 6 x 0,5 mm
8 Mutter M5
Robert Bosch GmbH
Første igangkjøring | EPS 205 | 353
Montere håndtak
¶
Fest håndtaket (Fig. 34, Pos. 4) med innvendige
sekskantskruer M6x16 (Fig. 34, Pos. 1), fjærrin-
ger A6 (Fig. 34, Pos. 2) og plastunderlagsskiver
18 x 6x 0,5 mm (Fig. 34, Pos. 3) på beskyttelsesdek-
selet.
Montere beskyttelsesdekseldetektor
¶
Fest innvendig sekskantskrue M5 x 16 (Fig. 34,
Pos. 5), fjærring A5 (Fig. 34, Pos. 6) og plastunder-
lagsskive 15 x 5 x 0,5 mm (Fig. 34, Pos. 7) med mut-
ter M5 (Fig. 34, Pos. 8) på beskyttelsesdekselet.
i
Når EPS 205 er slått på og beskyttelsesdekselet
stengt, må lysdioden på den innvendige beskyttel-
sesdekselkontakten lyse. Hvis lysdioden ikke lyser,
må avstanden mellom beskyttelsesdekselkontaktene
reduseres. Løsne da mutrene på beskyttelsesdeksel-
kontakten og plasser beskyttelsesdekselkontakten
i rett stilling.
Montere beskyttelsesdekselet på aksen
4
1
Fig. 35:
Montere beskyttelsesdekselet på aksen
1 Lagerboring
2 Sikringsring
3 Kulelager
4 Plastunderlagsskive 25 x 10 x 1,5 mm (svart)
5 Aksel
!
Gå forsiktig fram for å montere beskyttelsesdekselet
på akselen. Ved for sterk bøyning kan dekselet ska-
des. Pass på at beskyttelsesdekselet ikke får riper.
1. Skyv de svarte plastunderlagsskivene
25 x 10 x 1,5 mm (Fig. 35, Pos. 4) inn på begge sider
av akselen (Fig. 35, Pos. 5).
2. Legg beskyttelsesdekselet i rett posisjon på
EPS 205.
3. Strekk beskyttelsesdekselet med begge hender for-
siktig mot utsiden i høyde med de to lagerboringene
og plasser de to lagerboringene (Fig. 35, Pos. 1) på
beskyttelsesdekselet over endene av de to akslene.
4
5
3
2
|
1 689 989 185
