поз. 1) защитного кожуха разместить над концами
обеих осей.
4. Надеть шарикоподшипники на обе стороны оси в
правильном положении и вставить в отверстия для
подшипников.
5. Закрепить предохранительные кольца на обеих
сторонах оси.
Защитный кожух установлен.
i
Если расстояние между шарикоподшипниками и предо-
хранительными кольцами слишком велико, его можно
уменьшить входящими в комплект поставки регулиро-
вочными шайбами 16 x 10 x 0,5 mm. Благодаря этому
можно уменьшить люфт защитного кожуха.
Установка пружинного держателя
1
2 3
2
4
5

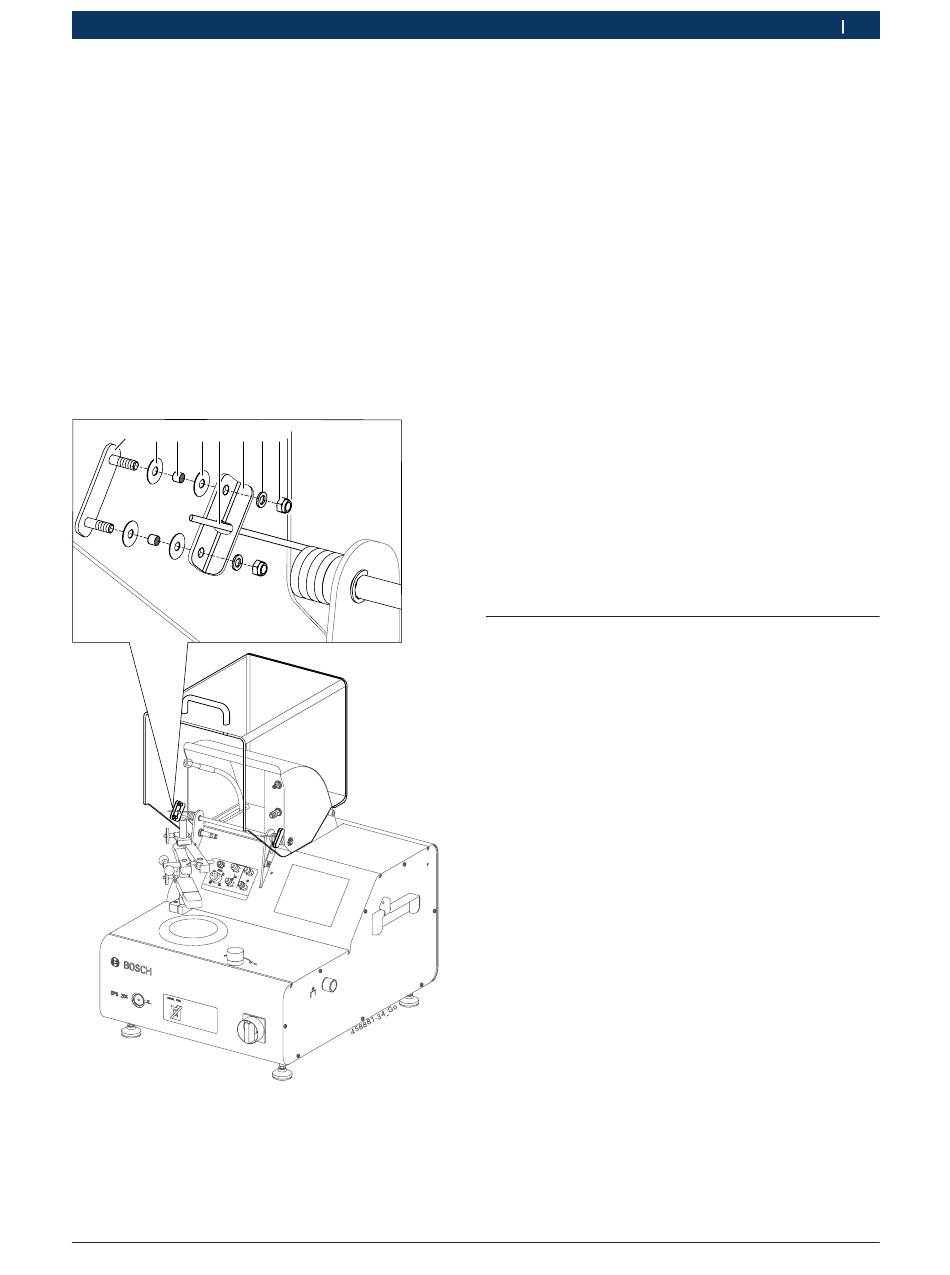

Pис. 36:
Установка пружинного держателя
1 Зажимная пластина
2 Пластмассовая подкладная шайба 15 x 5,3 x 0,5 mm
3 Отверстия в защитном кожухе
4 Витая изгибная пружина
5 Пружинный держатель
6 Подкладная шайба A5
7 Гайка M5
Robert Bosch GmbH
6 7
Первый ввод в эксплуатацию | EPS 205 | 519
1. Открыть защитный кожух до упора.
2. Надвинуть на две резьбовые шпильки зажимной
пластины (рис. 36, поз. 1) по одной пластмассовой
подкладной шайбе 15 x 5,3 x 0,5 mm (рис. 36, поз.
2).
3. На левой стороне зажимной пластины снаружи че-
рез отверстия (рис. 36, поз. 3) надвинуть защитный
кожух.
4. Надвинуть изнутри на резьбовые шпильки две пласт-
массовые подкладные шайбы 15 x 5 x 0,5 mm (рис.
36, поз. 2).
5. Отогнуть пальцем левую витую изгибную пружи-
ну вниз и эту пружину (рис. 36, поз. 4) вставить в
правильном положении через отверстие пружинного
держателя (рис. 36, поз. 5).
6. Пружинный держатель с витой изгибной пружиной
надеть в правильном положении на резьбовую
шпильку.
7. Надеть подкладные шайбы A5 (рис. 36, поз. 6) на
резьбовые шпильки и закрепить пружинный дер-
жатель и зажимную пластину на защитном кожухе с
помощью гаек M5 (рис. 36, поз. 7).
8. Тот же монтаж произвести на правой стороне защит-
ного кожуха.
9. Закрыть защитный кожух.
"
Защитный кожух установлен.
4.4
Снятие транспортировочного кре-
пежа
После установки EPS 205 на рабочем столе необходимо
снять транспортировочный крепеж
приводного узла.
!
EPS 205 перед открытием прибора всегда должен
быть выключен, а сетевой штекер — вынут из розет-
ки трехфазной сети электропитания.
ru
|
1 689 989 185
2020-08-24
