Monter le capot
1. Sortir le capot du film d'emballage et le poser sur
celui-ci.
2. Sortir les pièces du kit de montage 1 685 510 239
de l'emballage.
Le kit de montage 1 685 510 239 contient les pièces
suivantes :
R
Poignée de maintien avec
$
vis à six pans creux M6 x 16 (2x)
$
rondelle en plastique 18 x 6 x 0,5 mm (2x)
$
rondelle Grower A6 (2x)
R
Vis à six pans creux M5x16 mit
$
rondelle en plastique 15 x 5 x 0,5 mm (2x)
$
rondelle Grower A5
$
écrou M5
R
Roulement à billes (2 x) avec
$
rondelle en plastique 25 x 10 x 1,5 mm (2x, noire)
$
bague d'arrêt (4x, dont 2x bague de rechange)
$
rondelles d'ajustage16 x 10 x 0,5 mm (6x)
R
Plaque de maintien (2x) avec
$
support de ressort (2 x) avec
$
rondelle en plastique 15 x 5 x 0,5 mm (8x)
$
rondelle Grower A5 (4 x)
$
écrou M5 (4x)
1 2 3
8
6
7
7
6
5

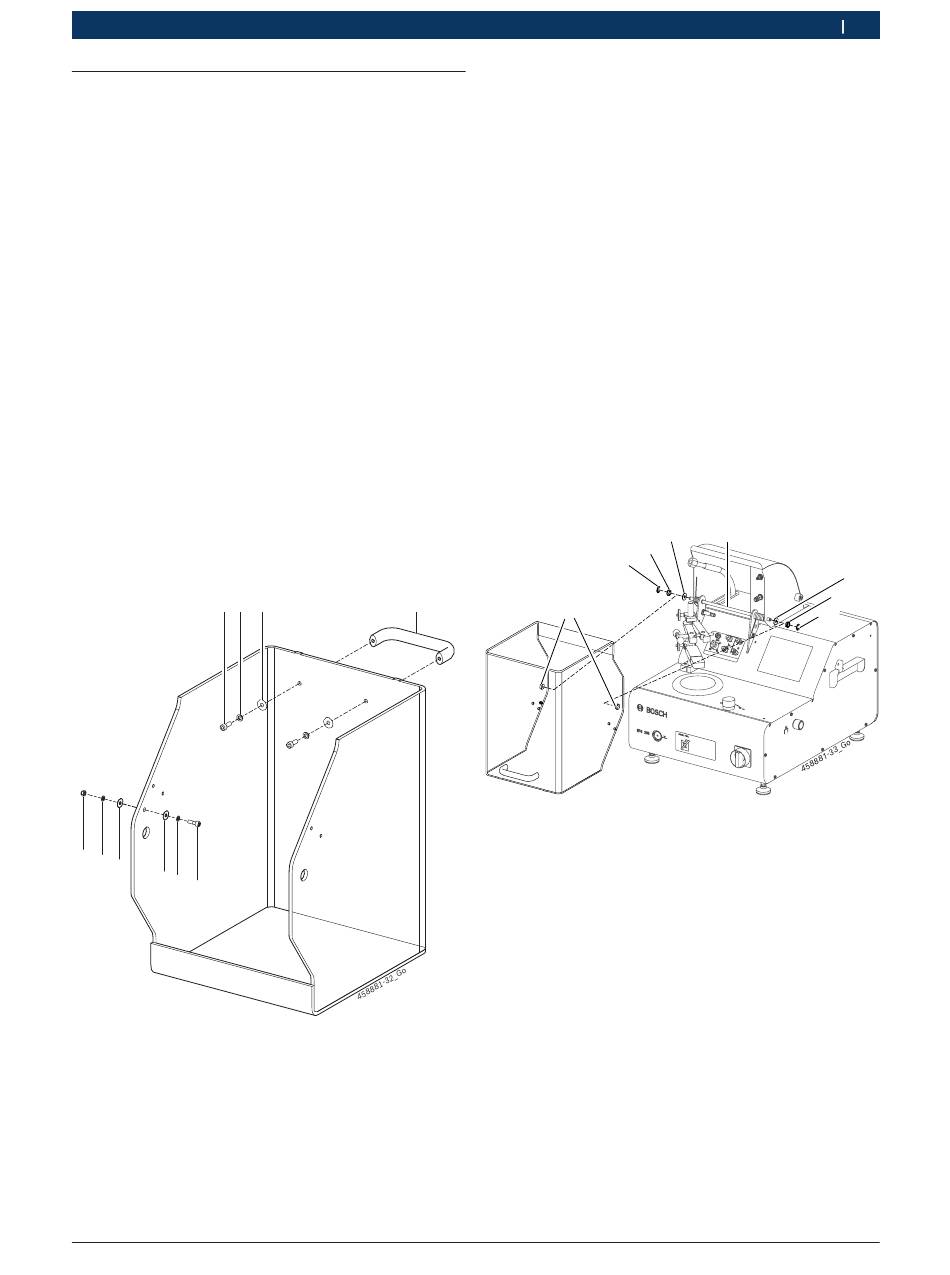

Fig. 34:
Monter la poignée de maintien et la détection du capot
1 Vis à six pans creux M6 x 16
2 Rondelle Grower A6
3 Rondelles en plastique 18 x 6 x 0,5 mm
4 Poignée de maintien
5 Vis à six pans creux M5 x 16
6 Rondelle Grower A5
7 Rondelle en plastique 18 x 6 x 0,5 mm
8 Écrou M5
Robert Bosch GmbH
Première mise en service | EPS 205 | 85
Monter la poignée de maintien
Fixer la poignée de maintien (Fig. 34, Pos. 4) avec
les vis à six pans creux M6x16 (Fig. 34, Pos. 1), les
rondelles Grower A6 (Fig. 34, Pos. 2) et les rondelles
en plastique 18 x 6x 0,5 mm (Fig. 34, Pos. 3) au
capot.
Monter la détection du capot
Fixer la vis à six pans creux M5 x 16 (Fig. 34, Pos. 5),
la rondelle Grower A5 (Fig. 34, Pos. 6) et la rondelle
en plastique 15 x 5 x 0,5 mm (Fig. 34, Pos. 7) avec
l'écrou M5 (Fig. 34, Pos. 8) au capot.
i
Lorsque l'EPS 205 est en marche et le capot fermé
la LED du contact interne du capot doit être allu-
mée. Si la LED est éteinte, réduire la distance entre
les contacts du capot. Pour ce faire, desserrer les
écrous du contact du capot et amener celui-ci à la
bonne position.
Monter le capot sur l'axe
4
1
Fig. 35:
Monter le capot sur l'axe
1 Alésage de palier
2 Bague d'arrêt
3 Roulement à billes
4 Rondelle en plastique 25 x 10 x 1,5 mm (noire)
5 Axe
!
Le montage du capot sur l'axe doit être effectué avec
précaution. En cas de distension, le capot peut être
endommagé. Veiller à ce que le capot de protection
ne soit pas rayé.
1. Glisser les rondelles en plastique noires
25 x 10 x 1,5 mm (Fig. 35, Pos. 4) des deux côtés
sur l'axe (Fig. 35, Pos. 5).
2. Poser le capot à la bonne position sur l'EPS 205.
3. Ecarter prudemment le capot vers l'extérieur des
deux mains à la hauteur des deux alésages de palier
et positionner les deux alésages (Fig. 35, Pos. 1) du
capot au dessus des extrémités des deux axes.
4
5
3
2
|
1 689 989 185
fr
4
3
2
2020-08-24
