4.3
Suojavarustuksen asennus
1. Ota suojakupu ulos pakkauskelmusta ja aseta se
aluksi kelmun päälle.
2. Ota asennussarjan 1 685 510 239 osat ulos pakkauk-
sesta.
Asennussarja 1 685 510 239 sisältää seuraavat osat:
R
pidinkahva ja siihen
$
kuusiokoloruuvi M6 x 16 (2 kpl)
$
muovinen aluslevy 18 x 6 x 0,5 mm (2 kpl)
$
jousirengas A6 (2 kpl)
R
kuusiokoloruuvi M5x16 ja
$
muovinen aluslevy 15 x 5 x 0,5 mm (2 kpl)
$
jousirengas A5
$
mutteri M5
R
kuulalaakeri (2 kpl) +
$
muovinen aluslevy 25 x 10 x 1,5 mm (2 kpl, mus-
ta)
$
lukkorengas (4 kpl, niistä 2 kpl varalla)
$
sovitelevy 16 x 10 x 0,5 mm (6 kpl)
R
pidinlevy (2 kpl) +
$
jousipidin (2 kpl) +
$
muovinen aluslevy 15 x 5 x 0,5 mm (8 kpl)
$
Jousirengas A5 (4 kpl)
$
Mutteri M5 (4 kpl)
1 2 3
8
6
7
7
6
5

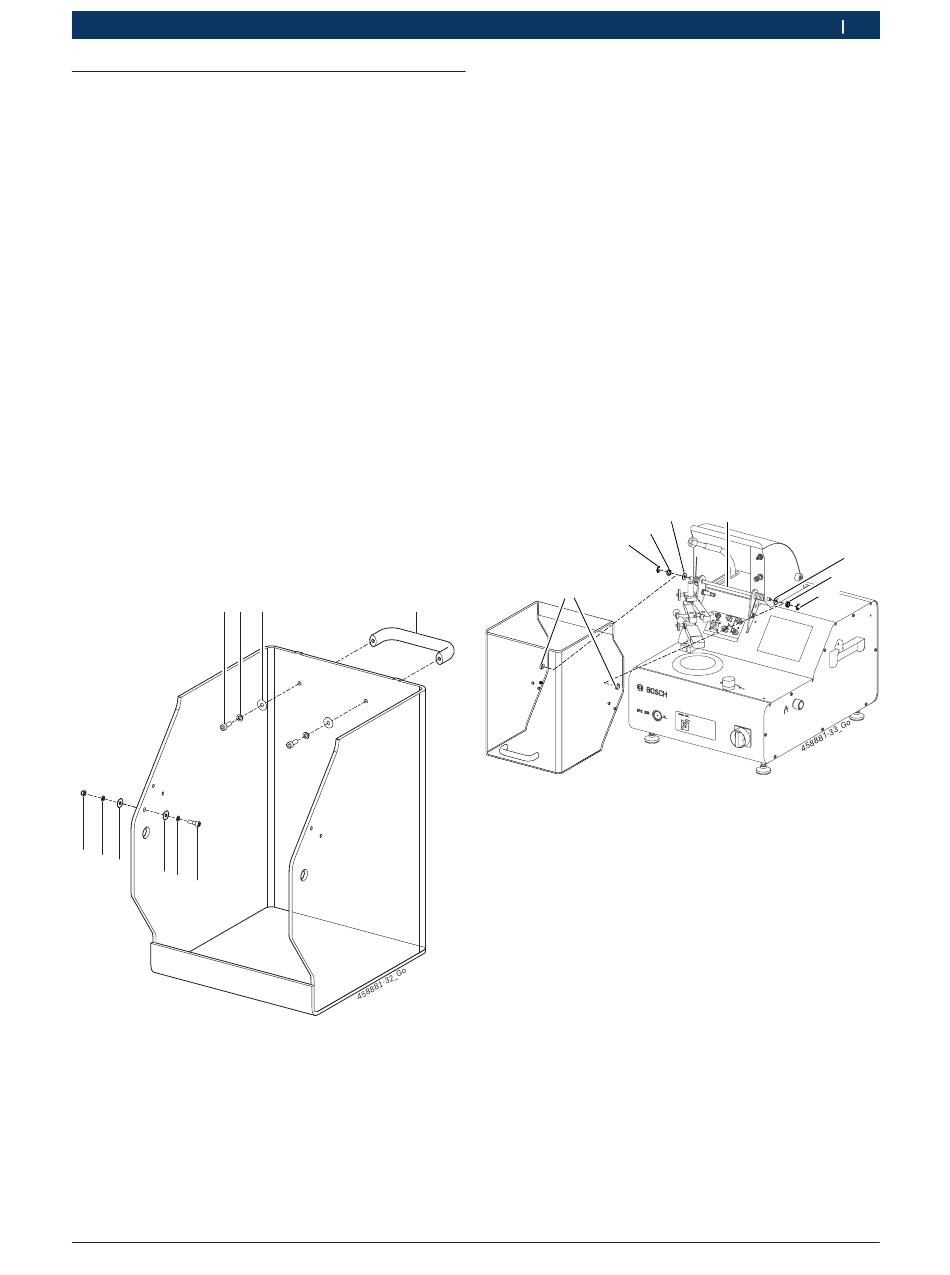

Kuva 34: Pidinkahvan ja suojakuvun tunnistimen asennus
1 Kuusiokoloruuvit M6 x 16
2 Jousirengas A6
3 Muoviset aluslevyt 18 x 6 x 0,5 mm
4 Pidinkahva
5 Kuusiokoloruuvit M5 x 16
6 Jousirengas A5
7 Muovinen aluslevy 18 x 6 x 0,5 mm
8 Mutteri M5
Robert Bosch GmbH
Ensimmäinen käyttöönotto | EPS 205 | 287
Pidinkahvan asennus
¶
Kiinnitä pidinkahva (kuva 34, osa 4) suojakupuun,
käytä kiinnitykseen kuusiokoloruuveja M6x16
(kuva 34, osa 1), jousirenkaita A6 (kuva 34, osa 2) ja
muovisia aluslevyjä 18 x 6x 0,5 mm (kuva 34, osa 3).
Suojakuvun tunnistimen asennus
¶
Kiinnitä kuusiokoloruuvi M5 x 16 (kuva 34, osa 5),
jousirengas A5 (kuva 34, osa 6) ja muovinen alusle-
vy 15 x 5 x 0,5 mm (kuva 34, osa 7) mutterilla M5
(kuva 34, osa 8) suojakupuun.
i
Kun EPS 205 on kytketty päälle ja sen suojakupu on
kiinni, on kuvun sisäpuolisen koskettimen LED:issä
oltava valo. Jos LED ei pala, on suojakuvun kos-
kettimien välistä etäisyyttä pienennettävä. Tee se
löysäämällä suojakuvun koskettimen muttereita ja
siirtämällä kosketin oikeaan asentoon.
Suojavarustuksen asennus akselille
1
4
Kuva 35: Suojavarustuksen asennus akselille
1 Laakerointiporaus
2 Lukkorengas
3 Kuulalaakeri
4 Muovinen aluslevy 25 x 10 x 1,5 mm (musta)
5 Akseli
!
Suojakupua akselille asennettaessa on noudatettava
varovaisuutta. Liiallinen venyminen voi vaurioittaa
suojusta. Suojus ei saa naarmuuntua.
1. Työnnä mustat muovialuslevyt 25 x 10 x 1,5 mm
(kuva 35, osa 4) paikalleen akselin molemmin puolin
(kuva 35, osa 5).
2. Aseta suojakupu oikeaan asentoon EPS 205-laitteen
päälle.
3. Nosta suojakupu molempien laakerointiporauksien
korkeudelle ja levitä kupua molemmin käsin ulos-
päin, sovita sen jälkeen suojakuvussa olevat porauk-
set (kuva 35, osa 1) akselin molempiin päihin.
4
5
3
2
|
1 689 989 185
fi
4
3
2
2020-08-24
