4
Instalação
Para verificar como instalar o túnel, consulte o capitulo 3 'Recomen-
dações de instalação'
Para dimensões gerais, veja o desenho da página 118.
4.1

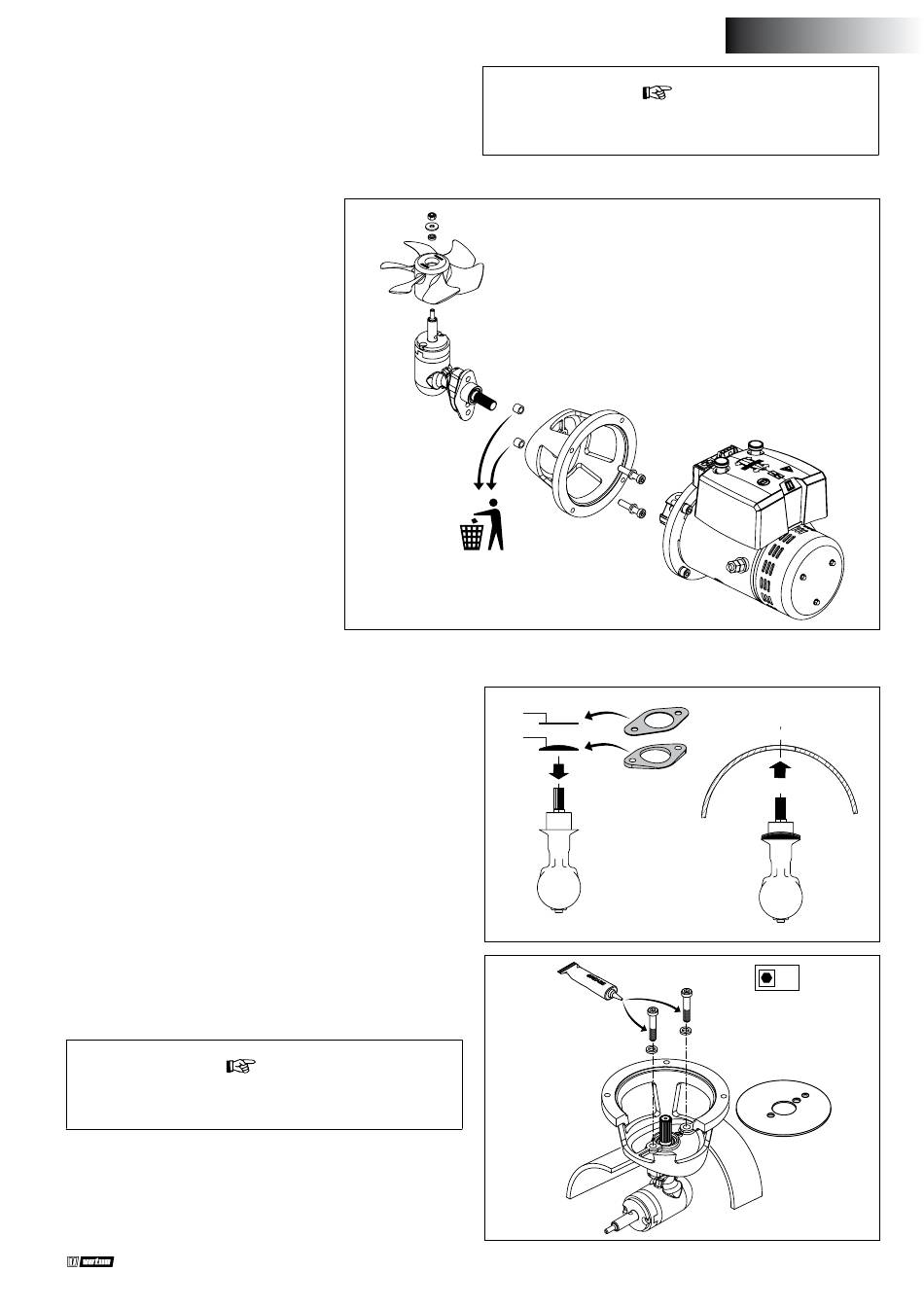

Preparação
O bow thruster será fornecido completa-
mente montado. Faça os seguintes passos:
• Remova o hélice
• Remova o motor da flange
• Remova a rabeta da flange
As duas buchas são utilizadas Apenas
para transporte do equipamento. Não
são mais necessárias
4.2
Instalação da rabeta e flange
• Certifique-se que o espaçador plástico (1) esteja instalado na po-
sição correta na rabeta.
• Coloque uma junta (2) entre a rabeta e o túnel.
• Aplique um selante (ex. poliuretano ou silicone) entre a rabeta e
as juntas, e entre as juntas e o túnel.
• Coloque a rabeta no furo.
Demais juntas utilizadas devem ser justificadas para ajustar o ali-
nhamento da rabeta.
*)ex. Sikaflex 292.
• Engraxe o furo da flange e posicione-a.
• Engraxe (*graxa de engrenagem de motor de popa) os parafusos
e porcas antes de coloca-los e aperta-los.
Verifique possíveis vazamentos imediatamente após o barco
retornar para a água.
*) A graxa ideal é VETUS 'Shipping Grease' código VSG
Installation and user manual bow thrusters BOW5512D and BOW5524D
n
ota
O local onde o bow thruster e as baterias estão instalados devem
obrigatoriamente serem secos e bem ventilados.
2
1
Outboard Gear
Grease
PORTUGUÊS
n
ota
M8
6
12 - 15 Nm
101
020522.11
