Einbau
Lesen Sie bitte Kapitel 3, „Einbauhinweise" bevor das installieren der
Rohre.
Für Einbauabmessungen, siehe Zeichnung auf Seite 118.
4.1
Vorbereitung
Die Bugschraube wird vormontiert geliefert.
Gehen Sie wie folgt vor:
• Entfernen Sie die Schraube.
• Lösen Sie den Motor vom Zwischen-
flansch.
• Lösen Sie den Zwischenflansch vom Un-
terwasserteil.
Die 2 Rohre dienen nur für den Transport
und werden jetzt nicht mehr benötigt.
4.2
Befestigung des Unterwasserteils und des Zwischenflansches

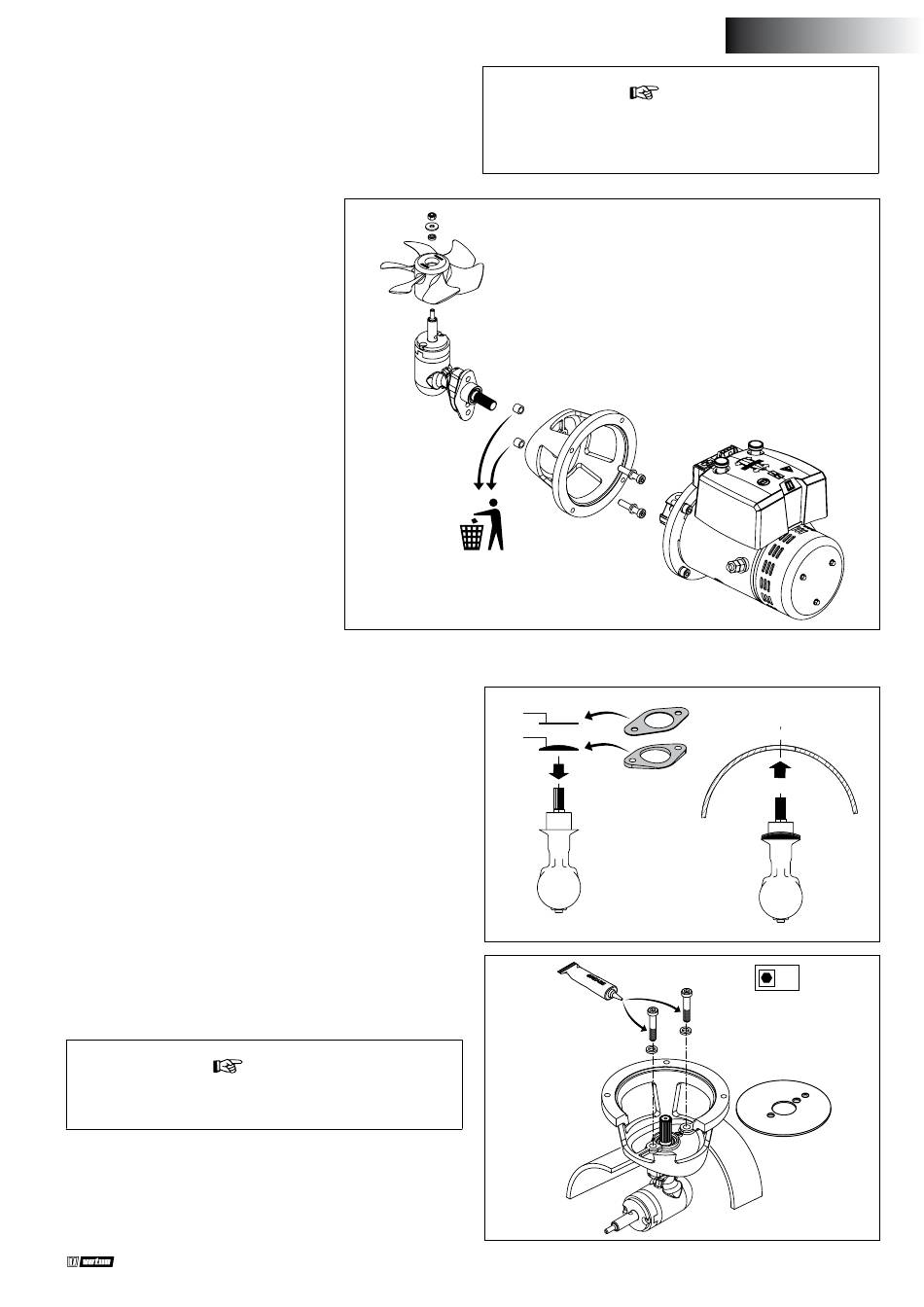

• Achten Sie darauf, dass das Kunststoff-Passelement (1) auf dem
Endstück angebracht ist.
• Montieren Sie eine Dichtung (2) zwischen Unterwasserteil und
Tunnelrohr.
• Zwischen Unterwasserteil und Dichtung und zwischen Dichtung
und Tunnelrohrwand bitte ein Abdichtmittel (auf Polyurethan-*
oder Silikonbasis) verwenden.
• Montieren Sie das Unterwasserteil in dem Loch im Tunnelrohr.
Die zusätzlichen Dichtungen sind dafür bestimmt, das Unterwas-
serteil ausfüllen zu können.
*) Z.B. Sikaflex® - 292.
• Das Loch des Zwischen-flansches einfetten und den Flansch auf-
stellen.
• Die Bolzengewinden zuerst mit 'outboard gear grease' *) einfetten.
Unmittelbar nach dem Stapellauf des Schiffes auf mögliche
Lecks prüfen.
*) Ein geeignetes Fett ist das VETUS „Shipping Grease", Artikelcode: VSG.
