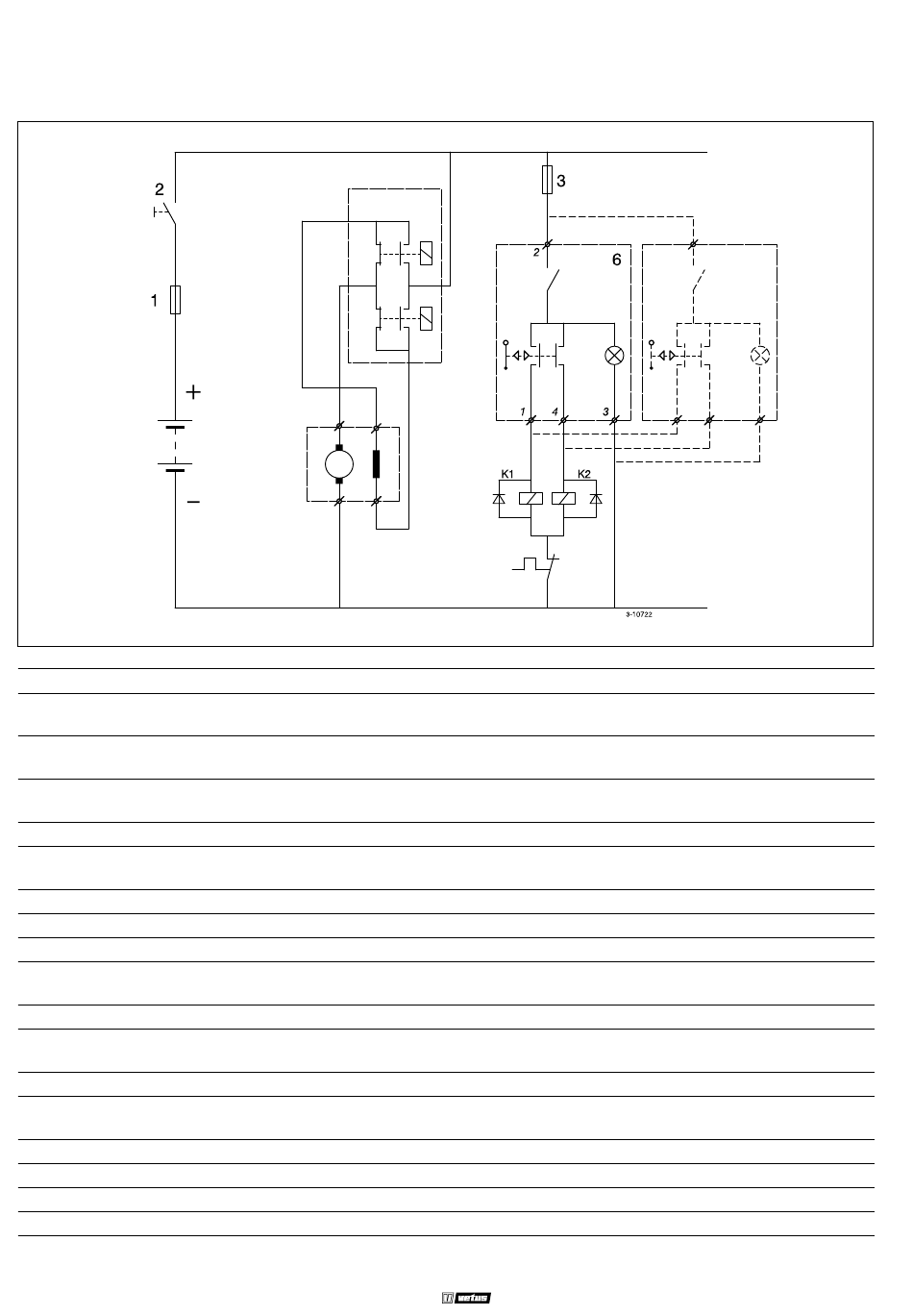

11 Elektrisch schema
Wiring diagram
7
1 Hoofdzekering
2 Hoofdschakelaar
Stuurstroom-
3
zekering
4 Magneetschakelaar
5 Elektromotor
6 Bedieningspaneel
7 Accu
8 Steker
9 Contrasteker
10 Verlengkabel
11 Dynamo
Thermische
12
beveiliging
Kleurcode bedra-
ding:
1 Blauw
2 Rood (+)
3 Zwart (-)
4 Wit
116
020522.11
Schaltschema
Circuit electrique
4
A1
(12 / 24 V)
5
A2
Main fuse
Hauptsicherung
Main switch
Hauptschalter
Steuerstromsiche-
Control current fuse
rung
Solenoid switch
Relais
Electromotor
Elektromotor
Control panel
Bedienungspaneel
Battery
Batterie
Plug
Stecker
Socket
Kontrastecker
Extension cable
Zwischenkabel
Alternator
Lichtmaschine
Thermal Protection
Thermosicherung
Farbkode für die
Wiring colour code:
Bedrahtung:
Blue
Blau
Red (+)
Rot (+)
Black (-)
Schwarz (-)
White
Weiß
k1
k2
D1
D2
Fusible principal
Interrupteur
principal
Fusible courant de
commande
Contacteur solé-
noïde
Moteur électrique
Panneau de com-
mande
Batterie
Prise mâle
Prise femelle
Câble de branche-
ment
Générateur
Sécurité thermique
Code de couleur
des câbles:
Bleu
Rouge (+)
Noir (-)
Blanc
Installation and user manual bow thrusters BOW5512D and BOW5524D
Esquema eléctrico
Schema elettrico
12
55/60/75/95/125/160/220 kgf
Fusible principal
Interruptor principal
Fusible de circuito
de control
Interruptor de
solenoide
Electromotor
Tablero de mandos
Batería
Clavija macho
Clavija hembra
Cable prolongador
Generador
Dispositivo térmico
de seguridad
Código de color de
los cables:
Azul
Rojo (+)
Negro (-)
Blanco
Fusibile principale
Interruttore
principale
Fusibile del circuito
di comando
Interruttore
solenoidale
Motore elettrico
Panelo di comando
Batteria
Spina maschio
Spina femmina
Prolunga
Dinamo
Protezione termica
Codice colori cavi:
Blu
Rosso (+)
Nero (-)
Bianco
