LEROY-SOMER
Motore o motoriduttore a velocità variabile

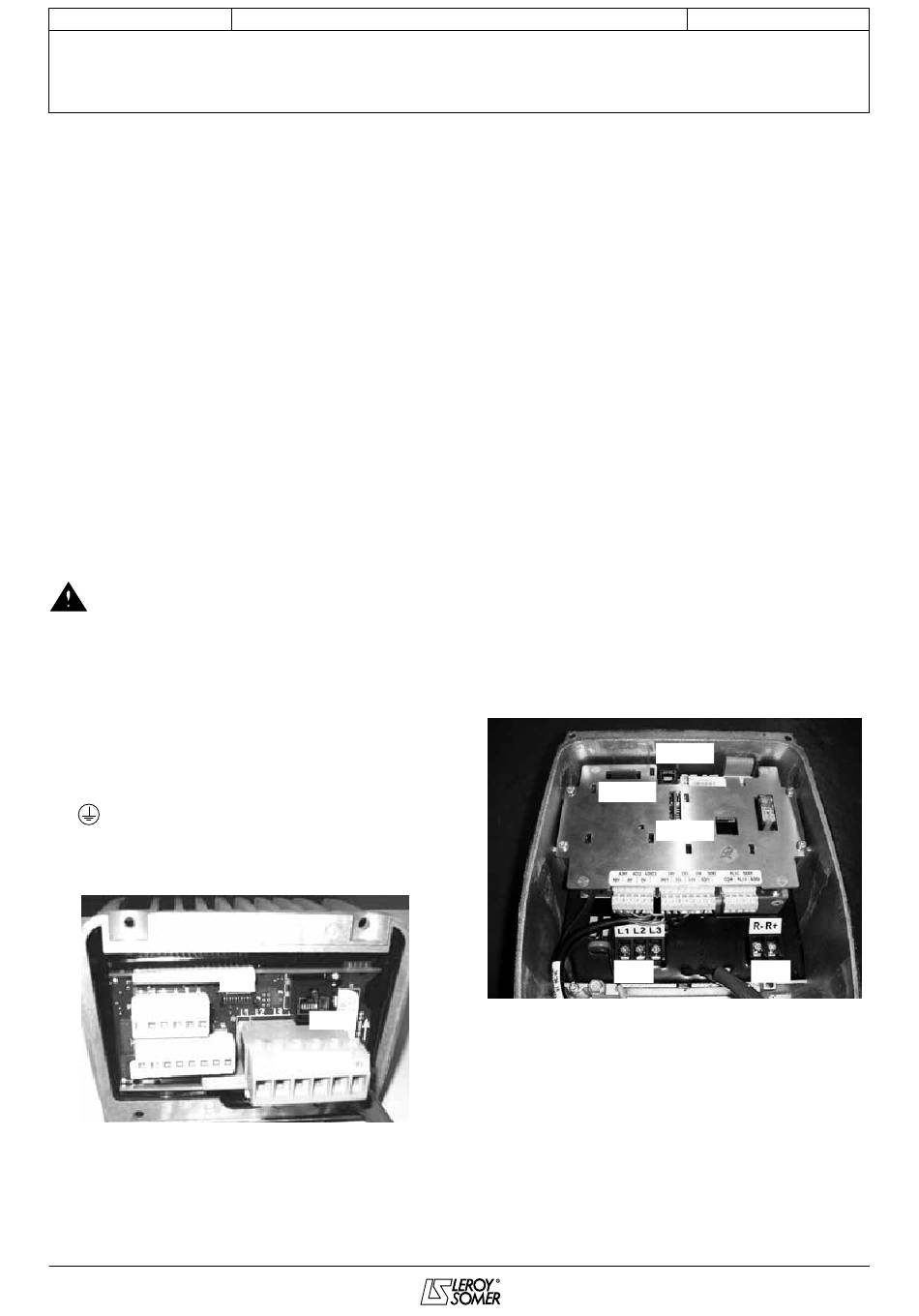

3.3 - Le morsettiere di potenza

3.3.1 - Morsettiera per alimentazione PB1
(Rif. L1, L2 e L3)
Questa morsettiera è utilizzata per collegare l'alimentazione
trifase quando il filtro emC non è fornito con il VaRmeCa 30.
In caso contrario, l'uscita del filtro emC è collegata a questo
connettore e l'alimentazione sarà effettuata tramite i morsetti
situati sopra il filtro.
morsettiera a viti :
Vma 33/34
Coppia di serraggio : 1,8 n.m
sezione max :
4 mm
2
3.3.2 - Morsettiera per resistenza di frenatura
(Rif. R+ e R-)
Questa morsettiera è utilizzata per collegare una resistenza
di frenatura quando questa opzione è necessaria. la
resistenza è montata all'esterno e/o sulla parte posteriore del
VaRmeCa 30.
morsettiera a viti :
Vma 33/34
Coppia di serraggio : 1,8 n.m
sezione max :
4 mm
2
Nota : Per il VMA 31/32, PB1 e PB2 sono raggruppati
in un'unica morsettiera.
La morsettiera del VARMECA 31 / 32 comprende un
morsetto contrassegnato FI collegato al morsetto R- per
convalidare l'utilizzo della resistenza interna di frenatura.
Togliere la fascetta al momento di collegare una resistenza
esterna di frenatura o in caso di inerzia incompatibile con
la rampa di decelerazione assegnata.
3.3.3 - Collegamento di terra
il collegamento di terra deve essere fatto su una delle due viti
m5x10 (Vma 31/32) oppure m6 x10 (Vma 33/34) identificate
con
, posizionate nella parte anteriore del VaRmeCa.
VMA 31/32
- Il VARMECA può essere alimentato dalla rete solo quando è fissato al motore ed il motore è collegato alla terra.
- Nel caso in cui il VARMECA sia alimentato senza essere montato sul motore, è necessario collegare la massa meccanica
(scatola) alla terra.
18
InstallazIone e manutenzIone
VARMECA 30
Vma 31/32
0,8 nm
(aWG8)
2,5 mm
2
Vma 31/32
0,8 nm
(aWG8)
2,5 mm
2
P2
RJ 45
PB1 & PB2

3.4 - Le morsettiere per le opzioni

3.4.1 - Connettore collegamento seriale di tipo
RS485
Il tipo RJ 45, permette il collegamento della micro-console PX
lCD o di un PC per l'uso del software di programmazione Vma
soFt.
Per il Vma 31/32 permette anche il collegamento del bus di
campo o l'opzione PaDVma 31/32.
3.4.2 - Descrizione Slot 1
(VMA 33/34 solo)
Questo slot serve a collegare il modulo retroazione da encoder
(opzione: CoD Vma 30) quando è selezionato il modo "anello
chiuso".
3.4.3 - Descrizione Slot 2
(VMA 33/34 solo)
Questo slot serve a collegare uno dei moduli bus di campo
(protocolli supportati: PRoFIBus DP, InteRBus s, DeVICe
net e Can oPen).
3.4.4 - Connettore P2 (VMA 31/32 solo)
serve a collegare le opzioni: Potenziometro locale (B 31/32),
Potenziometro locale con marcia/arresto integrata (Bma
31/32), Potenziometro locale con marcia avanti/Indietro/
arresto integrata (BmaVaR), Controllo freno (esFRVma 30),
ecc.
VMA 33/34
SLOT 1
PB 1
3776 it -
2013.06 / k
RJ 45
SLOT 2
PB 2
